ADUM4470

集成四通道隔离器的隔离式开关稳压器(4/0通道方向性)

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 内置补偿的隔离PWM反馈
  • 原边变压器驱动器可在5 V输入电压下支持2.5 W输出功率
  • 可调的稳压输出:3.3 V至24 V
  • 效率高达80%
  • 四路DC至25 Mbps (NRZ)信号隔离通道
  • 可调振荡器频率:200 kHz至1 MHz
  • 上电时提供软启动功能
  • 逐脉冲过流保护
  • 热关断
  • 5,000 V rms隔离
  • 高共模瞬变抗扰度:>25 kV/μs
  • 20引脚SOIC封装,爬电距离为8.3 mm
  • 高温条件下工作:105℃
  • 安全和法规认证
    • UL认证:1分钟5000 V rms,符合UL 1577标准
    • 通过IEC 62368-1、IEC 61010-1和IEC 60601-1 CSA认证
    • VDE合格证书
      • VDE V 0884-10
      • VIORM = 849 V峰值
更多细节
show more Icon

ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474 是集成稳压DC-DC隔离式电源控制器的四通道数字隔离器,集成内部MOSFET驱动器。该DC/DC控制器原边内置一个隔离式PWM反馈,采用iCoupler®芯片级变压器技术和完整的回路补偿。可以不必采用光耦合器进行反馈以及为了稳定性而补偿环路。

相比未经调节的隔离DC/DC电源,ADuM447x隔离器可以提供更加稳定的输出电压和更高的效率。它采用宽体SOIC封装,完全集成了反馈和环路补偿,提供更小的尺寸和8.3 mm爬电距离解决方案。稳压反馈可在整个输出功率范围内提供相对平坦的效率曲线。AduM3070可从5.0 V或3.3 V输入电压使能具有3.3 V至24 V隔离输出电压范围的DC/DC转换器,输出功率达2.5 W。

ADuM447x隔离器提供四个独立的隔离通道,支持多种通道配置和数据速率。(本数据手册内提及的ADuM447x代表ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474)

应用

  • 电源启动偏置和栅极驱动
  • 隔离传感器接口
  • 过程控制
  • RS-232/RS-422/RS-485收发器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

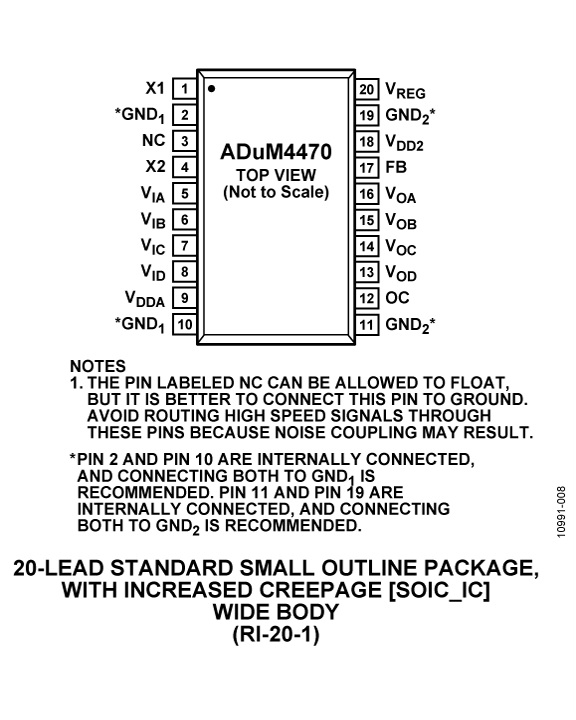

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM4470ARIZ
  • HTML
  • HTML
ADUM4470ARIZ-RL
  • HTML
  • HTML
ADUM4470CRIZ
  • HTML
  • HTML
ADUM4470CRIZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 22, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM4470ARIZ

量产

ADUM4470ARIZ-RL

量产

ADUM4470CRIZ

量产

ADUM4470CRIZ-RL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 22, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM4470ARIZ

量产

ADUM4470ARIZ-RL

量产

ADUM4470CRIZ

量产

ADUM4470CRIZ-RL

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-ADUM4471

ADUM4471评估板

zoom

EVAL-ADUM4471

ADUM4471评估板

产品详情

EVAL-ADuM4471EBZ评估板可用于评估采用ADuM447x iCoupler开关调节器的各种应用。该评估板可配置为单电源(默认)或双电源输出电路,支持多种不同的输入/输出配置和多个变压器选项。它配备了ADuM4471开关调节器(ADuM4471ARIZ),用于电压隔离,但也可使用ADuM4470ARIZ、ADuM4472ARIZ、ADuM4473ARIZ或ADuM4474ARIZ。调节器具有集成式反馈和开关频率特性,频率可在200 kHz至1000 kHz范围内设置。

用户指南提供设置并使用EVAL-ADuM4471EBZ评估板所需的全部详情。虽然EVAL-ADuM4471EBZ评估板上搭配了ADuM4471开关调节器,但该电路板(PCB)设计为兼容ADuM447x全系列产品。更多有关支持的iCoupler器件信息,请参见ADuM4470/ADuM4471/ADuM4472/ADuM4473/ADuM4474数据手册,并且使用EVAL-ADuM4471EBZ评估板时应配合用户指南一起参考。
