概览

优势和特点

  • 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
  • 安全和法规认证（RI-16封装）
    • UL认证：1分钟5000 V rms，符合UL 1577标准
    • CSA元件验收通知#5A
      • IEC 60601-1：250 V rms（加强）
      • IEC 60950-1：400 V rms（加强）
    • VDE合规证书
    • DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
      • VIORM = 846 V峰值
  • 低功耗工作
    • 5 V电源：
      • 每个通道1.4 mA（最大值，0 Mbps至2 Mbps）
      • 每个通道4.3 mA（最大值，10 Mbps）
      • 每个通道34 mA（最大值，90 Mbps）
    • 3.3 V电源
      • 每个通道0.9 mA（最大值，0 Mbps至2 Mbps）
      • 每个通道2.4 mA（最大值，10 Mbps）
      • 每个通道20 mA（最大值，90 Mbps）
  • 双向通信
  • 3.3 V/5 V电平转换
  • 工作温度高达：105°C
  • 高数据速率：DC至90 Mbps (NRZ)
  • 精密时序特性
    • 脉冲宽度失真：2 ns（最大值）
    • 通道间匹配：2 ns（最大值）
  • 高共模瞬变抗扰度：>25 kV/μs
  • 输出使能功能
  • 16引脚宽体SOIC封装版本(RW-16)
  • 16引脚宽体SOIC封装版本，增强爬电距离(RI-16)

产品详情

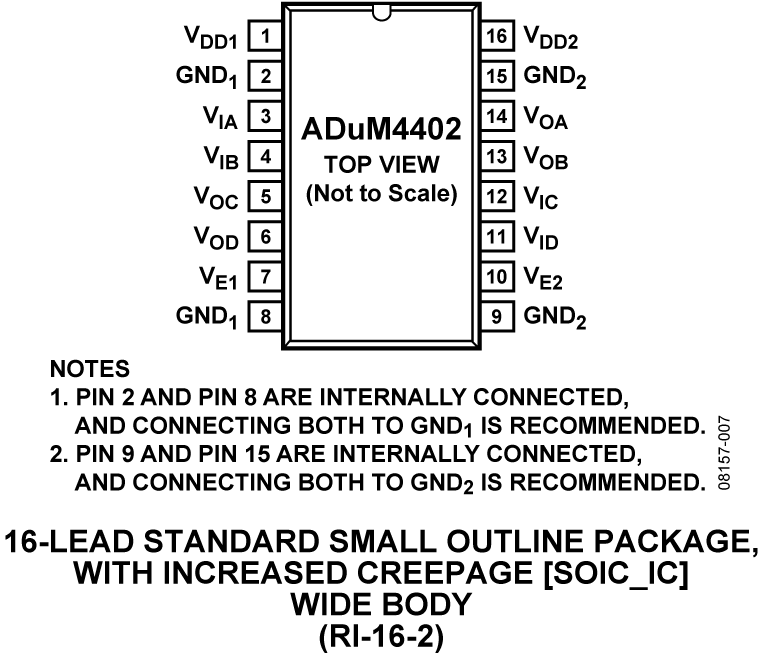

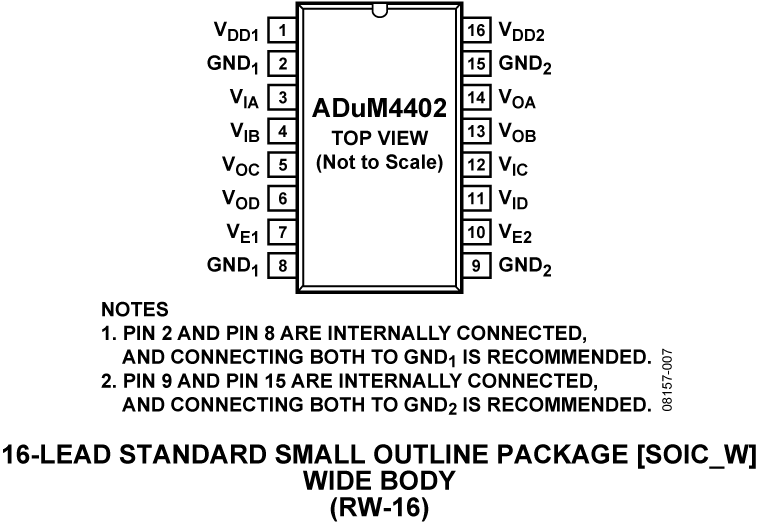

ADuM440x是采用ADI公司iCoupler®技术的四通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术相结合，具有优于光耦合器和其他集成耦合器等替代器件的出色性能特征。

ADuM440x隔离器提供四个独立的隔离通道，支持多种通道配置和数据速率（请参考“订购指南”）。这些型号均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM440x隔离器具有已取得专利的刷新特性，可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

像ADI公司的许多隔离器一样，该系列隔离器的功耗极低；在数据速率相当（最高10 Mbps）的情况下，其功耗只有同类隔离器的1/10至1/6。ADuM440x系列的所有型号均具有低脉冲宽度失真（C级小于2 ns）特性。此外，每款型号均提供输入毛刺滤波器，以防外来噪声干扰。

ADuM440x包含多项电路和布局改进，有助于其达到系统级IEC 61000-4-x要求（ESD、突波和浪涌）。对于ADuM440x，这些测试的精度主要取决于用户电路板或模块的设计与布局。欲了解更多信息，请参考应用笔记AN-793：iCoupler隔离产品的ESD/闩锁考虑因素。

应用

  • 通用高压多通道隔离
  • 医疗设备
  • 电机驱动器
  • 电源

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

评估套件 (1)

参考资料

  • 查看全部 (19)
  • 数据手册 (2)
  • 应用笔记 (1)
  • 用户手册 (2)
  • 安全和法规认证 (1)
  • 每月推荐 (1)
  • 产品选型手册 (2)
  • 解决方案通报和手册 (1)
  • 技术文章 (7)
  • 视频 (1)
  • 在线研讨会 (1)
    • Document Type
    技术文章

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADUM4402ARIZ 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM4402ARIZ-RL 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM4402ARWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM4402ARWZ-RL 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM4402BRIZ 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM4402BRIZ-RL 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM4402BRWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM4402BRWZ-RL 材料声明 质量和可靠性 16 ld SOIC
    ADUM4402CRIZ 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM4402CRIZ-RL 材料声明 质量和可靠性 16-Lead SOIC (Increased Creepage)
    ADUM4402CRWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM4402CRWZ-RL 材料声明 质量和可靠性 16 ld SOIC
    ADUM4402WARWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM4402WARWZ-RL 材料声明 质量和可靠性 16 ld SOIC
    ADUM4402WBRWZ 材料声明 质量和可靠性 16-Lead SOIC Wide
    ADUM4402WBRWZ-RL 材料声明 质量和可靠性 16 ld SOIC
    Wafer Fabrication Data
