ADUM2401

四通道数字隔离器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 12
特性
  • 低功耗工作
    • 5 V工作电压 (参见参考数据手册)
      • 每个通道1.0 mA(最大值,0 Mbps至2 Mbps)
      • 每个通道3.5 mA(最大值,10 Mbps)
      • 每个通道31 mA(最大值,90 Mbps)
    • 3 V工作电压 (参见参考数据手册)
      • 每个通道0.7 mA(最大值,0 Mbps至2 Mbps)
      • 每个通道2.1 mA(最大值,10 Mbps)
      • 每个通道20 mA(最大值,90 Mbps)
  • 双向通信
  • 3 V/5 V电平转换
  • 工作温度高达:105℃
  • 高数据速率:DC至90 Mbps (NRZ)
  • 精密定时特性
    • 脉冲宽度失真:2 ns(最大值)
    • 通道间匹配:2 ns(最大值)
  • 高共模瞬变抗扰度:>25 kV/μs
  • 输出使能功能
  • 欲了解更多特性,请参考数据手册
更多细节
show more Icon

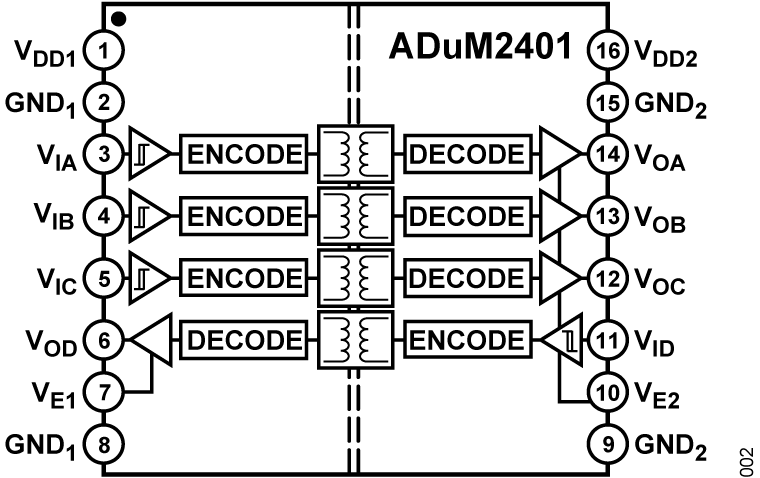

ADuM2400/ADuM2401/ADuM2402均为采用ADI公司iCoupler®技术的4通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体,具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管,因而不存在一般与光耦合器相关的设计困难。简单的iCoupler数字接口和稳定的性能特征,可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。此外,在信号数据速率相当的情况下,iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM2400/ADuM2401/ADuM2402隔离器提供四个独立的隔离通道,支持多种通道配置和数据速率(请参考“订购指南”)。所有型号均可采用2.7 V至5.5 V电源电压工作,与低压系统兼容,并且能够跨越隔离栅实现电压转换功能。此外,ADuM2400/ADuM2401/ADuM2402具有低脉冲宽度失真(CRWZ级小于2 ns)和严格的通道间匹配(CRWZ级小于2 ns)特性。ADuM2400/ADuM2401/ADuM2402隔离器具有已取得专利的刷新特性,可确保不存在输入逻辑转换时及上电/关断条件下的直流正确性。

应用

  • 通用高压多通道隔离
  • 医疗设备
  • 电机驱动
  • 电源
产品模型 12

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADUM2401ARIZ
  • HTML
  • HTML
ADUM2401ARIZ-RL
  • HTML
  • HTML
ADUM2401ARWZ
  • HTML
  • HTML
ADUM2401ARWZ-RL
  • HTML
  • HTML
ADUM2401BRIZ
  • HTML
  • HTML
ADUM2401BRIZ-RL
  • HTML
  • HTML
ADUM2401BRWZ
  • HTML
  • HTML
ADUM2401BRWZ-RL
  • HTML
  • HTML
ADUM2401CRIZ
  • HTML
  • HTML
ADUM2401CRIZ-RL
  • HTML
  • HTML
ADUM2401CRWZ
  • HTML
  • HTML
ADUM2401CRWZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 9, 2022

- 22_0002

Notification of Qualification of Alternate Fab Foundry at ADI Limerick for IC die in Digital Isolator products.

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

9月 22, 2015

- 15_0135

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

3月 30, 2015

- 14_0211

ADUM2400/01/02 Die Revision

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

11月 6, 2013

- 13_0283

Change of Moisture Sensitivity Level Rating for iCoupler Products Assembled in an RI-16 Package from MSL 1 to MSL 3

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

2月 27, 2012

- 11_0066

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

1月 4, 2021

- 20_0320

Alternate Assembly Site of Select Isolator Products in SO Packages

1月 20, 2015

- 14_0211

ADUM2400/01/02 Die Revision

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 9, 2022

- 22_0002

arrow down

Notification of Qualification of Alternate Fab Foundry at ADI Limerick for IC die in Digital Isolator products.

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

9月 22, 2015

- 15_0135

arrow down

Alternate Assembly Site of Select Isolator Products in 8L/16L SOIC_N, 16L/20L SOIC_W and 16L/20L SOIC_IC at ASE Chungli

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

3月 30, 2015

- 14_0211

arrow down

ADUM2400/01/02 Die Revision

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

11月 6, 2013

- 13_0283

arrow down

Change of Moisture Sensitivity Level Rating for iCoupler Products Assembled in an RI-16 Package from MSL 1 to MSL 3

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

2月 27, 2012

- 11_0066

arrow down

Qualification of Alternate Fab Foundry Gold Plating Process Site for Isolation Products at ADI Limerick.

ADUM2401ARIZ

量产

ADUM2401ARIZ-RL

量产

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRIZ

量产

ADUM2401BRIZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRIZ

量产

ADUM2401CRIZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

1月 4, 2021

- 20_0320

arrow down

Alternate Assembly Site of Select Isolator Products in SO Packages

1月 20, 2015

- 14_0211

arrow down

ADUM2400/01/02 Die Revision

ADUM2401ARWZ

量产

ADUM2401ARWZ-RL

量产

ADUM2401BRWZ

量产

ADUM2401BRWZ-RL

量产

ADUM2401CRWZ

量产

ADUM2401CRWZ-RL

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADUMQS

EVAL-ADUMQS

zoom

EVAL-ADUMQS

EVAL-ADUMQS

EVAL-ADUMQS

特性和优点

  • 通过螺丝端子板可方便地连接电源
  • 附加BNC连接器用于50 Ω信号源
  • 板载信号路由
  • 支持信号回绕
  • 简单的信号路径可降低传输线效应
  • 为控制线提供的上拉和下拉功能
  • 支持isoPower
  • 项目区域支持表贴和通孔器件

产品详情

EVAL-ADuMQSEBZ能与大部分iCoupler®和isoPower(R)等采用16引脚宽体SOIC和QSOP封装的隔离产品一同使用。评估板支持电源、接地和I/O引脚等通用焊盘位置。

支持的iCoupler®产品:

  • ADuM130x
  • ADuM131x
  • ADuM140x
  • ADuM141x
  • ADuM1510
  • ADuM240x
  • ADuM330x
  • ADuM340x
  • ADuM344x
  • ADuM440x
  • ADuM5000
  • ADuM520x
  • ADuM540x
  • ADuM6000
  • ADuM620x
  • ADuM640x
  • ADuM744x
  • ADuM7510
