ADUM2211

双通道数字隔离器、5KV

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高隔离电压：5000 V rms
  • 增强的系统级ESD保护性能，符合IEC 61000-4-x标准
  • 低功耗工作
    5 V    电源
    每个通道1.6 mA（最大值，0 Mbps至1 Mbps）
    每个通道3.7 mA（最大值，10 Mbps）
    3.3 V    电源
    每个通道1.4 mA（最大值，0 Mbps至1 Mbps）
    每个通道2.4 mA（最大值，10 Mbps）
  • 3.3 V/5 V电平转换
  • 工作温度最高可达：125°C
  • 默认低电平输出
  • 高数据速率：DC至10 Mbps (NRZ)
  • 精密时序特性
    脉冲宽度失真：3 ns（最大值）
    通道间匹配：3 ns（最大值）
  • 通过汽车应用认证
  • 欲了解更多特性，请参考数据手册
更多细节
show more Icon

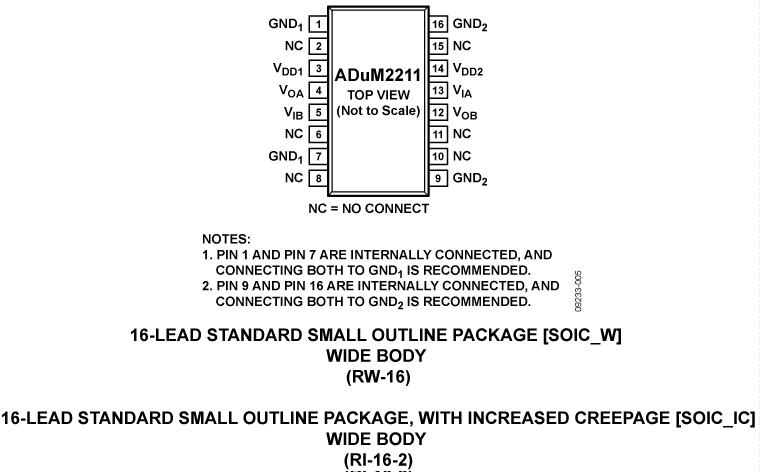

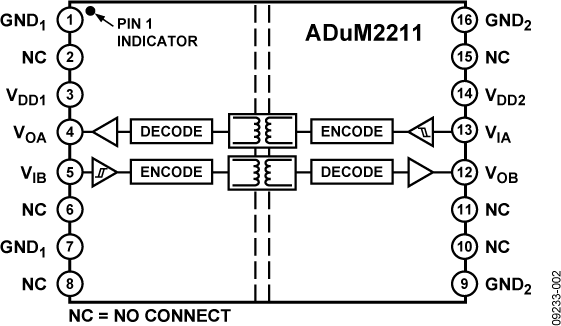

ADuM2210/ADuM22111均为采用ADI公司iCoupler®技术的双通道数字隔离器。这些隔离器件将高速CMOS与单芯片空芯变压器技术融为一体，具有优于光耦合器等替代器件的出色性能特征。

iCoupler器件不用LED和光电二极管，因而不存在一般与光耦合器相关的设计困难。

简单的iCoupler数字接口和稳定的性能特征，可消除光耦合器通常具有的电流传输比不确定、非线性传递函数以及温度和使用寿命影响等问题。这些iCoupler产品不需要外部驱动器和其它分立器件。此外，在信号数据速率相当的情况下，iCoupler器件的功耗只有光耦合器的1/10至1/6。

ADuM2210/ADuM2211隔离器提供两个独立的隔离通道，支持多种通道配置和数据速率。它们均可采用3.0 V至5.5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。ADuM2210W和ADuM2211W均为汽车应用级产品。

与ADuM3200/ADuM3201隔离器相似，ADuM2210/ADuM2211隔离器也包含各种电路和布局改进，系统级IEC 61000-4-x测试（ESD、突发和浪涌）显示其性能大大增强。对于ADuM3200/ADuM3201或ADuM2210/ADuM2211产品，这些测试的精度主要取决于用户电路板或模块的设计与布局。欲了解更多信息，请参考应用笔记AN-793：“iCoupler隔离产品的ESD/闩锁考虑因素”。

应用
  • 通用高压多通道隔离
  • 医疗设备
  • 电源
  • RS-232/RS-422/RS-485收发器隔离
  • 混合动力汽车、电池监控器和电机驱动
