ADT7302

量产

±2°C精度、微功耗数字温度传感器，采用6引脚SOT-23封装

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 13位温度数字转换器
  • 工作温度范围：–40°C至+125°C
  • 最高温度：125°C
  • 精度：±2°C
  • 温度分辨率：0.03125°C
  • 工作电流：1 µA
  • 功耗：0.631 mW（VDD = 3.3 V ）
  • SPI 和DSP兼容串行接口关断模式
  • 节省空间的SOT-23和microSOIC封装
  • 兼容AD7814

ADT7302是一款完整的温度监控系统，采用SOT-23和MSOP封装。它内置一个带隙温度传感器和一个13位ADC，能够以+0.03125°C的分辨率对温度进行监控和数字化。

ADT7302配有一个灵活的串行接口，可以与大多数微控制器轻松接口。该接口支持SPI™、QSPI和MICROWIRE™协议，并且也与DSP兼容。该器件具有待机模式，可通过串行接口进行控制。ADT7302具有宽电源电压范围、低电源电流和SPI兼容接口，是各种应用的理想之选，其中包括个人计算机、办公设备、汽车和家用电器。

产品聚焦
  1. 片内温度传感器，可以精确测量环境温度。测量温度范围为−40°C至+125℃。
  2. 电源电压：2.7 V至5.25 V。
  3. 采用节省空间的6引脚SOT-23和8引脚MSOP封装。
  4. 最大温度精度：±2℃。
  5. 13位温度读数分辨率达0.03125°C。
  6. 关断模式可使功耗降至4.88 μW（VDD = 3.3 V，1 SPS）。
  7. 兼容AD7814。

应用

  • 医疗设备
  • 汽车电子
    环境控制
    石油温度
    液压系统
  • 蜂窝电话
  • 磁盘驱动器
  • 个人计算机
  • 电子测试设备
  • 办公设备
  • 家用电器
  • 过程控制
ADT7302
±2°C精度、微功耗数字温度传感器，采用6引脚SOT-23封装

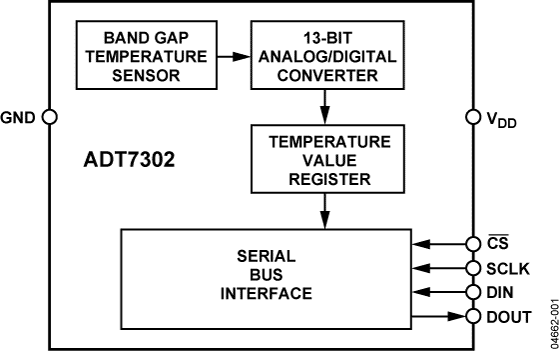

ADT7302 Functional Block Diagram ADT7302 Pin Configuration ADT7302 Pin Configuration
