ADSP-21486

高性能第四代 DSP

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 400 MHz 内核时钟速度
  • 5 Mbits 片内 RAM
  • 4M 片内 ROM,内嵌行业标准音频解码和后处理算法,仅限符合资格的 Dolby 和 DTS 许可证持有者使用
  • FIR、IIR 和 FFT 加速器
  • 数字应用接口 (DAI) 支持以用户自定义方式访问外设(包括 S/P DIF 发射器/接收器和 8 通道异步采样速率转换器)
  • 全面增强的 DMA 引擎,包括分散/聚集 DMA、延迟线路 DMA
  • 8 个串行端口 (SPORT),支持 I2S、左对齐样本对、DSP 串行和 TDM 模式
  • 2 个 SPI 兼容端口,支持主从模式
  • UART 和双线接口
  • 16 个脉宽调制 (PWM) 通道
  • 3 个全功能定时器
  • 176 引脚 LQFP EPAD 和 100 引脚 LQFP EPAD 封装
  • 商业级温度范围
更多细节
show more Icon

第四代 SHARC® 处理器现在包括 ADSP-21486、ADSP-21487ADSP-21489,并提供更高性能、基于硬件的滤波器加速器、音频和应用专用外设以及能够支持最新环绕声解码器算法的新存储器配置。所有器件都相互引脚兼容,并与所有以前的 SHARC 处理器完全代码兼容。第四代 SHARC 处理器系列的这些最新产品基于一种支持 32 位定点和 32/40 位浮点算术格式的单指令多数据 (SIMD) 内核,因此特别适合用于高性能音频应用。

第四代 SHARC 处理器系列中的 ADSP-21486 采用 LQFP 封装,提供最高性能 (400 MHz/2400 MFLOP)。这种性能水平使 ADSP-21486 特别适合满足消费类音频领域的需求。除了强大的内核性能外,ADSP-21486 还包括其他处理模块,如 FIR、IIR 和 FFT 加速器,可进一步提高系统的总体性能。此器件具有一种名为可变指令集架构 (VISA) 的新特性,使代码能够减少 20% 到 30%,并可增加存储器大小可用性。ADSP-21486 是无需添加外部 DRAM 存储器元件的应用的理想选择。

第四代 SHARC 处理器还集成了专用外设,旨在简化硬件设计,较大限度降低设计风险,最终缩短产品上市时间。这些功能模块在一起统称为数字应用接口 (DAI),它们可以相互连接或通过软件可编程的信号路由单元 (SRU) 连接到外部引脚。SRU 是一种创新的架构特性,可在 DAI 模块之间实现完整、灵活的路由。通过 SRU 连接的外设包括但不限于串行端口、IDP、S/PDIF 发射器/接收器和 8 通道异步采样速率转换器模块。第四代 SHARC 允许来自串行端口的数据由 DMA 控制器直接传输到外部存储器。其他外设(如 SPI、UART 和双线接口)通过数字外设接口 (DPI) 进行路由。

客户必须经许可才能使用片内 ROM 中存在的相应 Dolby 和 DTS 技术。必须满足最低年度数量要求。
有关使用这些产品的更多信息,请联系 ADI 公司当地的销售办事处

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

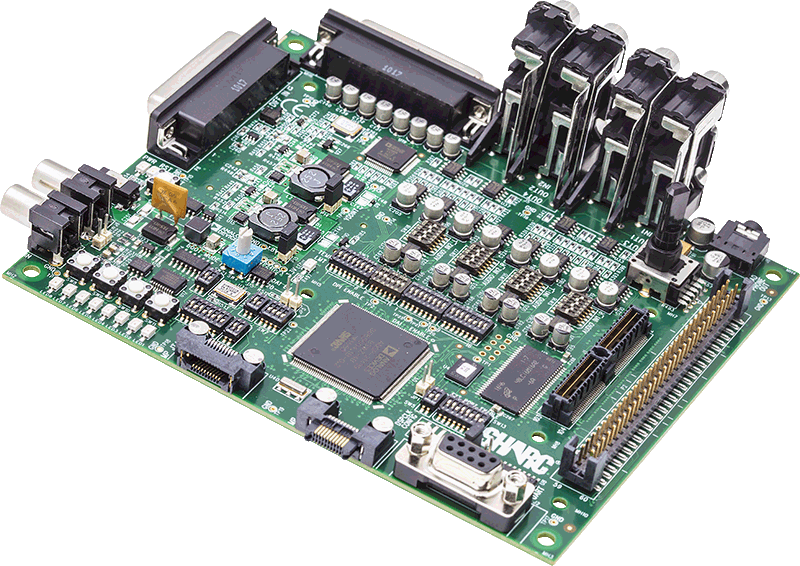

EVAL-21489-EZLITE

ADSP-21489 EZ-Kit Lite评估硬件为评估ADSP-2148x SHARC处理器系列提供低成本硬件解决方案。

zoom

EVAL-21489-EZLITE

ADSP-21489 EZ-Kit Lite评估硬件为评估ADSP-2148x SHARC处理器系列提供低成本硬件解决方案。

ADSP-21489 EZ-Kit Lite评估硬件为评估ADSP-2148x SHARC处理器系列提供低成本硬件解决方案。

特性和优点

  • ADSP-21489:196引脚BGA封装,16.625 MHz CLKIN振荡器
  • 闪存4M,8位Numonyx
  • SDRAM存储器:16Mb x16比特,Micron MT48LC16M16A2P
  • Asynch SRAM:1M x16位,ISSI IS61WV102416BLL-10TLI
  • SPI存储器:16Mb
  • 模拟音频:AD1939编解码器
  • SPDIF:RCA拾音插孔
  • UART:ADM3202RS-232线路驱动器/接收器
  • 电源:5V(3.6安培)
  • LED:10个LED:1个电源(绿色)、1个板复位(红色)、8个通用(黄色)
  • 按钮:5个按钮1个复位,2个连接至DAI,2个IRQ/标志
  • SHARC扩展接口II:AMI、标志/IRQ、DAI、DPI、PWR_IN、3.3V、GND ant
  • 其它特性:独立调试代理接口,RTC(实时时钟),移位寄存器接口,MP JTAG输入和输出连接器,用于DSP电流测量的0欧姆电阻,CE认证

产品详情

ADSP-21489 EZ-KIT Lite®是一款经济有效的评估套件,开发人员通过基于USB、可在PC中运行的工具集,便能对ADSP-21483/21486/21487/21489 SHARC®处理器进行初步评估。利用该EZ-KIT Lite,用户可以了解有关ADI公司ADSP-21489硬件和软件开发的更多信息,快速完成各种应用的原型设计。


该EZ-KIT Lite包括ADSP-21489 SHARC处理器桌面评估板以及VisualDSP++®开发与调试环境的评估套件,其中含有C/C++编译器、汇编器和链接器。VisualDSP++评估套件只能配合EZ-KIT Lite使用。


EZ-KIT Lite还附有独立的调试代理板,可以将它移除,以便用户插入外部仿真器。


订购信息:
产品型号:ADZS-21489-EZLITE


CROSSCORE®工具支持:
电话:1-800-ANALOGD (262-5643)
联系支持中心

reference details image

BF-EXTENDERUSB

USB扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板可在Blackfin或SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,从而扩展评估系统的功能。 有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

zoom

BF-EXTENDERUSB

USB扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板可在Blackfin或SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,从而扩展评估系统的功能。 有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

USB扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板可在Blackfin或SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,从而扩展评估系统的功能。 有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

特性和优点

  • ADSP-21469:176引脚LQFP封装,25 MHz CLKIN振荡器
  • ADSP-21479:196引脚BGA封装,16.625 MHz CLKIN振荡器
  • ADSP-21489:176引脚LQFP封装,25 MHz CLKIN振荡器
  • 闪存4M,8位Numonyx
  • SDRAM存储器:16Mb x16位,美光MT48LC16M16A2P-6A
  • Asynch SRAM:1M x16位,ISSI IS61WV102416BLL-10TLI
  • SPI存储器:16Mb
  • 模拟音频:AD1939编解码器
  • SPDIF:RCA拾音插孔
  • 温度传感器:ADM1032双线传感器
  • UART:ADM3202RS-232线路驱动器/接收器
  • 电源:5V(3.6安培)
  • LED:10个LED:1个电源(绿色)、1个板复位(红色)、8个通用(黄色)
  • 按钮:5个按钮1个复位,2个连接至DAI,2个IRQ/标志
  • SHARC扩展接口II:AMI、标志/IRQ、DAI、DPI、PWR_IN、3.3V、GND
  • 其它特性:独立调试代理接口,RTC(实时时钟)的实现,移位寄存器接口,MP JTAG输入和输出连接器,用于DSP电流测量的0欧姆电阻,CE认证

产品详情

Blackfin SHARC USB EZ-Extender可插至ADSP-BF518F、ADSP-21469 EZ-Board和EZ-KIT Lite的扩展接口上。EZ-Extender可在Blackfin/SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,协助完成处理器目标应用的设计和原型制作,并扩展评估系统的功能。

订购信息:
产品型号: ADZS-BFSHUSB-EZEXT

CROSSCORE® 工具支持
电话:1-800-ANALOGD (262-5643)
联系技术支持

reference details image

EVAL-SHAUDIO-EZEXT

SHARC Audio扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板通过三个AD1939音频编解码器、24个模拟音频输出通道和12个模拟音频输入通道,从而扩展SHARC评估系统的功能。有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

zoom

EVAL-SHAUDIO-EZEXT

SHARC Audio扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板通过三个AD1939音频编解码器、24个模拟音频输出通道和12个模拟音频输入通道,从而扩展SHARC评估系统的功能。有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

SHARC Audio扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板通过三个AD1939音频编解码器、24个模拟音频输出通道和12个模拟音频输入通道,从而扩展SHARC评估系统的功能。有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

特性和优点

  • 模拟音频接口
    • AD1939——三个 ADI 公司 192 kHz 音频编解码器
    • 24 通道音频输出(12 个立体声通道)
    • 12 通道音频输入(6 个立体声通道)
    • TDM 和 I2S 模式(在 48 KHz、96 KHz 和 192 KHz 采样速率下)
  • 单端输入/输出
    • 3 个 RCA 拾音插座输入(4 x 1)
    • 3 个 RCA 拾音插座输出(4 x 2)
  • 差分输入/输出
    • 2 个 DB25 连接器输入
    • 3 个 DB25 连接器输出

产品详情

通过SHARC Audio EZ-Extender,用户能够在ADSP-214xx EZ-Board/ EZ-KIT Lite上评估音频应用。VisualDSP++的最新更新中提供了软件示例。


EZ-Extender由ADI公司的三个AD1939音频编解码器组成,提供24通道模拟音频输出和12通道模拟音频输入。主编解码器可以在I2S和TDM两种模式下工作,采样速率为48 kHz、96 kHz或192 kHz。其它两个编解码器配置为双线TDM工作模式。三个编解码器一起可以在双线TDM模式下工作,提供24路模拟输出和12路模拟输入,并实现192 kHz的采样速率。


音频输入和输出可通过多个RCA连接器实现。同时还提供一组开关,以便用户在差分模式下评估音频编解码器的输入和输出。(注意:EZ-Extender不含DB25与XLR的连接电缆)。


订购信息:
产品型号:ADZS-SHAUDIO-EZEXT


CROSSCORE®工具支持
电话:1-800-ANALOGD (262-5643)
联系支持中心
