ADSP-21367

家庭影院用高性能32位浮点SHARC处理器

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 400MHz SIMD SHARC内核,峰值性能达2.4 GFLOPS
  • 2Mb SRAM;6Mb ROM,集成行业标准音频解码和后处理算法
  • 高带宽、32位外部存储器接口,支持与SDRAM、SRAM和FLASH无缝接口
  • 数字音频接口(DAI)可实现用户定制访问系统外设,包括8个串行端口(SPORT)、S/PDIF Tx/Rx、8通道异步采样速率转换器和4个精密时钟发生器
  • 数字外设接口(DPI)可实现用户定制访问系统外设,包括2个SPI兼容端口、2个UART、3个全功能定时器和1个符合I2C标准的双线接口。
  • 34个零开销DMA通道
  • 16个脉冲宽度调制(PWM)通道
  • 208引脚MQFP和256引脚SBGA封装
  • 商用和工业温度范围
  • LQFP封装的最大内核性能有所降低

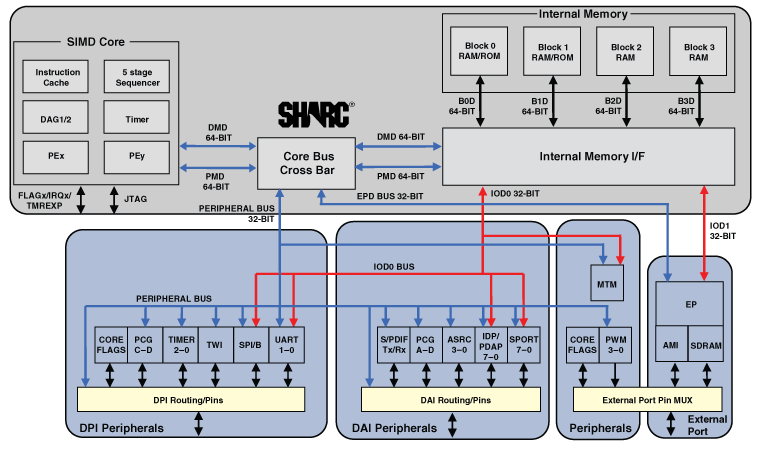

更多细节
show more Icon

第三代SHARC®处理器具有更高的性能,提供音频和应用外设,其新型存储器配置可支持最新环绕声解码器算法。ADSP-21367不但性能提高至400MHz,同时还集成了极其灵活的高带宽外部存储器接口,有利于简化算法开发过程。ADSP-21367基于单指令多数据(SIMD)内核,支持32位定点和32/40位浮点算法格式,与以前的SHARC处理器完全代码兼容,可以最大限度地实现传统代码的重复利用。

ADSP-21367将片内存储器增加至2Mb SRAM和6Mb ROM,同时集成多种音频专用和通用外设。全数字S/PDIF发射器/接收器、8通道异步采样速率转换器、8个高速串行端口、4个精密时钟发生器和多个串行接口,这些外设相得益彰,为ADSP-21367提高系统吞吐量、降低系统材料成本提供了坚实后盾。

SHARC Melody家庭影院平台

SHARC Melody平台将高性能处理器与优化软件有机地整合起来,为消费电子音频市场提供了完整的音频解决方案。ADSP-21367借助片内ROM提供行业标准音频解码器和后处理算法,如:

  • PCM
  • Dolby Digital*
  • Dolby Digital EX2*
  • Dolby Pro Logic IIx*
  • DTS 5.1*
  • DTS ES*
  • DTS Neo:6*
  • DTS 96/24*
  • WMAPRO 7.1*
  • AAC (LC)

这些算法采用工厂掩码编程,以实现单芯片系统实施,并降低系统材料成本。

* 取得样片前需与IP持有人签订许可协议。

客户必须经许可使用片内ROM内集成的相应Dolby和DTS技术。最低年度数量要求适用。有关这些产品使用的更多信息,请联系当地的ADI公司销售办事处

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

技术文档 54
show more Icon
产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADSP-21367BSWZ-1A
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 14, 2013

- 13_0228

Specification Change for ADSP-21367/ 21368/ 21369 Data Sheet

6月 18, 2010

- 07_0093

Conversion to Laser Mark for all ADSPXXXX, ADSSTXXXX, and PC Audio Codecs Ink on Plastic Encapsulated Parts

2月 26, 2009

- 09_0018

ADSP-21367, ADSP-21368 and ADSP-21369 Data Sheet Specification Change

1月 5, 2009

- 07_0077

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 14, 2013

- 13_0228

arrow down

Specification Change for ADSP-21367/ 21368/ 21369 Data Sheet

6月 18, 2010

- 07_0093

arrow down

Conversion to Laser Mark for all ADSPXXXX, ADSSTXXXX, and PC Audio Codecs Ink on Plastic Encapsulated Parts

2月 26, 2009

- 09_0018

arrow down

ADSP-21367, ADSP-21368 and ADSP-21369 Data Sheet Specification Change

1月 5, 2009

- 07_0077

arrow down

Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages

评估套件

评估套件 3

reference details image

BF-EXTENDERUSB

USB扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板可在Blackfin或SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,从而扩展评估系统的功能。 有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

zoom

BF-EXTENDERUSB

USB扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板可在Blackfin或SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,从而扩展评估系统的功能。 有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

USB扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板可在Blackfin或SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,从而扩展评估系统的功能。 有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

特性和优点

  • ADSP-21469:176引脚LQFP封装,25 MHz CLKIN振荡器
  • ADSP-21479:196引脚BGA封装,16.625 MHz CLKIN振荡器
  • ADSP-21489:176引脚LQFP封装,25 MHz CLKIN振荡器
  • 闪存4M,8位Numonyx
  • SDRAM存储器:16Mb x16位,美光MT48LC16M16A2P-6A
  • Asynch SRAM:1M x16位,ISSI IS61WV102416BLL-10TLI
  • SPI存储器:16Mb
  • 模拟音频:AD1939编解码器
  • SPDIF:RCA拾音插孔
  • 温度传感器:ADM1032双线传感器
  • UART:ADM3202RS-232线路驱动器/接收器
  • 电源:5V(3.6安培)
  • LED:10个LED:1个电源(绿色)、1个板复位(红色)、8个通用(黄色)
  • 按钮:5个按钮1个复位,2个连接至DAI,2个IRQ/标志
  • SHARC扩展接口II:AMI、标志/IRQ、DAI、DPI、PWR_IN、3.3V、GND
  • 其它特性:独立调试代理接口,RTC(实时时钟)的实现,移位寄存器接口,MP JTAG输入和输出连接器,用于DSP电流测量的0欧姆电阻,CE认证

产品详情

Blackfin SHARC USB EZ-Extender可插至ADSP-BF518F、ADSP-21469 EZ-Board和EZ-KIT Lite的扩展接口上。EZ-Extender可在Blackfin/SHARC处理器的异步内存总线与USB 2.0设备之间提供连接,协助完成处理器目标应用的设计和原型制作,并扩展评估系统的功能。

订购信息:
产品型号: ADZS-BFSHUSB-EZEXT

CROSSCORE® 工具支持
电话:1-800-ANALOGD (262-5643)
联系技术支持

reference details image

EVAL-SHAUDIO-EZEXT

SHARC Audio扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板通过三个AD1939音频编解码器、24个模拟音频输出通道和12个模拟音频输入通道,从而扩展SHARC评估系统的功能。有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

zoom

EVAL-SHAUDIO-EZEXT

SHARC Audio扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板通过三个AD1939音频编解码器、24个模拟音频输出通道和12个模拟音频输入通道,从而扩展SHARC评估系统的功能。有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

SHARC Audio扩展板是一款用于EZ-Board的低成本、插入式扩展板。 该扩展板通过三个AD1939音频编解码器、24个模拟音频输出通道和12个模拟音频输入通道,从而扩展SHARC评估系统的功能。有关兼容EZ-Board产品的信息,请参见处理器系列软件和工具页面。

特性和优点

  • 模拟音频接口
    • AD1939——三个 ADI 公司 192 kHz 音频编解码器
    • 24 通道音频输出(12 个立体声通道)
    • 12 通道音频输入(6 个立体声通道)
    • TDM 和 I2S 模式(在 48 KHz、96 KHz 和 192 KHz 采样速率下)
  • 单端输入/输出
    • 3 个 RCA 拾音插座输入(4 x 1)
    • 3 个 RCA 拾音插座输出(4 x 2)
  • 差分输入/输出
    • 2 个 DB25 连接器输入
    • 3 个 DB25 连接器输出

产品详情

通过SHARC Audio EZ-Extender,用户能够在ADSP-214xx EZ-Board/ EZ-KIT Lite上评估音频应用。VisualDSP++的最新更新中提供了软件示例。


EZ-Extender由ADI公司的三个AD1939音频编解码器组成,提供24通道模拟音频输出和12通道模拟音频输入。主编解码器可以在I2S和TDM两种模式下工作,采样速率为48 kHz、96 kHz或192 kHz。其它两个编解码器配置为双线TDM工作模式。三个编解码器一起可以在双线TDM模式下工作,提供24路模拟输出和12路模拟输入,并实现192 kHz的采样速率。


音频输入和输出可通过多个RCA连接器实现。同时还提供一组开关,以便用户在差分模式下评估音频编解码器的输入和输出。(注意:EZ-Extender不含DB25与XLR的连接电缆)。


订购信息:
产品型号:ADZS-SHAUDIO-EZEXT


CROSSCORE®工具支持
电话:1-800-ANALOGD (262-5643)
联系支持中心

reference details image

21369-EZLITE

ADSP-21364 EZ-Kit Lite评估硬件为评估ADSP-21367、ADSP-21368和ADSP-21369 SHARC处理器系列提供低成本硬件解决方案。

zoom

21369-EZLITE

ADSP-21364 EZ-Kit Lite评估硬件为评估ADSP-21367、ADSP-21368和ADSP-21369 SHARC处理器系列提供低成本硬件解决方案。

ADSP-21364 EZ-Kit Lite评估硬件为评估ADSP-21367、ADSP-21368和ADSP-21369 SHARC处理器系列提供低成本硬件解决方案。

特性和优点

  • ADSP-21369 SHARC 处理器
  • 立体声、96 kHz、24位编解码器AD1835
  • 1M x 8位闪存
  • 1 M x 32位x 4存储库SDRAM
  • 512K x 8位SRAM
  • 2 Mb SPI闪存
  • RS-232驱动器/接收器ADM3202
  • 基于USB的调试器接口
  • VisualDSP++开发工具的评估套件

产品详情

ADSP-21369 EZ-KIT Lite®是一款经济有效的评估套件,开发人员通过基于USB、可在PC中运行的工具集,便能对ADSP-21367、ADSP-21368和/或ADSP-21369 SHARC®处理器架构进行初步评估。利用该EZ-KIT Lite,用户可以了解有关ADI公司ADSP-21369硬件和软件开发的更多信息,快速完成各种应用的原型设计。

该EZ-KIT Lite包括ADSP-21369 SHARC处理器桌面评估板以及VisualDSP++®开发与调试环境的评估套件,其中含有C/C++编译器、汇编器和链接器。VisualDSP++评估套件只能配合EZ-KIT Lite使用。

ADI公司SHARC USB EZ-Extender子板(另售)可以通过三个扩展连接器连接到ADSP-21369 EZ-KIT Lite,让USB 2.0外设可以直接连接到ADSP-21369外部端口并与该EZ-KIT Lite接口。

产品型号: ADZS-21369-EZLITE

工具支持:
电话:1-800-ANALOGD (262-5643)
联系支持中心
