ADPD4200: Multimodal Sensor Front End Data Sheet (Rev. A)4/11/2022PDF1 M
概览
优势和特点
- 多模式模拟前端
- 4 个输入通道，具有多种工作模式以适应以下测量：PPG、ECG、EDA、阻抗和温度
- 可同步采样的双通道处理
- 12 个可编程时隙，适用于同步传感器测量
- 灵活的输入多路复用，支持差分和单端传感器测量
- 4个LED驱动器，可同时驱动
- 灵活的采样速率：0.004 Hz 至 9 kHz（使用内部振荡器）
- 片内数字滤波
- SNR：105分贝（100千ΩTIA 增益，100 Hz ODR，80 个脉冲，CPD= 70 oF，0.5 Hz 至 10MHz 带宽）
- AC 环境光抑制：60 dB 至 1 kHz
- 总 LED 峰值驱动电流为 400 mA
- 总系统功耗：30 μW（混合 LED 和 AFE 功率），75 dB SNR 时连续 PPG 测量，25 Hz ODR，100 nA/mA CTR
- 支持 SPI 通信
- 512 字节 FIFO 尺寸
产品详情
ADPD4200用作完整的多模式传感器前端，可以激励多达4个发光二极管(LED)，并测量多达4路独立电流输入的返回信号。提供12个时隙，每个采样周期可进行12次单独测量。
数据输出和功能配置使用ADPD4200上的串行端口接口(SPI)。控制电路包括灵活的LED信号传输和同步检测。该器件使用1.8 V模拟内核和1.8 V或3.3 V兼容数字输入/输出(I/O)。
模拟前端(AFE)可抑制通常来自环境光的异步调制干扰导致的信号失调和损坏，因此无需使用滤光器或通过外部控制的直流抵消电路。提供多种工作模式，ADPD4200可用作传感器中枢，用于同步测量光电二极管、生物电势电极、电阻、电容和温度传感器。
ADPD4200采用2.619 mm × 1.804 mm、0.40 mm间距、24引脚WLCSP封装。
ADI公司正在更新文档，以提供符合文化背景和语言习惯的术语和文字表述。此过程涉及的范围很广，将分阶段尽快完成。感谢您耐心等候。
应用
- 可穿戴健康和健身监测器：心率监测器(HRM)、心率变异性(HRV)、压力、血压估计、SpO2、水合作用和身体组成
- 工业监控：CO、CO2、烟雾和气雾剂检测
- 居家病人监护
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

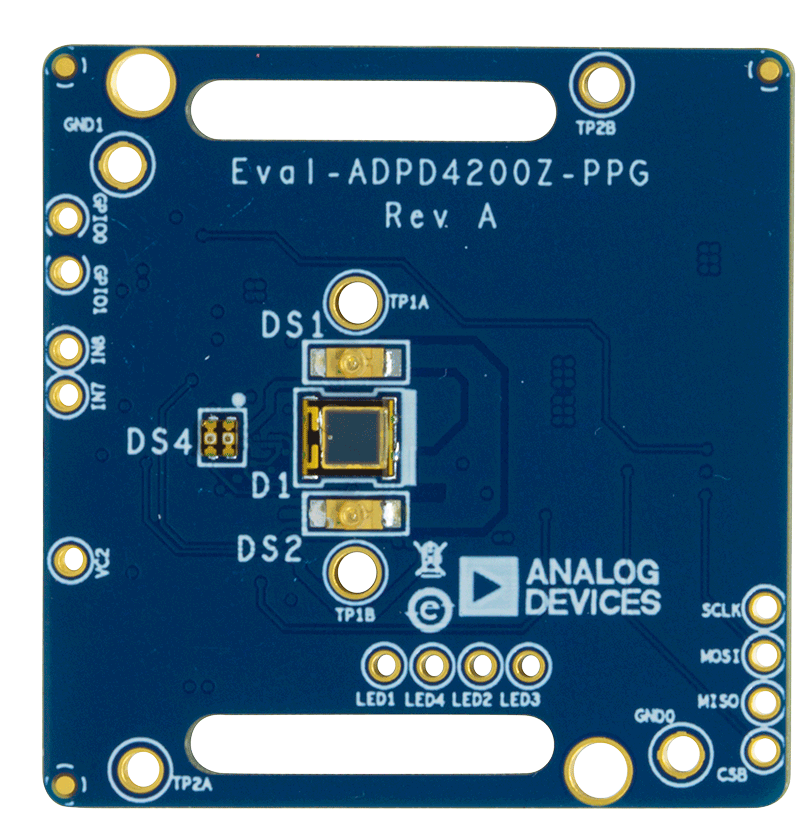

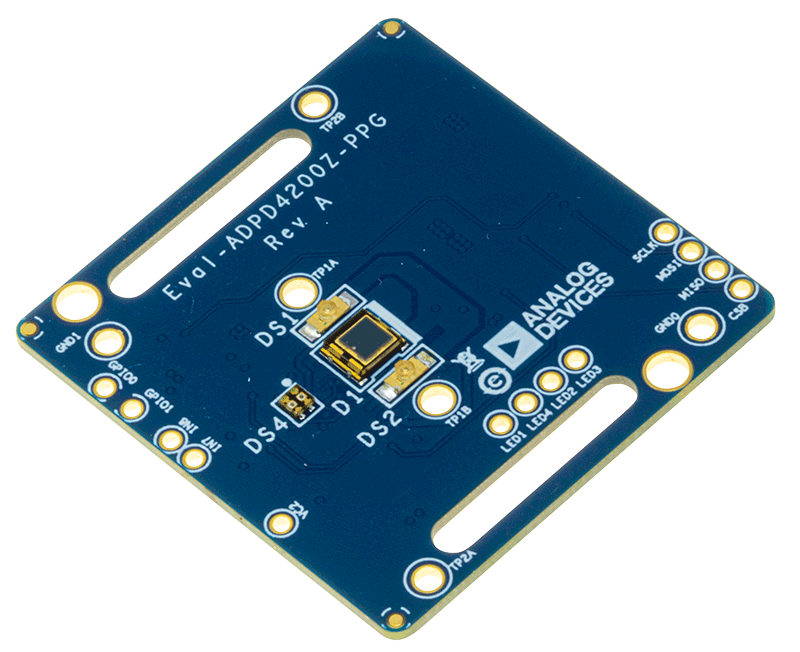

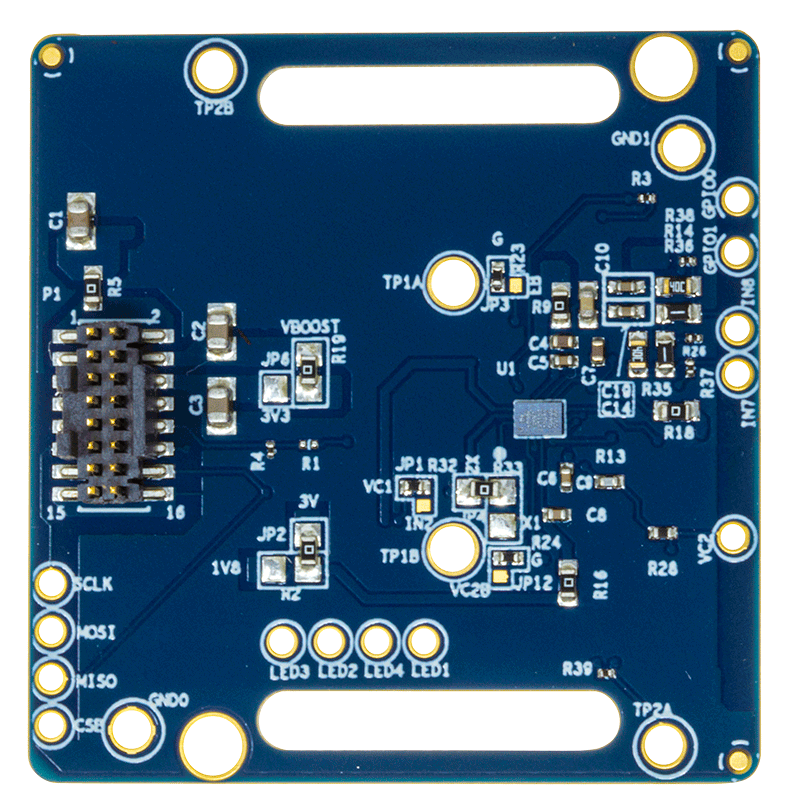

评估套件 (1)
