概览

优势和特点

  • 多功能光度测量前端
  • 完全集成式AFE、ADC、LED驱动器和时序内核
  • 提供一流的环境光抑制性能,无需光电二极管滤光器
  • 三个370 mA LED驱动器
  • 每个光学样本具有多个灵活的LED短脉冲
  • 20位突发累加器支持每个采样周期20位
  • 片上样本至样本累加器,支持每次读取数据高达27位
  • 低功耗工作
  • SPI、I2C接口和1.8 V模拟/数字内核
  • 灵活的采样频率范围:0.122 Hz至3820 Hz
  • FIFO数据操作

产品详情

ADPD105/ADPD106/ADPD107均为集成14位模数转换器(ADC)和20位突发累加器的高效率光度测量前端,配合灵活的发光二极管(LED)驱动器工作。该累加器设计用于激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD105上的一个1.8 V I2C接口或ADPD106和ADPD107上的SPI进行。控制电路包括灵活的LED信号传输和同步检测。

由于环境光通常引起的调制干扰,模拟前端(AFE)可提供一流的信号失调和破坏抑制性能。

通过电容低于100 pF的光电二极管耦合ADPD105/ADPD106/ADPD107以实现最佳性能。ADPD105/ADPD106/ADPD107可用于任何LED。ADPD105提供2.46 mm × 1.4 mm WLCSP和4 mm × 4 mm LFCSP两种封装。仅SPI版本ADPD106和ADPD107采用2.46 mm × 1.4 mm WLCSP封装。

应用

  • 可穿戴健康和健身监护仪
  • 临床测量,例如:SpO2
  • 工业监控
  • 背景光测量

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

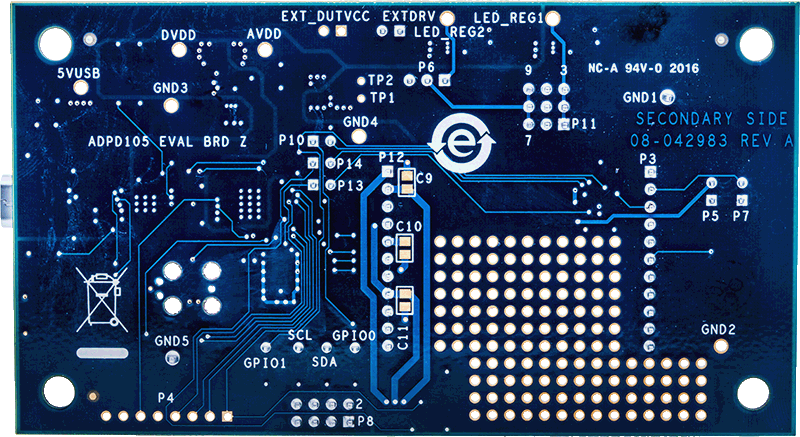

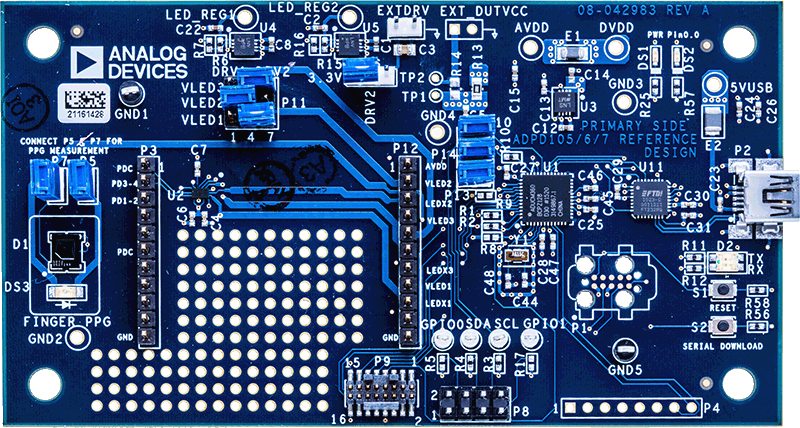

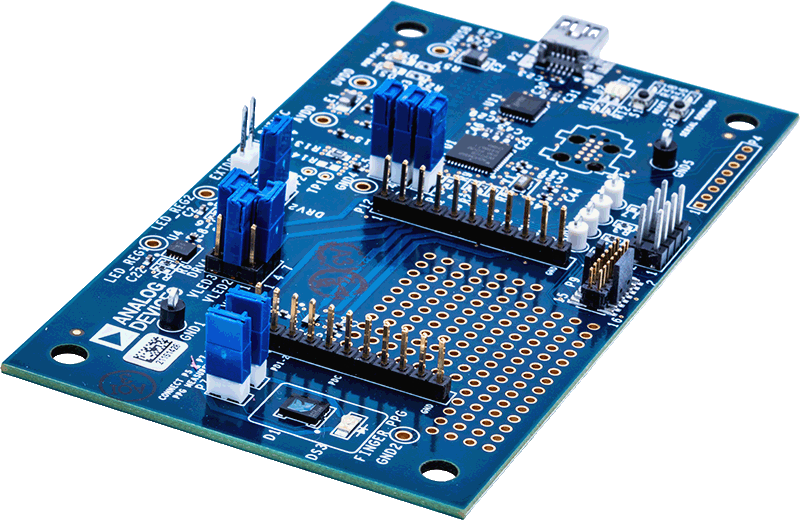

评估套件 (1)
