ADN2890

过期

3.3 V、2.7 Gbps限幅放大器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 提供SFP参考设计
  • 输入灵敏度:3 mV峰峰值
  • 上升/下降时间:80 ps
  • CML 输出:700 mV峰峰值(差分)
  • 可编程LOS检测器:2 mV至13 mV
  • 单电源供电:3.3 V
  • 接收信号强度指示(RSSI):
    SFF-8472 兼容平均功率测量
  • 低功耗:130 mW
  • 采用节省空间的16引脚、3 mm x 3 mm LFCSP封装

ADN2890是一款高增益限幅放大器,针对数据通信和电信光接收器应用进行了优化。它可接受最高2.0 V峰峰值的差分输入电平,差分输入灵敏度为3 mV峰峰值。ADN2890提供以下接收器功能:量化和信号丢失检测。该限幅放大器还能直接测量光电二极管电流,从而获得平均接收功率;在整个接收器输入范围内,测量精度优于+3 dB。这样,SFF-8472兼容光收发器中便不需要外部平均接收功率检测电路。

ADN2890限幅放大器采用3.3 V单电源供电,功耗很低。

ADN2890数据速率可轻松达到3.2Gb/s,支持LX4收发器。

应用

  • SFP/SFF/GBIC 光收发器
  • OC3-OC48, GbE
  • WDM 应答器
  • 10GBASE-LX4 收发器
  • ADN2890
    3.3 V、2.7 Gbps限幅放大器

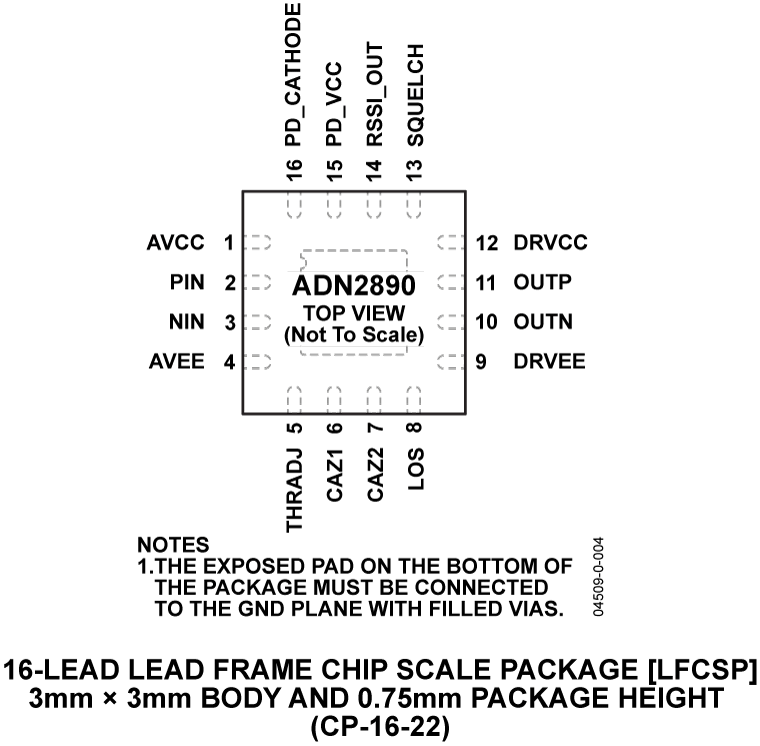

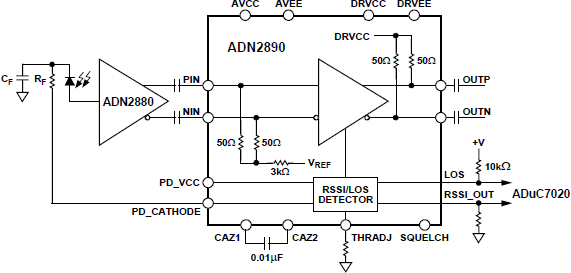

    ADN2890-fbl ADN2890 Pin Configuration
