ADGS5412

串行控制、高压防闩锁型四通道SPST开关

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • SPI接口具备错误检测功能
  • 包括CRC、无效读取/写入地址和SCLK计数错误检测
  • 支持突发和菊花链模式
  • 兼容业界标准SPI模式0和3接口
  • 防闩锁
  • 低导通电阻(<10 Ω)
  • ±9 V至±22 V双电源供电
  • 9 V至40 V单电源供电
  • 额定电源电压:±15 V、±20 V、+12 V和+36 V
  • 模拟信号范围:VSS至VDD
更多细节
show more Icon

ADGS5412内置四个独立的单刀单掷(SPST)开关。这些开关通过一个SPI接口控制。SPI接口具有强劲的错误检测功能。这些功能包括CRC错误检测、无效读取/写入地址和SCLK计数错误检测。

可通过菊花链将多个ADGS5412器件连接在一起。这样便可以极少的数字线路实现多个器件的配置。ADGS5412还可在突发模式下工作,从而减少SPI命令之间的时间。

当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,达到电源电压的信号电平被阻止。

导通电阻曲线在整个模拟输入范围都非常平坦,可确保开关音频信号时拥有良好的线性度和低失真性能。

产品特色

  1. SPI接口无需并行转换和逻辑跟踪,而且还可减少GPIO通道数。
  2. 使用多个器件时,菊花链模式可去除额外的逻辑跟踪。
  3. CRC错误检测、无效读取/写入地址和SCLK计数错误检测可确保数字接口稳定。
  4. 兼容SIL。
  5. 沟槽隔离模拟开关部分可防止闩锁。电介质沟道将P通道与N通道晶体管分开,保证即使在严重过压状况下,也不会发生闩锁现象。

应用

  • 继电器替代方案
  • 自动测试设备
  • 数据采集
  • 仪器仪表
  • 航空电子
  • 音频和视频开关
  • 通信系统
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADGS5412BCPZ
  • HTML
  • HTML
ADGS5412BCPZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 20, 2017

- 17_0145

ADG5412/ADG5413, ADG5404, ADG5436, and ADGS5412 Datasheet Specification Change

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 20, 2017

- 17_0145

arrow down

ADG5412/ADG5413, ADG5404, ADG5436, and ADGS5412 Datasheet Specification Change

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

EVAL-ADGS5412

ADGS5412 评估板

zoom

EVAL-ADGS5412

ADGS5412 评估板

ADGS5412 评估板

特性和优点

  • SPI 接口提供错误检测功能
  • 包括 CRC 错误检测、无效读/写地址检测和 SCLK 计数错误检测
  • 模拟电源电压
  • 双电源:±9 V 至 ±22 V
  • 单电源:9 V 至 40 V
  • PC 控制配合评估软件一起使用
  • EVAL-SDP-CB1Z SDP

产品详情

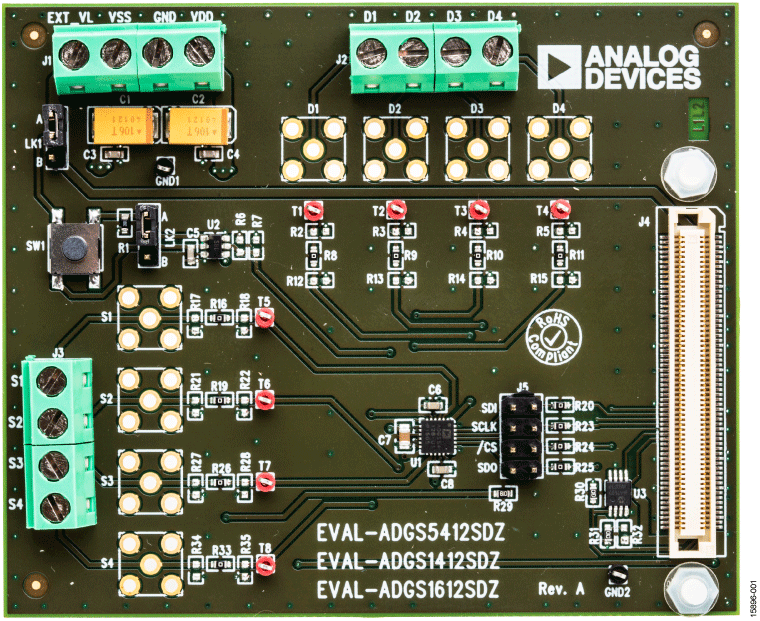

EVAL-ADGS5412SDZ 是用于 ADGS5412 的评估板。ADGS5412 是一款串行外设接口 (SPI) 控制的防闩锁型四路单刀单掷 (SPST) 开关。SPI 具备可靠的错误检测功能,包括循环冗余校验码 (CRC) 错误检测、无效读/写地址检测以及串行时钟 (SCLK) 计数错误检测。通过菊链模式可将多个 ADGS5412 器件连接在一起。这样可用极少的数字线路实现多器件配置。ADGS5412 也支持突发模式,从而缩短各 SPI 命令间隔的时间。


EVAL-ADGS5412SDZ 由通过 USB 端口连接至 PC 的 EVAL-SDP-CB1Z 系统演示平台 (SDP) 控制。ADGS5412 位于评估板中央,提供螺丝接线端子以连接每个源极和漏极引脚。其中三个螺丝端子为器件供电,第四个螺丝端子为用户提供定义的数字逻辑供电电压(如需要)。数字逻辑供电电压也可以由 SDP 提供。


Analog Devices, Inc. 提供的 ADGS5412 数据手册中含有 ADGS5412 的完整规格说明,使用评估板时应同时参阅此说明和 UG-1141。


该评估板通过 SDP 板连接至 PC 的 USB 端口。

工具和仿真

工具及仿真模型 3

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
