ADGS1412

推荐用于新设计

SPI接口，1.5 Ω RON，±15 V/+12 V，四通道SPST开关，支持多路复用配置

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • SPI接口，具备错误检测功能
  • 包含CRC、无效读取/写入地址和SCLK计数错误检测
  • 支持突发和菊花链模式
  • 兼容工业标准SPI模式0和模式3接口
  • 导通电阻(25°C)：1.5 Ω（典型值）
  • 导通电阻平坦度(25℃)：0.3 Ω（典型值）
  • 通道间导通电阻匹配(25℃)：0.1 Ω（典型值）
  • 额定电源电压：±15 V、±5 V和12 V
  • 模拟信号范围：VSS 到 VDD
    • 额定电源电压：±15 V、±5 V和12 V
  • 1.8 V逻辑兼容性，2.7 V ≤ VL ≤ 3.3 V
  • 24引脚LFCSP

ADGS1412内置四个独立的单刀单掷(SPST)开关。串行外设接口(SPI)用于控制这些开关。SPI接口具有可靠的错误检测功能，包含循环冗余校验(CRC)错误检测、无效读取/写入地址检测和(SCLK)计数错误检测。

可通过菊花链将多个ADGS1412器件连接在一起。通过菊花链模式可以极少的数字线路实现多个器件的配置。ADGS1412还可在突发模式下工作，从而减少SPI命令之间的时间。

iCMOS结构可确保功耗极低，因而该器件非常适合便携式电池供电仪器仪表。

当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。

导通电阻曲线在整个模拟输入范围都很平坦，可确保开关音频信号时拥有良好的线性度和低失真性能。

产品聚焦

  1. SPI接口无需并行转换和逻辑连线，而且还可减少通用输入输出(GPIO)通道数。
  2. 使用多个器件时，菊花链模式可去除额外的逻辑连线。
  3. CRC错误检测、无效读取/写入地址检测和SCLK计数错误检测可确保数字接口稳定可靠地工作。
  4. CRC和错误检测能力使ADGS1412可用于安全关键型系统应用。
  5. 保证先开后合式开关动作使ADGS1412适合带外部接线的多路复用器配置。
  6. 极低失真。

产品应用

  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 采样保持系统
  • 音频信号路由
  • 视频信号路由
  • 通信系统
  • 继电器替代方案
ADGS1412

SPI接口，1.5 Ω RON，±15 V/+12 V，四通道SPST开关，支持多路复用配置

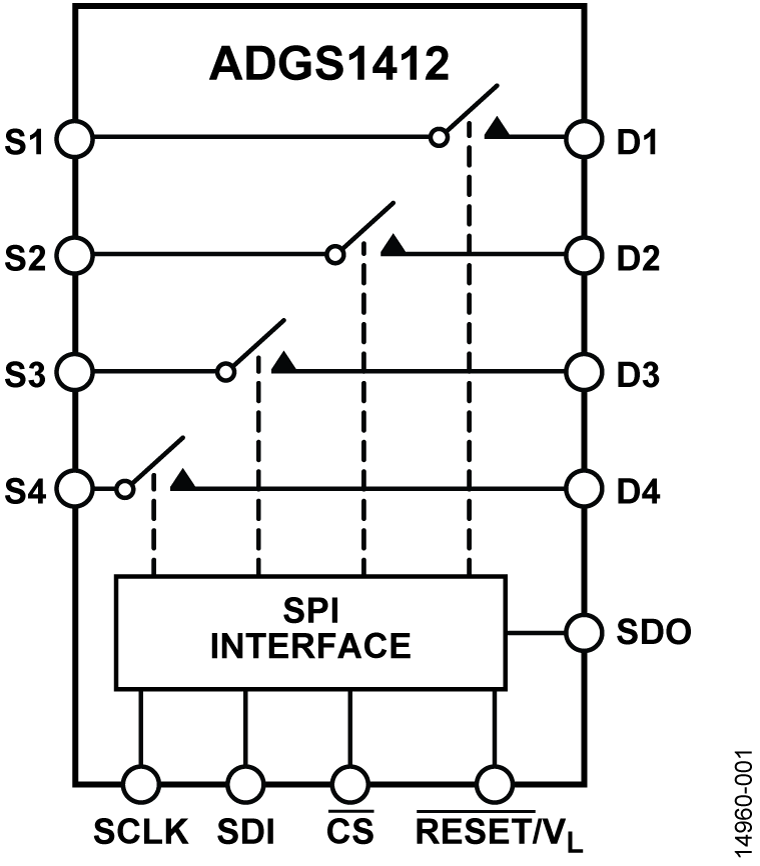

ADGS1412 Functional Block Diagram ADGS1412 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 1

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • ADGS1412

IBIS 模型 1

SPICE 模型 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADGS1412

ADGS1412评估板

立即购买 更多内容

特性和优点

  • SPI接口，具备错误检测功能
  • 包含CRC、无效读取/写入地址和SCLK计数错误检测
  • 模拟电源电压
    • 双电源：±4.5 V至±16.5 V
    • 单电源：5 V至20 V
  • PC控制结合评估软件EVAL-SDP-CB1Z系统演示平台(SDP)

产品详情

EVAL-ADGS1412SDZ是用于ADGS1412的评估板。ADGS1412是一款iCMOS、四通道单刀单掷(SPST)开关，通过一个串行外设接口(SPI)进行控制。SPI具备可靠的错误检测功能。这些功能包括循环冗余校验(CRC)错误检测、无效读取/写入地址检测和串行时钟(SCLK)计数错误检测。可通过菊花链将多个ADGS1412器件连接在一起。这样便可以极少的数字线路实现多个器件的配置。ADGS1412还支持突发模式，可减少SPI命令之间的时间。


EVAL-ADGS1412SDZ由通过USB连接到PC的SDP进行控制。ADGS1412在评估板中心处，采用接线螺丝端子连接源极引脚和漏极引脚。三个螺丝端子向该器件供电，第四个端子提供用户定义的数字逻辑电源电压（如需要）。或者，也可以从SDP提供数字逻辑电源电压。


有关ADGS1412的完整规格请参考ADI公司的ADGS1412数据手册，使用评估板时应同时参考用户指南UG-1067与数据手册。


评估板通过SDP板与PC的USB端口连接。EVAL-SDP-CB1Z板（SDP-B控制器板）可在ADI公司网站上订购：www.analog.com。
EVAL-ADGS1412
ADGS1412评估板

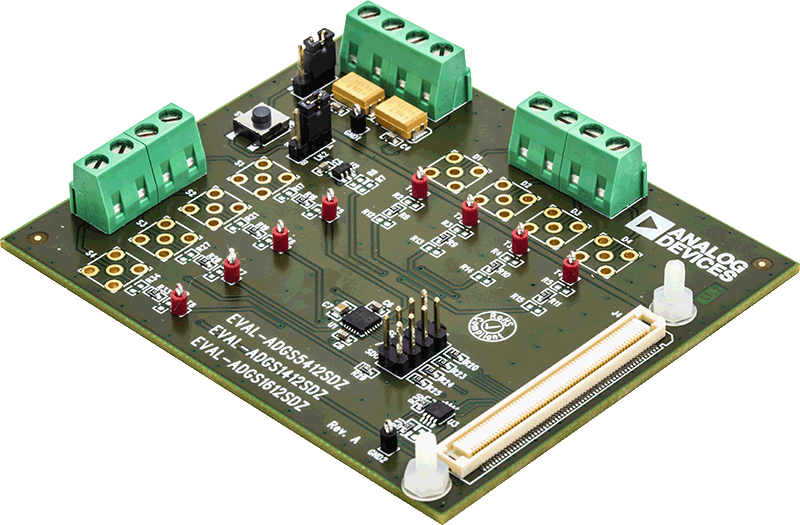

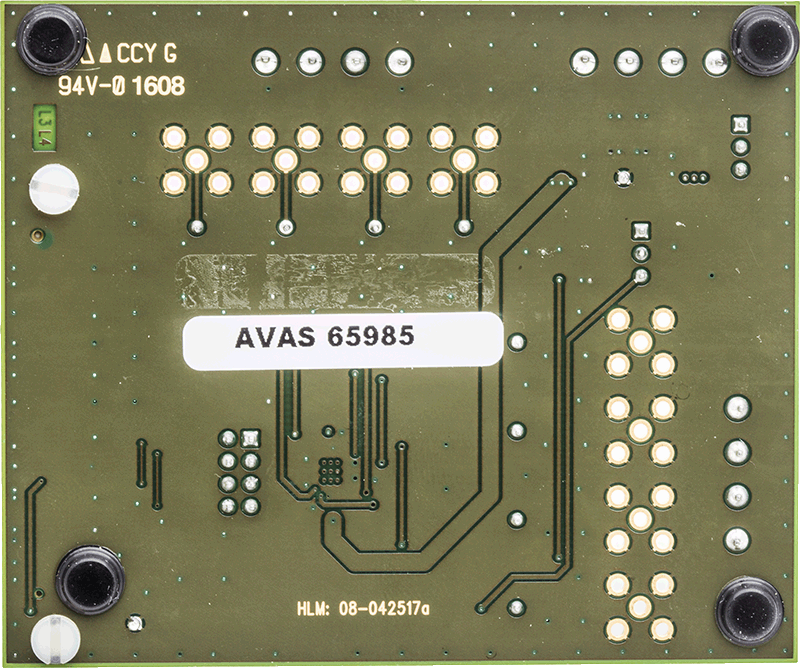

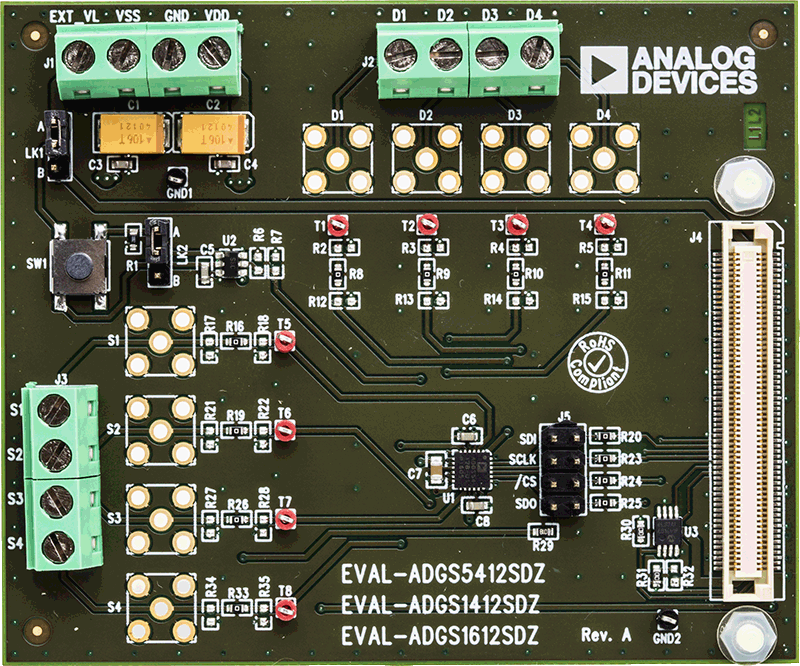

EVAL-ADGS1412SDZANGLE-web EVAL-ADGS1412SDZBOTTOM-web EVAL-ADGS1412SDZTOP-web
