概览
优势和特点
- 导通电阻：0.5 Ω（典型值）
- 导通电阻：0.8 Ω（最大值，125°C）
- 汽车应用温度范围：–40°C至+125°C
- 在125°C及以下可保证泄漏性能
- 工作电压：1.65 V至3.6 V
- 高载流能力：300 mA连续电流
- 轨到轨开关工作
- 快速开关时间：< 20 ns
- 典型功耗：<0.1 μW
产品详情

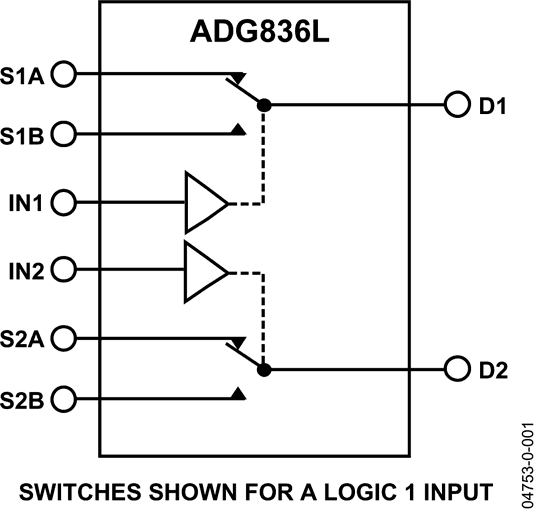

ADG836L是一款低压CMOS器件，内置两个独立可选的单刀双掷(SPDT)开关。在整个温度范围内，该器件具有小于0.8 Ω的超低导通电阻。额定电源电压为3.3 V、2.5 V和1.8 V。
当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG836L为先开后合式开关。

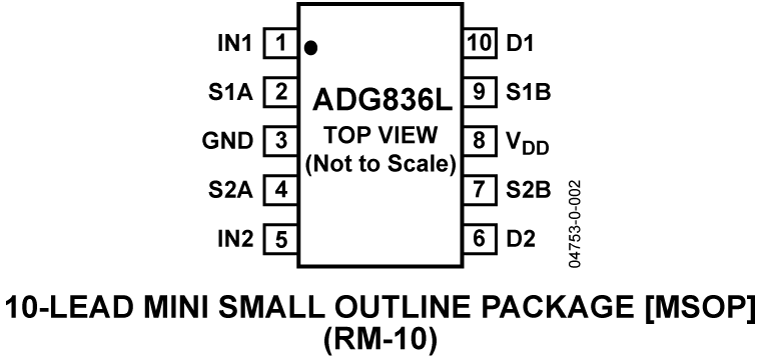

ADG836L采用10引脚封装。
产品特色
- 在整个工作温度范围（−40°C至+125°C）内，导通电阻小于0.8 Ω。
- 1.65 V至3.6 V单电源供电。
- 与1.8 V CMOS逻辑兼容。
- 高电流处理能力：300 mA连续电流(3.3 V)。
- 低总谐波失真加噪声(THD + N)：0.02%（典型值）。
- 10引脚小型MSOP封装。
应用
- 蜂窝电话
- PDA
- MP3播放器
- 电源路由
- 电池供电系统
- PCMCIA卡
- 调制解调器
- 音频和视频信号路由
- 通信系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
ADG836
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADG836LYRMZ | 材料声明 | 质量和可靠性 | 10-Lead MSOP | |
| Wafer Fabrication Data |
