ADG742

CMOS、低压、单刀单掷常闭(NC)开关，采用SC-70封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.A)
Documentation 查看所有文档
SPICE 模型 ADG742 SPICE Macro Model Download 3.1 KB LTspice ADG742 - Analog Switches Multiplexers Download 1.05 KB
产品模型 2
特性
  • 单电源：1.8 V至5.5 V
  • 导通电阻：2 Ω（典型值）
  • 低导通电阻平坦度
  • -3 dB带宽：> 200 MHz
  • 轨到轨工作
  • 小型6引脚SOT23和8引脚µSOIC封装
  • 快速开关时间
    接通时间tON ：18 ns
    断开时间tOFF ：12 ns
  • 典型功耗：<0.01 μW
  • TTL/CMOS 兼容型

更多细节
show more Icon
ADG742是一款单芯片CMOS单刀单掷（SPST）开关。它采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，-3 dB带宽可以达到200 MHz以上。

ADG742可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。

Show More Arrow image
file 查看数据手册 (Rev.A)
Documentation 查看所有文档
SPICE 模型 ADG742 SPICE Macro Model Download 3.1 KB LTspice ADG742 - Analog Switches Multiplexers Download 1.05 KB
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADG742

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 技术文章
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 中文
resetfilter

重置过滤器

数据手册

1

PDF Vector

pdf

更新 10/01/2000
英文

ADG741/ADG742: CMOS Low Voltage SPST Switches In SC-70 Packages Data Sheet (Rev.A)

打开PDF文件

redirect
308 kB
download

下载 PDF

技术文章

6

PDF Vector

URL

更新 04/15/2004
英文
Data-acquisition system uses fault protection redirect icon

PDF Vector

URL

更新 05/04/2004
中文
Data-acquisition system uses fault protection redirect icon

PDF Vector

URL

更新 08/01/2003
英文
Enhanced Multiplexing for MEMS Optical Cross Connects redirect icon

PDF Vector

URL

更新 11/14/2003
中文
Enhanced Multiplexing for MEMS Optical Cross Connects redirect icon

PDF Vector

HTML

更新 12/11/2003
英文
Temperature monitor measures three thermal zones redirect icon

PDF Vector

HTML

更新 01/07/2004
中文
Temperature monitor measures three thermal zones redirect icon

用户手册

1

PDF Vector

PDF

更新 11/13/2017
英文
UG-1210: Evaluation Board for 5-Lead SC70 Devices in the Switches and Multiplexers Portfolio (Rev.0) redirect icon

235.85 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADG742BKSZ-REEL7 6-Lead SC70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG742BKSZ5-REEL7 6-Lead SC70 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-5SC70EBZ

EVAL-5SC70EBZ评估板

zoom

EVAL-5SC70EBZ

EVAL-5SC70EBZ评估板

download icon

下载

 print icon

打印
EVAL-5SC70EBZ
EVAL-5SC70EBZ评估板

特性和优点

  • 5引脚SC70评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板载额外空间支持原型制作
立即购买 更多内容

产品详情

EVAL-5SC70EBZ评估板用于评估开关和多路复用器产品系列中的5引脚SC70器件，这些产品可单独购买。EVAL-5SC70EBZ采用箝位将5引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该评估板。

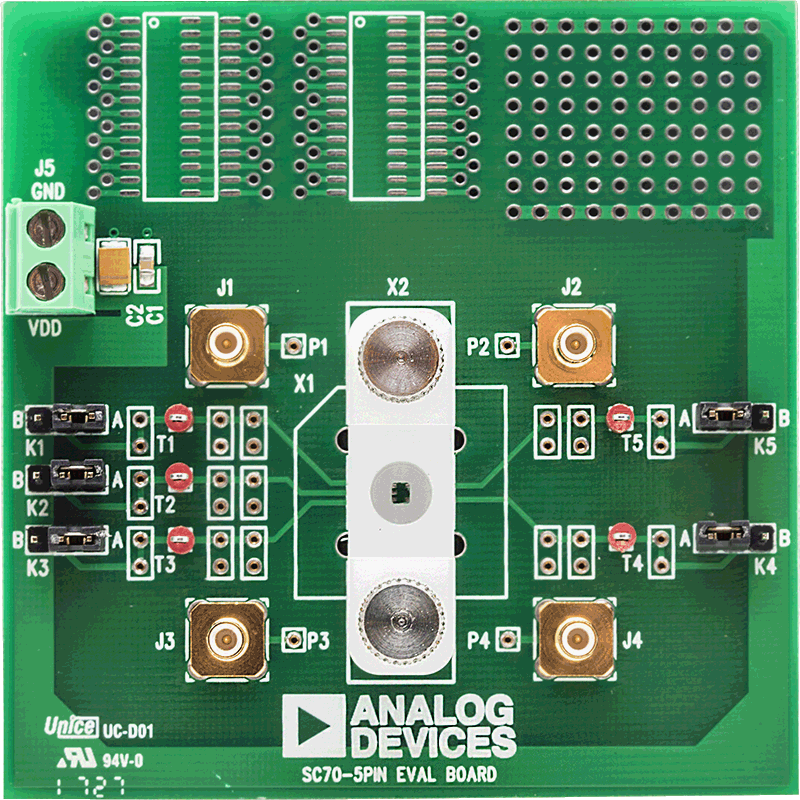

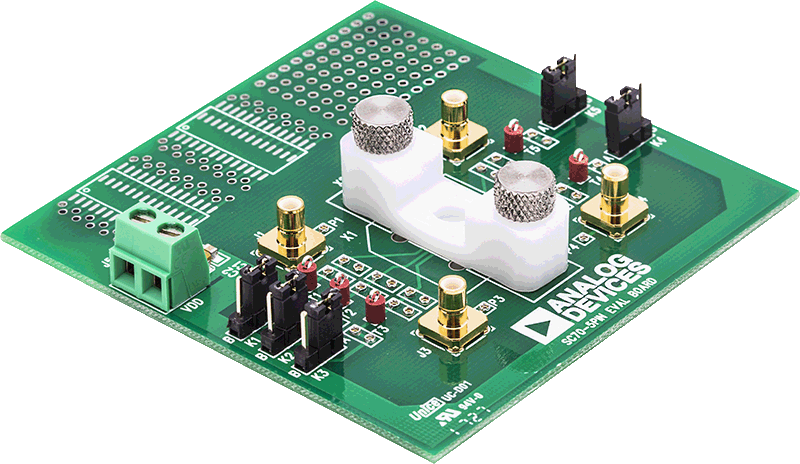

图1所示为EVAL-5SC70EBZ评估板。5引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K5），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助评估板上的超小B型(SMB)连接器，可向器件提供额外的外部信号。此外，评估板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

资料

pdf icon

PDF

UG-1210: Evaluation Board for 5-Lead SC70 Devices in the Switches and Multiplexers Portfolio (Rev.0) Download

235.85 K

更多 Arrow image

评估套件1

evaluation kit item images

EVAL-5SC70EBZ

EVAL-5SC70EBZ评估板
工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

ADG742 - Analog Switches Multiplexers Download

1.05 K
