ADG741

量产

CMOS、低压、单刀单掷常开(NO)开关，采用SC-70封装

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 单电源：1.8 V至5.5 V
  • 导通电阻：2 Ω（典型值）
  • 低导通电阻平坦度
  • -3 dB带宽：> 200 MHz
  • 轨到轨工作
  • 小型6引脚SC70封装
  • 快速开关时间
    接通时间tON： 18 ns
    断开时间tOFF ：12 ns
  • 典型功耗：<0.01 μW
  • TTL/CMOS兼容型

ADG741是一款单芯片CMOS单刀单掷（SPST）开关。它采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，-3 dB带宽可以达到200 MHz以上。

ADG741可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。

应用
  • 电池供电系统
  • 通信系统
  • 采样保持系统
  • 音频信号路由
  • 视频开关
  • 机械式舌簧继电器的替代产品

    •
    ADG741
    CMOS、低压、单刀单掷常开(NO)开关，采用SC-70封装
    ADG741 Functional Block Diagram ADG741/ADG742 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    技术文章 3

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • ADG741

    SPICE 模型 1

    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

    eval board
    schematic 1

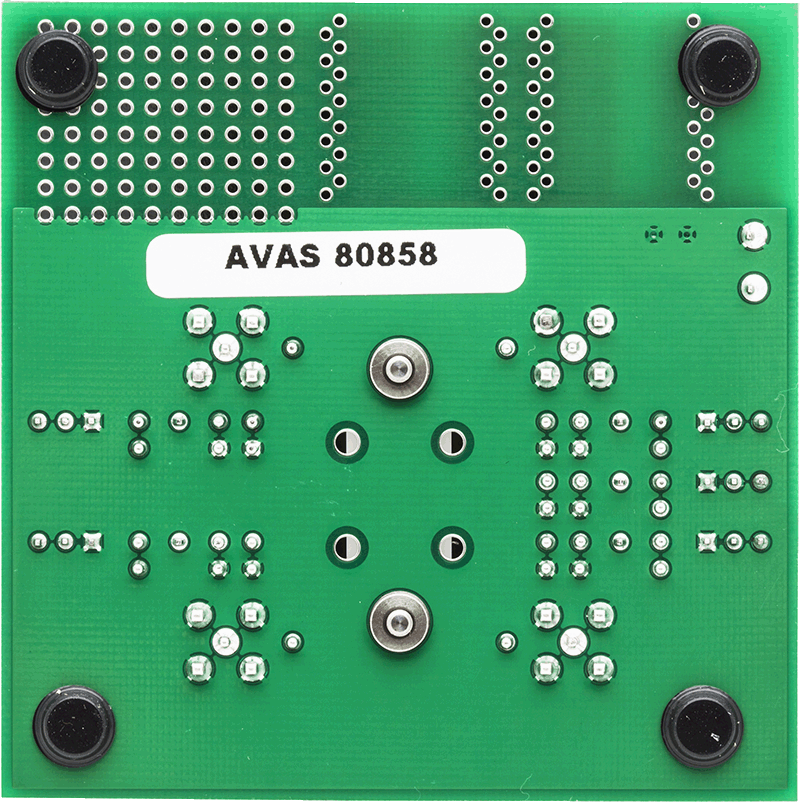

    schematic 2
    schematic 3
    EVAL-5SC70EBZ

    EVAL-5SC70EBZ评估板

    立即购买 更多内容

    特性和优点

    • 5引脚SC70评估板
    • 通过箝位轻松改用主器件
    • 通过镀金引脚连接器添加无源元件
    • 用于信号输入/输出的SMB连接器
    • 板载额外空间支持原型制作

    产品详情

    EVAL-5SC70EBZ评估板用于评估开关和多路复用器产品系列中的5引脚SC70器件，这些产品可单独购买。EVAL-5SC70EBZ采用箝位将5引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该评估板。

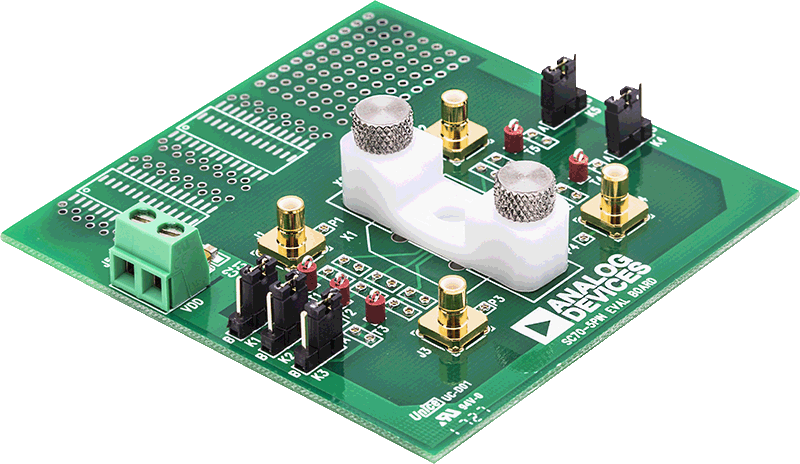

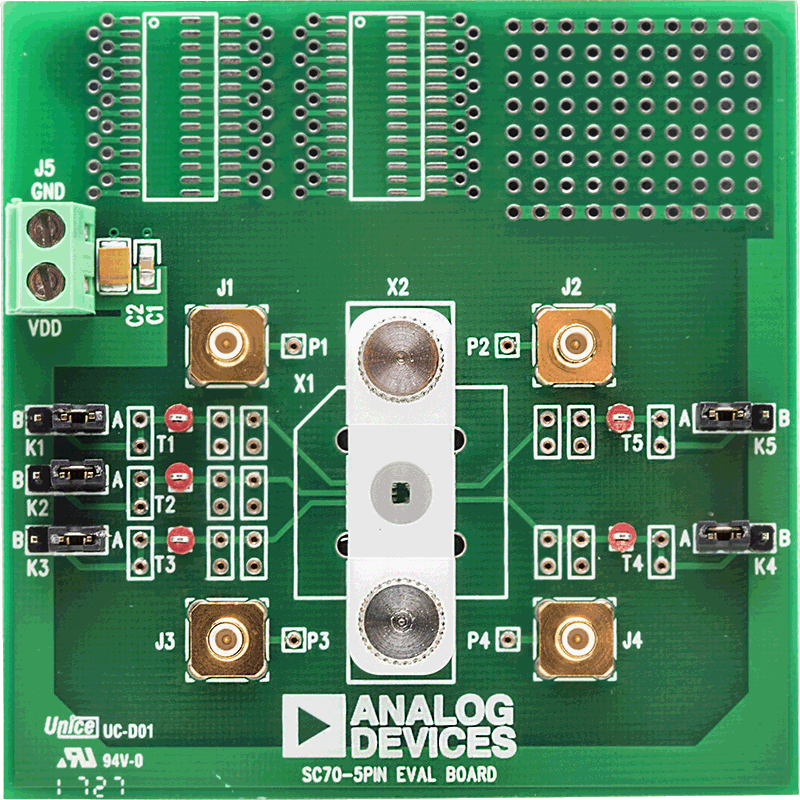

    图1所示为EVAL-5SC70EBZ评估板。5引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K5），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助评估板上的超小B型(SMB)连接器，可向器件提供额外的外部信号。此外，评估板顶部还留有空间以便进行原型制作。
