概览
优势和特点
- 电荷注入：
1 pC（整个信号范围内） - 双电源：±2.7 V至±5.5 V
- 单电源：2.7 V至5.5 V
- 汽车应用温度范围：
–40°C至+125°C - 泄漏电流：100 pA（最大值，25°C）
- 导通电阻：85 Ω（典型值）
- 轨到轨工作
- 快速开关时间
- 典型功耗：<0.1 μW
- TTL/CMOS 兼容型输入
- 14引脚TSSOP封装
产品详情

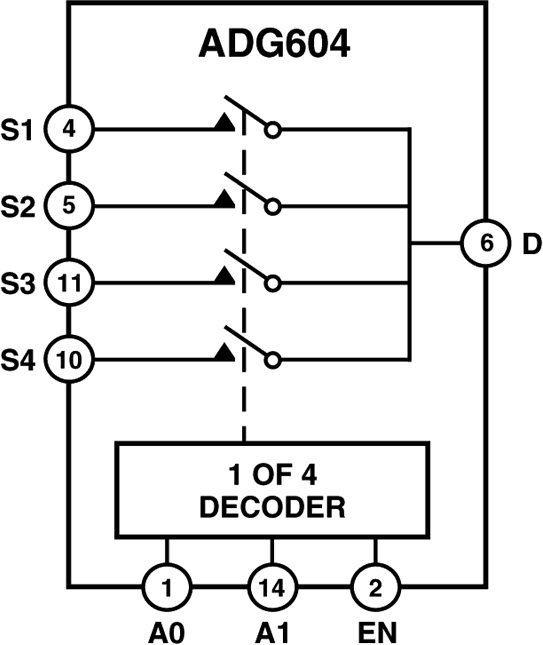

ADG604是一款CMOS模拟多路复用器，内置4个单通道。它采用±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。根据3位二进制地址线A0、A1和EN所确定的地址，ADG604将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。85ºC时，ADG604提供1 pC的超低电荷注入和小于250 pA的泄漏电流。导通电阻典型值为85 Ω，通道间导通电阻匹配为8 Ω。它还具有低功耗和高开关速度特性，采用14引脚TSSOP封装。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
