EVAL-14TSSOPEBZ
EVAL-14TSSOPEBZ评估板
顶部
概览
优势和特点
- 14引脚TSSOP评估板
- 通过箝位轻松改用主器件
- 通过镀金引脚连接器添加无源元件
- 用于信号输入/输出的SMB连接器
- 板载额外空间支持原型制作
产品详情

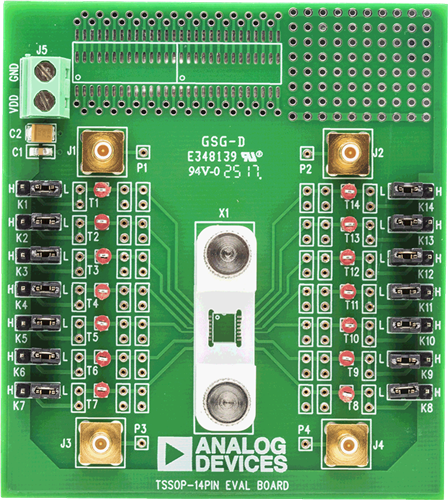

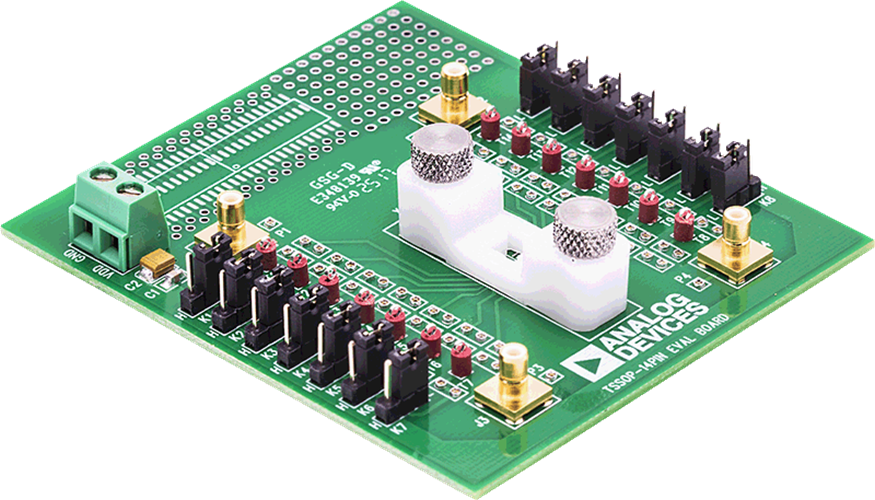

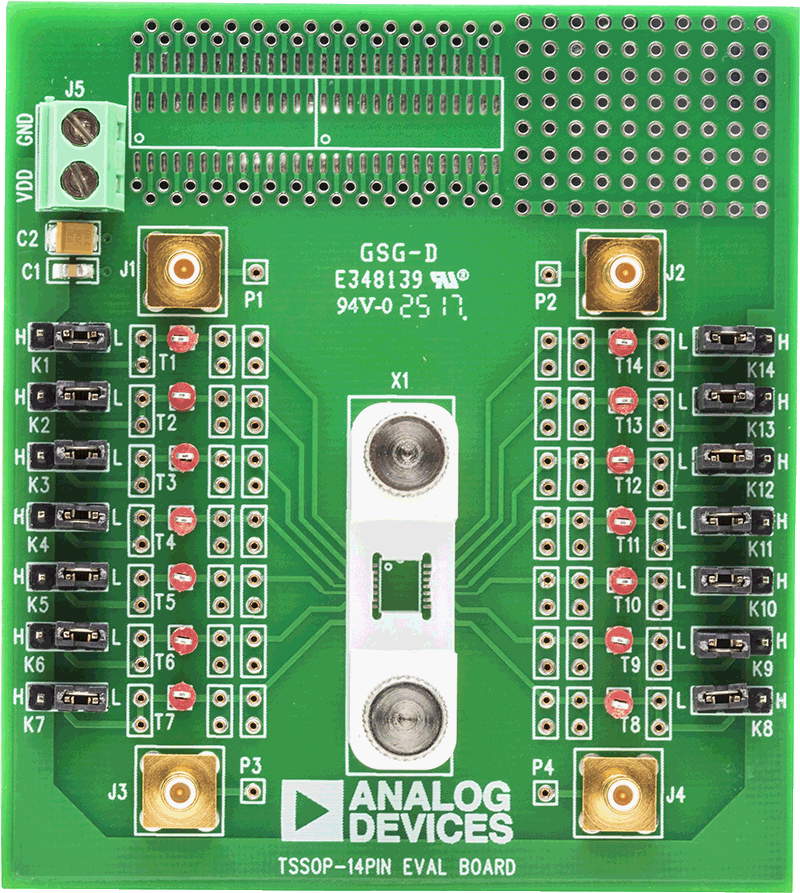

EVAL-14TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的14引脚TSSOP器件，这些产品必须与该评估板分开购买。EVAL-14TSSOPEBZ采用箝位将14引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。14引脚TSSOP器件可箝位或焊接到评估板的中心。该评估板评估的每个器件引脚还具有相应的链路（K1至K14），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。
有关完整详情，请参见相应的产品数据手册，使用该评估板时必须同时使用该用户指南与数据手册。
