概览
优势和特点
- 无闩锁现象
- 3 pF关断源电容
- 26 pF关断漏极电容
- -0.6 pC电荷注入
- 低泄漏:0.4 nA（最大值，85°C）
- ±9 V至±22 V双电源供电
- 9 V至40 V单电源供电
- 最大额定电源电压：48 V
- 额定电压范围：±15V、±20V、+12V、+36V
- 模拟信号范围：VSS 至 VDD
产品详情
ADG5204是一款互补金属氧化物半导体（CMOS）模拟多路复用器，内置4个单通道。
这些开关具有超低电容和电荷注入特性，因而是要求低毛刺和快速建立时间的数据采集与采样保持应用的理想解决方案。较快的开关速度及高信号带宽，使ADG5204适合视频信号切换应用。
ADG5204采用沟道工艺设计而成，具有防闩锁功能。电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。ADG5204根据3位二进制地址线A0、A1和EN所确定的地址，将四路输入之一切换至公共输出D。当EN引脚为逻辑0时，该器件将被禁用。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。所有开关均为先开后合式。
应用
- 自动测试设备
- 数据采集
- 仪器仪表
- 航空电子
- 音频和视频开关
- 通信系统
产品聚焦
- 沟道隔离可防止闩锁。
电介质沟道将P沟道与N沟道晶体管分开，保证即使在严重过压状况下，也不会发生闩锁现象。 - 超低电容，电荷注入低于1 pC。
- 双电源供电。
对于双极性模拟信号应用，ADG5204可以采用高达±22 V的双电源供电。 - 单电源供电。
对于单极性模拟信号应用，ADG5204可以采用高达40 V的单轨电源供电。 - 3 V逻辑兼容数字输入。
- VINH = 2.0 V，VINL = 0.8 V。
- 无需 VL逻辑电源。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

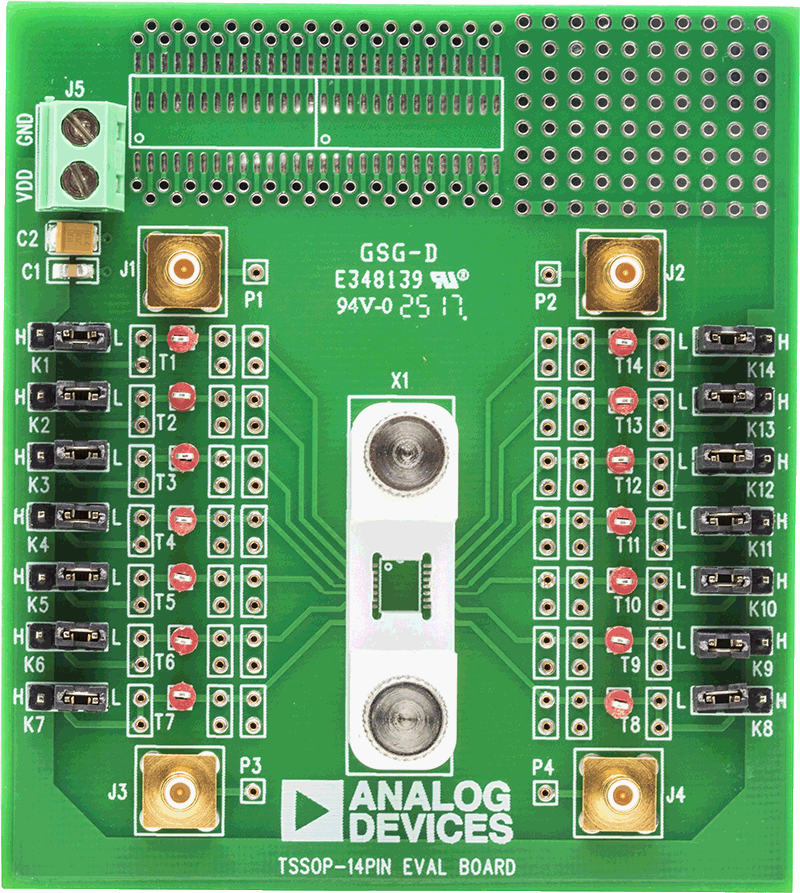

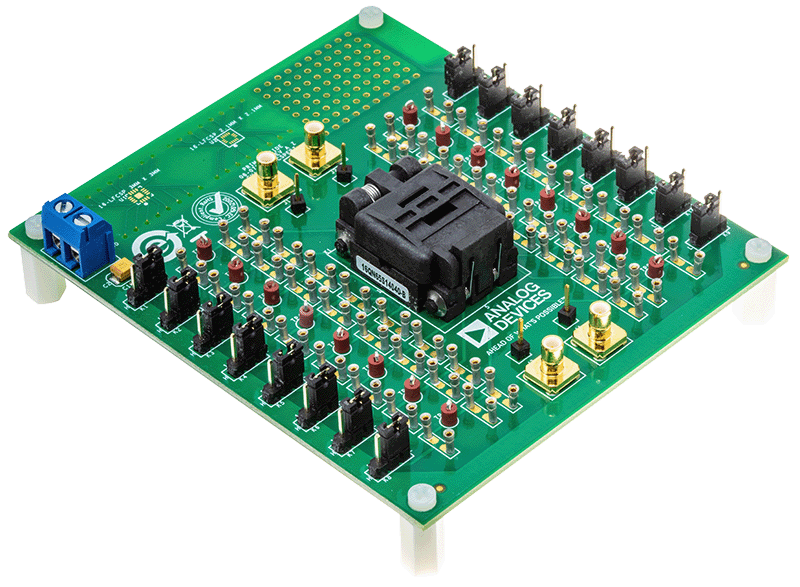

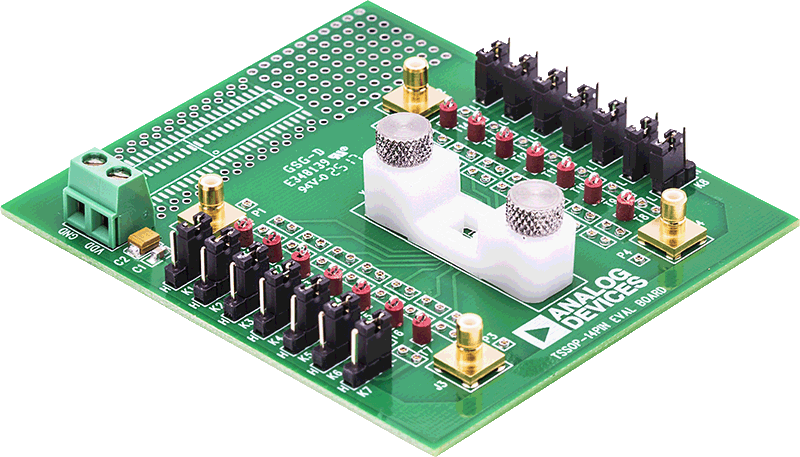

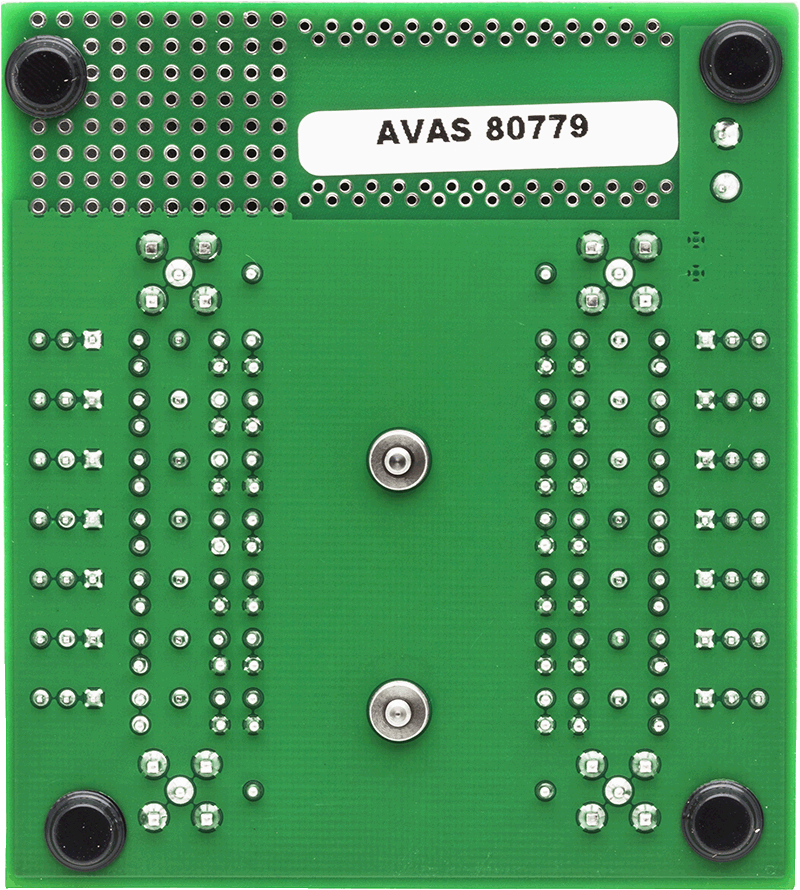

评估套件 (2)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
ADG5204
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADG5204BCPZ-RL7 | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (4mm x 4mm) | |
| ADG5204BRUZ | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| ADG5204BRUZ-RL7 | 材料声明 | 质量和可靠性 | 14-Lead TSSOP | |
| Wafer Fabrication Data |
