ADG602

量产

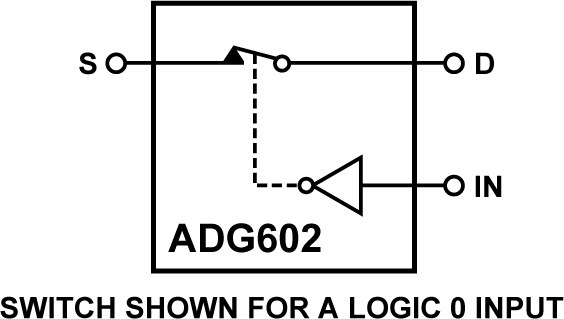

2 Ω、CMOS、±5 V/+5 V单刀单掷开关

数据手册 (Rev. D) 产品选型表

产品模型: 3

Viewing:

产品详情

低导通电阻：2.5Ω（最大值）
导通电阻平坦度：<0.65 Ω
±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源

轨到轨输入信号范围

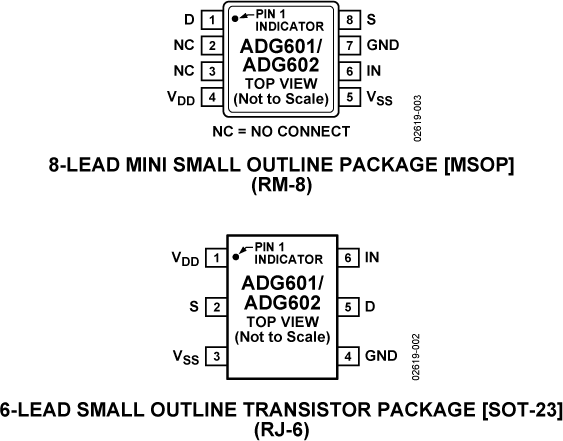

6引脚小型SOT-23封装、8引脚MSOP封装以及820 μm × 2255 μm裸片
低功耗
TTL/CMOS兼容型输入

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADG602BRMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG602BRMZ-REEL7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG602BRTZ-REEL7	6-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
10月 26, 2015 - 15_0176 Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines
		PCN15_0176_Form Material_Report Detailed Change Description Qualification Results Summary Qualification Results Summary
ADG602BRMZ	量产
ADG602BRMZ-REEL7	量产
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
ADG602BRMZ	量产
ADG602BRMZ-REEL7	量产
2月 3, 2009 - 08_0001 Qualification of 8" 3um BiCMOS wafer fab process at Analog Devices, Limerick, Ireland.
		Form Material_Report RQR04496B RQR04497E
ADG602BRMZ	量产
ADG602BRMZ-REEL7	量产
ADG602BRTZ-REEL7	量产
8月 16, 2017 - 16_0291 CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages
		PCN16_0291_Form Material_Report Detailed Change Description Qualification Results Summary
ADG602BRTZ-REEL7	量产
2月 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products
		Material_Report PCN10_0009_Form SOT23 Qualification Data
ADG602BRTZ-REEL7	量产	Material_Report PCN10_0009_Form SOT23 Qualification Data

这是最新版本的数据手册

工具及仿真模型

LTspice 1

ADG602 - Analog Switches Multiplexers

LTspice中提供以下器件型号：

ADG602

SPICE 模型 1

ADG602 SPICE Macro Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

立即购买更多内容

特性和优点

8引脚MSOP评估板
利用夹子，可轻松更换主器件
利用金引脚连接器，可添加无源元件
SMB连接器用于信号输入/输出
板上具有额外空间，便于原型开发

产品详情

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。该评估板自带夹子，这样器件可固定到该板上，而无需焊接。这使得该评估板可重复用于多个器件。

该器件可固定或焊接到评估板的中心。将器件的各引脚连接至可设置为VDD或GND的链路，并采用接线螺丝端子提供VDD和GND。该板上具有SMB连接器，从而向器件提供额外的外部信号。此外，板顶部具有空间用于原型开发。

该产品数据手册提供该测试器件的完整规格，使用评估板时应同时参考用户指南与数据手册。

资料

UG-893: Evaluating the 8-Lead MSOP Devices in the Switch/Mux Portfolio (Rev.0)
270.55 K

开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

立即购买更多内容

特性和优点

6引脚SOT-23评估板
通过箝位轻松改用主器件
通过镀金引脚连接器添加无源元件
用于信号输入/输出的SMB连接器
板上提供额外的空间以便支持原型制作

产品详情

EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件，这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考用户指南UG-948与数据手册。

资料

UG-948: Evaluation Board for 6-Lead SOT-23 Devices in the Switches and Multiplexers Portfolio (Rev.0)
242.6 K
