ADG601

2 Ω、CMOS、±5 V/+5 V单刀单掷开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低导通电阻:2.5Ω(最大值)
  • 导通电阻平坦度:<0.65 Ω
  • ±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源
  • 轨到轨输入信号范围
  • 6引脚小型SOT-23封装、8引脚MSOP封装以及820 μm × 2255 μm裸片
  • 低功耗
  • TTL-/CMOS兼容型输入

更多细节
show more Icon
ADG601/ADG602均为单芯片CMOS单刀单掷(SPST)开关,导通电阻典型值小于2.5 Ω。低导通电阻平坦度使ADG601/ADG602适合许多应用,尤其是要求低失真的应用。这些开关比机械继电器更可靠,功耗更低,封装尺寸更小,因此是机械继电器的理想替代产品。

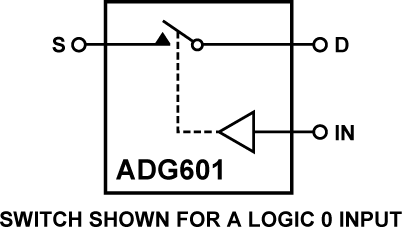

ADG601为常开(NO)开关,ADG602为常闭(NC)开关。接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至供电轨电压范围。

这些开关提供6引脚小型SOT-23封装、8引脚MSOP封装以及820 μm × 2255 μm裸片。

产品特色

  1. 低导通电阻:2Ω(典型值)
  2. ±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源
  3. 6引脚小型SOT-23封装、8引脚MSOP封装以及820 μm × 2255 μm裸片
  4. 轨到轨输入信号范围

应用

  • 自动测试设备
  • 电源路由
  • 通信系统
  • 数据采集系统
  • 采样保持系统
  • 航空电子
  • 继电器替代方案
  • 电池供电系统
  • 数据手册, Rev. C, 3/07

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADG601BRMZ
    • HTML
    • HTML
    ADG601BRMZ-REEL7
    • HTML
    • HTML
    ADG601BRTZ-REEL
    • HTML
    • HTML
    ADG601BRTZ-REEL7
    • HTML
    • HTML
    ADG601C-PT7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 26, 2015

    - 15_0176

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5月 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    2月 3, 2009

    - 08_0001

    Qualification of 8" 3um BiCMOS wafer fab process at Analog Devices, Limerick, Ireland.

    ADG601BRMZ

    量产

    ADG601BRMZ-REEL7

    量产

    ADG601BRTZ-REEL7

    量产

    8月 16, 2017

    - 16_0291

    CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

    2月 4, 2010

    - 10_0009

    Halogen Free Material Change for SOT_23 Products

    ADG601BRTZ-REEL

    量产

    ADG601BRTZ-REEL7

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 26, 2015

    - 15_0176

    arrow down

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5月 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    2月 3, 2009

    - 08_0001

    arrow down

    Qualification of 8" 3um BiCMOS wafer fab process at Analog Devices, Limerick, Ireland.

    ADG601BRMZ

    量产

    ADG601BRMZ-REEL7

    量产

    ADG601BRTZ-REEL7

    量产

    8月 16, 2017

    - 16_0291

    arrow down

    CANCELLED: Addition of Amkor Philippines as Alternate Assembly Site for 5L, 6L and 8L SOT23 Chip-On-Lead Packages

    2月 4, 2010

    - 10_0009

    arrow down

    Halogen Free Material Change for SOT_23 Products

    ADG601BRTZ-REEL

    量产

    ADG601BRTZ-REEL7

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估

    评估套件 2

    reference details image

    EVAL-6SOT23

    开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

    zoom

    EVAL-6SOT23

    开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

    开关/多路复用器系列产品中用于6引脚SOT23器件的评估板

    特性和优点

    • 6引脚SOT-23评估板
    • 通过箝位轻松改用主器件
    • 通过镀金引脚连接器添加无源元件
    • 用于信号输入/输出的SMB连接器
    • 板上提供额外的空间以便支持原型制作

    产品详情

    EVAL-6SOT23EBZ评估板用于评估开关和多路复用器系列产品中的6引脚SOT-23器件,这些产品可单独购买。EVAL-6SOT23EBZ采用箝位将6引脚SOT-23器件固定到评估板上,而无需焊接,因此多个器件可重复使用该板。


    器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路(K1至K6),并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器,可向器件提供额外的外部信号。此外,板顶部还留有空间以便进行原型制作。


    相应的产品数据手册提供待测器件(DUT)的完整规格,使用评估板时应同时参考用户指南UG-948与数据手册。


    reference details image

    EVAL-8MSOP

    用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

    zoom

    EVAL-8MSOP

    用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

    用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

    特性和优点

    • 8引脚MSOP评估板
    • 利用夹子,可轻松更换主器件
    • 利用金引脚连接器,可添加无源元件
    • SMB连接器用于信号输入/输出
    • 板上具有额外空间,便于原型开发


    产品详情

    EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子,这样器件可固定到该板上,而无需焊接。 这使得该评估板可重复用于多个器件。


    该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路,并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器,从而向器件提供额外的外部信号。 此外,板顶部具有空间用于原型开发。


    该产品数据手册提供该测试器件的完整规格,使用评估板时应同时参考用户指南与数据手册。
