ADG5412F

故障保护和检测、10 Ω RON、四通道单刀单掷开关

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
SPICE 模型 ADG5412F SPICE Macro Model Download 8.55 KB IBIS 模型 ADG5412F IBIS Model Download 256.43 KB LTspice ADG5412F - Analog Switches Multiplexers Download 1.37 KB
产品模型 5
特性
  • 过压保护最高可达
    −55 V and + 55 V
  • 关断保护可达−55 V和+55 V
  • 源极引脚有过压保护
  • 低导通电阻： 10 Ω
    导通电阻平坦度：0.5 Ω
  • 人体模型(HBM)ESD额定值：5.5 kV
  • 所有条件下都具有防闩锁特性
  • 无数字显示的已知状态
  • 模拟电压范围VSS 至 VDD
    ±5 V至±22 V双电源供电
    8 V至44 V单电源供电
    额定电源电压：±15 V、±20 V、+12 V和+36 V

支持防务和航空航天应用（AQEC标准）

  • 下载ADG5412F-EP 数据手册(pdf)
  • 军用温度范围（−55°C至+125°C）
  • 受控制造基线
  • 封装/测试厂
  • 制造厂
  • 增强型产品变更通知
  • 认证数据可应要求提供
  • V62/16608 DSCC图纸号
更多细节
show more Icon

ADG5412F和ADG5413F均内置四个独立控制的单刀单掷(SPST)开关。 ADG5412F具有四个通过逻辑1输入打开的开关。 ADG5413F具有两个通过逻辑1输入打开的开关和两个通过逻辑1输入关闭的开关。 当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。

没有电源时，开关保持关断状态，开关输入处于高阻态。 在正常工作条件下，如果任何一个Sx引脚上的模拟输入信号电平超过VDD或VSS达阈值电压VT，则开关会关断。 在通电和无电状态下，对地高达+55 V或−55 V的输入信号电平会被屏蔽。

结合极宽信号范围内的导通电阻平坦度，这些开关的低导通电阻将成为数据采集和增益切换应用的理想解决方案，在这些应用中出色的线性度和低失真性能至关重要。

产品特色

  1. 保护源极引脚免受高于供电轨的电压影响，高达−55 V和+55 V。
  2. 在无电状态下，保护源极引脚免受−55 V至+55 V电压的影响。
  3. 采用数字输出的过压检测指示开关的工作状态。
  4. 沟道隔离可防止闩锁。
  5. 针对低导通电阻和导通电阻平坦度进行了优化。
  6. ADG5412F/ADG5413F可以采用±5 V（最高±22 V）的双电源或8 V（最高44 V）的单电源供电。

应用

  • 模拟输入/输出模块
  • 过程控制/分布式控制系统
  • 数据采集
  • 仪器仪表
  • 航空电子
  • 自动测试设备
  • 通信系统
  • 继电器替代方案
Show More Arrow image
file 查看数据手册 (Rev.C)
Documentation 查看所有文档
SPICE 模型 ADG5412F SPICE Macro Model Download 8.55 KB IBIS 模型 ADG5412F IBIS Model Download 256.43 KB LTspice ADG5412F - Analog Switches Multiplexers Download 1.37 KB
产品模型 5
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADG5412F

文档

15
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 应用笔记
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

4

PDF Vector

PDF

更新 08/17/2015
英文

ADG5412F/ADG5413F: Fault Protection and Detection, 10 Ω RON, Quad SPST Switches Data Sheet (Rev.C)

打开PDF文件

redirect
631.89 K
download

下载 PDF

PDF Vector

PDF

更新 07/01/2014
日文

ADG5412F/ADG5413F: 障害保護および検出機能内蔵 10 Ω RON、クワッドSPSTスイッチ (Rev.0)

打开PDF文件

redirect
568.84 K
download

下载 PDF

PDF Vector

PDF

更新 08/17/2015
英文

ADG5412F-EP: Enhanced Product Data Sheet (Rev.B)

打开PDF文件

redirect
589.29 K
download

下载 PDF

PDF Vector

PDF

更新 08/16/2015
英文

ADG5412F-DSCC: Military Data Sheet

打开PDF文件

redirect
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 08/18/2015
英文
UG-731: Evaluation Board for the ADG5412F, Overvoltage Protected Quad SPST redirect icon

286.53 K

download

下载 PDF

PDF Vector

PDF

更新 05/04/2016
英文
UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev.0) redirect icon

291.91 K

download

下载 PDF

应用笔记

3

PDF Vector

PDF

更新 08/02/2017
英文
AN-1436: Solving IEC System Protection for Analog Inputs Using the ADG5412F (Rev.0) redirect icon

319.44 K

download

下载 PDF

PDF Vector

PDF

更新 03/25/2019
中文
AN-1436: 利用ADG5412F解决模拟输入的IEC系统保护 redirect icon

569.95 K

download

下载 PDF

PDF Vector

PDF

更新 08/02/2017
日文
AN-1436: アナログ入力の IEC システム保護の問題を ADG5412F で解決 redirect icon

319.44 K

download

下载 PDF

技术文章

6

PDF Vector

HTML

更新 01/01/2016
英文
Replacing Discrete Protection Components with Overvoltage Fault Protected Analog Switches redirect icon

PDF Vector

HTML

更新 01/01/2016
中文
用过压故障保护模拟开关代替分立保护器件 redirect icon

PDF Vector

HTML

更新 07/01/2019
英文
New, Robust Approach to Overvoltage Protection for Sensitive Electronic Signal Inputs redirect icon

PDF Vector

HTML

更新 07/01/2019
中文
对敏感型电子信号输入实施过压保护的可靠新方法 redirect icon

PDF Vector

HTML

更新 07/01/2019
日文
過電圧保護用の堅牢なスイッチIC、重要な入力信号への影響も排除 redirect icon

PDF Vector

HTML

更新 07/18/2022
日文
シンプル機能と複雑な特性を持つ、アナログ・スイッチの基礎 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 8
show more Icon

数据手册 3

ADG5412F/ADG5413F: Fault Protection and Detection, 10 Ω RON, Quad SPST Switches Data Sheet (Rev.C)
ADG5412F-EP: Enhanced Product Data Sheet (Rev.B)
ADG5412F-DSCC: Military Data Sheet

用户手册 2

UG-731: Evaluation Board for the ADG5412F, Overvoltage Protected Quad SPST
UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev.0)

应用笔记 1

AN-1436: 利用ADG5412F解决模拟输入的IEC系统保护

技术文章 2

用过压故障保护模拟开关代替分立保护器件
对敏感型电子信号输入实施过压保护的可靠新方法

模拟对话 4

用过压故障保护模拟开关代替分立保护器件
解决模拟输入IEC系统保护问题
可编程增益仪表放大器：寻找合适的器件
如何有效地比较CMOS开关和固态继电器的性能

视频

1

Thumbnail Image

视频

2019-02-01

00:48

Energy Suppression to a 1kV HBM ESD Level

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADG5412FBCPZ-RL7 16-Lead LFCSP (4mm x 4mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG5412FBRUZ 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG5412FBRUZ-RL7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG5412FTRUZ-EP 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADG5412FTRUZ-EP-R7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 25, 2017

- 17_0136

ADG5412F/ADG5413F, ADG5404F, ADG5436F, ADG5462F and ADG5412F-EP Datasheet Specification Change

ADG5412FBCPZ-RL7

量产

ADG5412FBRUZ

量产

ADG5412FBRUZ-RL7

量产

ADG5412FTRUZ-EP

量产

ADG5412FTRUZ-EP-R7

量产

pdf

PCN17_0136_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon

11月 30, 2015

- 15_0205

ADG5412F/ADG5413F, ADG5412BF/ADG5413BF, ADG5404F, ADG5436F and ADG5462F Datasheet Specification Change

ADG5412FBCPZ-RL7

量产

ADG5412FBRUZ

量产

ADG5412FBRUZ-RL7

量产

pdf

PCN15_0205_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 25, 2017

- 17_0136

arrow down

ADG5412F/ADG5413F, ADG5404F, ADG5436F, ADG5462F and ADG5412F-EP Datasheet Specification Change

ADG5412FBCPZ-RL7

量产

ADG5412FBRUZ

量产

ADG5412FBRUZ-RL7

量产

ADG5412FTRUZ-EP

量产

ADG5412FTRUZ-EP-R7

量产

pdf

PCN17_0136_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon
11月 30, 2015

- 15_0205

arrow down

ADG5412F/ADG5413F, ADG5412BF/ADG5413BF, ADG5404F, ADG5436F and ADG5462F Datasheet Specification Change

ADG5412FBCPZ-RL7

量产

ADG5412FBRUZ

量产

ADG5412FBRUZ-RL7

量产

pdf

PCN15_0205_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon

软件和型号相关生态系统

评估套件 2

reference details image

EVAL-ADG5412F

ADG5412F 评估板

zoom

EVAL-ADG5412F

ADG5412F 评估板

download icon

下载

 print icon

打印
EVAL-ADG5412F
ADG5412F 评估板

特性和优点

  • 电源电压
    • 双电源：±5 V至±22 V
    • 单电源：8 V至44 V
  • 源极引脚提供过压保护
    • 信号电压高达−55 V和+55 V
  • LED，用于提供过压直观指示
  • 并行接口兼容3 V逻辑
  • 提供用于数字电源和控制板载LDO稳压器（如需要）
立即购买 更多内容

产品详情

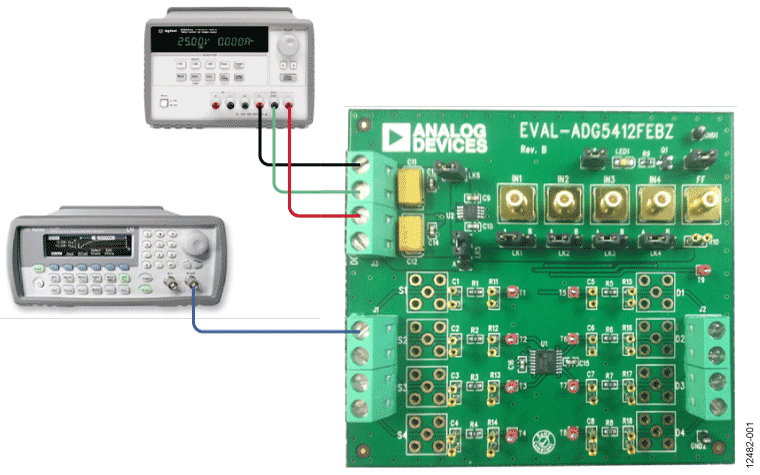

EVAL-ADG5412FEBZ是ADG5412F评估板，内置四个独立控制的单刀/单掷(SPST)开关。ADG5412F的源极引脚提供过压检测和保护电路，在供电和未供电状态下，避免信号电压超过−55 V和+55 V。


ADG5412F焊接在评估板中央，采用四个接线螺丝端子连接源极引脚和漏极引脚。三个螺丝端子用于向该器件供电，第四个端子用于提供用户定义数字电压（如需要）。此外，低压差(LDO)调节器可提供5 V数字电压控制并向LED供电，LED用于直观指示开关故障状态。


该产品数据手册提供ADG5412F的完整规格，使用评估板时应同时参考用户指南(UG-731)与数据手册。

资料

pdf icon

PDF

UG-731: Evaluation Board for the ADG5412F, Overvoltage Protected Quad SPST Download

286.53 K

更多 Arrow image
reference details image

EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

zoom

EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

download icon

下载

 print icon

打印
EVAL-16TSSOP
开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

特性和优点

  • 16引脚TSSOP评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

立即购买 更多内容

产品详情

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

资料

pdf icon

PDF

UG-945: Evaluation Board for 16-Lead TSSOP Devices in the Switches and Multiplexers Portfolio (Rev.0) Download

291.91 K

更多 Arrow image

评估套件2

evaluation kit item images

EVAL-ADG5412F

ADG5412F 评估板
evaluation kit item images

EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

工具及仿真模型 3

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

ADG5412F - Analog Switches Multiplexers Download
