ADG5404F
推荐用于新设计故障保护和检测、10 Ω RON、4通道多路复用器
- 产品模型
- 3
概述
- 过压保护可达−55 V和+55 V
- 关断保护可达−55 V和+55 V
- 源极引脚有过压保护
- 中断标志指示故障状态
- 低导通电阻：10 Ω（典型值）
- 导通电阻平坦度：0.5 Ω（最大值）
- 人体模型(HBM) ESD额定值：4 kV
- 所有条件下都具有防闩锁特性
- 无数字输入时处于已知状态
- 模拟信号电压范围 VSS至 VDD
- ±5 V至±22 V双电源供电
- 8 V至44 V单电源供电
- 额定电源电压：±15 V、±20 V、12 V和36 V
ADG5404F是一款模拟多路复用器，由4个通道组成，具有输入故障保护功能。 ADG5404F根据2位二进制地址线（A0和A1）所确定的地址，将4路输入之一切换至公共漏极D。 使能数字输入EN可用来禁用所有开关。 当接通时，各通道在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。 在整个工作电压范围内，数字输入与3 V逻辑输入兼容。
没有电源时，开关保持关断状态，通道输入处于高阻态。 正常工作条件下，如果任一Sx引脚上的模拟输入信号电平超过VDD或VSS，并且超出幅度达到阈值电压VT，则相应的通道关断，并且该Sx引脚变为高阻态。 如果该通道接通，漏极引脚将根据漏极响应(DR)输入引脚作出反应。 如果DR引脚浮空或被拉高，漏极将保持高阻态并浮空。 如果DR引脚被拉低，则漏极拉至超过电轨电平。 无论有无供电，相对于地达到+55 V或−55 V的输入信号电平都会被阻塞。
ADG5404F具有低导通电阻，并且导通电阻在相当大的信号范围内保持平坦，因此，对于要求出色线性度和低失真性能的数据采集和增益开关应用，该器件堪称理想解决方案。
注意在整篇数据手册中，双功能引脚名称仅参照适用的相关功能。 完整的引脚名称和功能说明参见“引脚配置和功能描述”部分。
产品特色
- 源极引脚具有过压保护功能，可以耐受高于供电轨，达到−55 V和+55 V的电压。
- 在未供电情况下，源极引脚的过压保护范围是−55 V至+55 V。
- 过压检测提供数字输出，指示开关的工作状态。
- 沟道隔离可防止闩锁。
- 针对低导通电阻和导通电阻平坦度而优化。
- ADG5404F可采用±5 V至±22 V的双电源或8 V至44 V的单电源供电。
应用
- 模拟输入/输出模块
- 过程控制/分布式控制系统
- 数据采集
- 仪器仪表
- 航空电子
- 自动测试设备
- 通信系统
- 继电器替代方案
参考资料
数据手册 1
用户手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADG5404FBCPZ-RL7 | 16-Lead LFCSP (4mm x 4mm) | ||
| ADG5404FBRUZ | 14-Lead TSSOP | ||
| ADG5404FBRUZ-RL7 | 14-Lead TSSOP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 25, 2017 - 17_0136 ADG5412F/ADG5413F, ADG5404F, ADG5436F, ADG5462F and ADG5412F-EP Datasheet Specification Change |
||
| ADG5404FBCPZ-RL7 | 量产 | |
| ADG5404FBRUZ | 量产 | |
| ADG5404FBRUZ-RL7 | 量产 | |
|
11月 30, 2015 - 15_0205 ADG5412F/ADG5413F, ADG5412BF/ADG5413BF, ADG5404F, ADG5436F and ADG5462F Datasheet Specification Change |
||
| ADG5404FBCPZ-RL7 | 量产 | |
| ADG5404FBRUZ | 量产 | |
| ADG5404FBRUZ-RL7 | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件评估套件

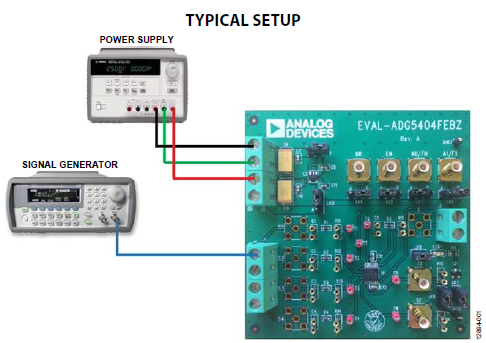

ADG5404F评估板
