ADG528A

不推荐用于新设计

可锁存8通道多路复用器（ADG508A的锁存版本)

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 最大额定电源电压：44 V
  • 模拟信号范围：VSS 至 VDD
  • 单/双电源供电
  • 宽电源电压范围：10.8 V至16.5 V
  • 微处理器兼容性（100ns WR脉冲）
  • 扩展塑性温度范围：
    -40°C 至 +85°C
  • 低功耗：28 µW（最大值）
  • 低泄漏：20 pA（典型值）
  • 提供18引脚DIP/SOIC和20引脚PLCC封装
  • DG528、DG529的绝佳替代器件


ADG528A和ADG529A均为单芯片CMOS模拟多路复用器，分别内置8个通道和4个双通道。片内锁存器有利于与微处理器实现接口。ADG528A根据3个二进制地址和一个使能输入的状态，将8路输入之一切换至公共输出。ADG529A根据2个二进制地址和一个使能输入的状态，将4路差分输入之一切换至公共差分输出。两款器件均提供TTL和5 V CMOS逻辑兼容型数字输入。

ADG528A和ADG529A均采用增强型LC2MOS 工艺设计，信号处理能力提高到VSS 至 VDD ，并且可以在较宽的电源电压范围内工作。这些器件可以采用10.8 V至16.5 V范围内的任意单电源或双电源轻松工作。同时还具有高开关速度和低导通电阻特性。


产品特色

  • 单/双电源供电，容差较大。 单/双电源的额定电压范围均为10.8 V至16.5 V。
  • 轻松接口
    ADG528A和ADG529A可以与微处理器轻松接口。 WR信号用于锁存地址控制线和使能线的状态。 RS信号可清除锁存器中的地址和使能数据，从而导致无输出（所有开关断开）。RS可以连接到微处理器复位引脚。
  • 扩展的信号范围
    采用增强型LC2MOS工艺，击穿电压较高，模拟信号范围提高到VSS至VDD。
  • 先开后合式开关
    保证先开后合式开关动作，从而保护输入信号不受瞬时短路影响。
  • 低泄漏
    漏电流约为20 pA，因而这些多路复用器适合高精密电路。

ADG528A
可锁存8通道多路复用器（ADG508A的锁存版本)

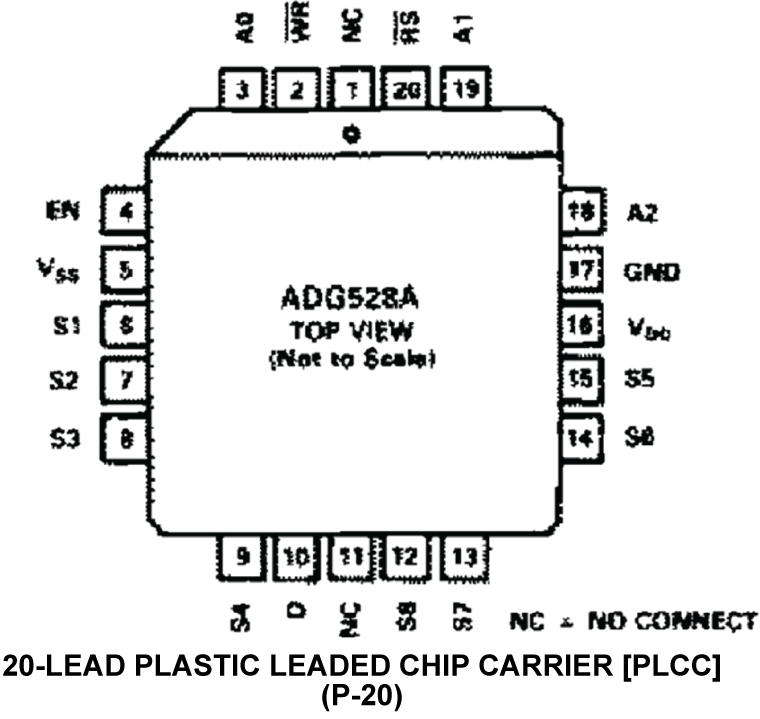

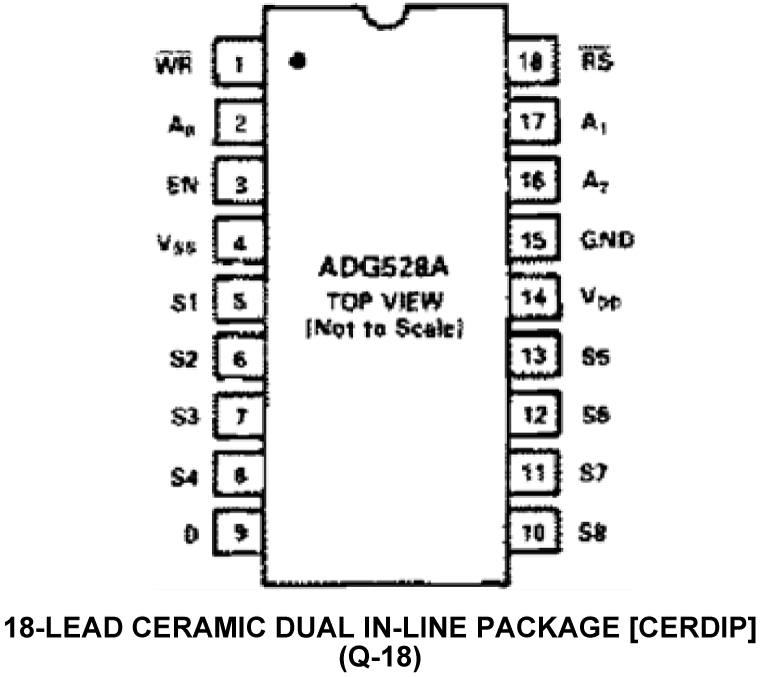

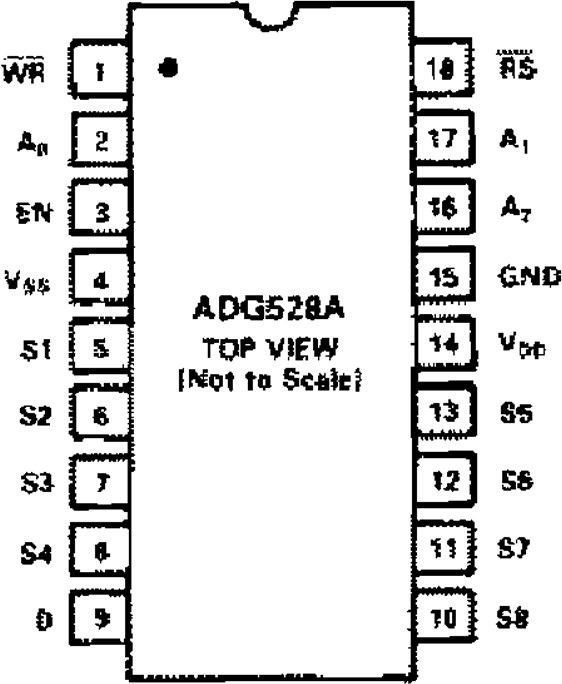

ADG528A Functional Block Diagram ADG528A Pin Configuration ADG528A Pin Configuration ADG528A Pin Configuration
