概览

优势和特点

  • +3 V、+5 V和±5 V电源
  • 超低功耗:< 0.5 µW
  • 低泄漏:< 100 pA
  • 低导通电阻:< 50 Ω
  • 快速开关时间
  • 低电荷注入
  • TTL/CMOS兼容型输入
  • 16引脚DIP和SOIC封装

产品详情

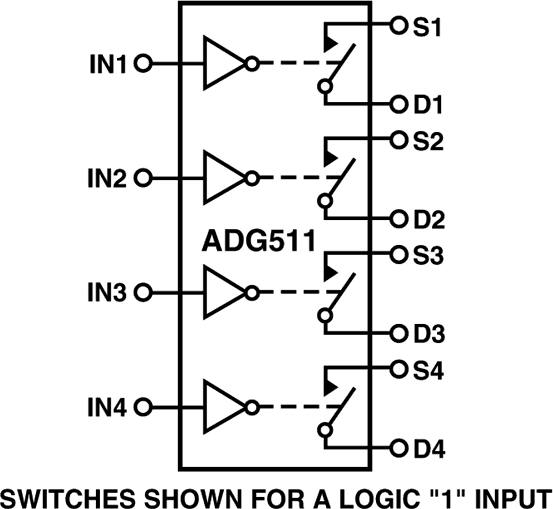

ADG511是一款单芯片CMOS IC,内置四个独立可选的模拟开关。它具有严格控制的低导通电阻和较宽的模拟信号范围,因而非常适合精密模拟信号开关应用。

ADG511开关的接通条件是相关的控制输入为逻辑低电平。接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。所有开关均为先开后合式,适合多路复用器应用。设计本身具有低电荷注入特性,当开关数字输入时,可实现较小的瞬变。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
