ADG433

量产

LC2MOS精密四通道单刀单掷开关

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 最大额定电源电压：44 V
  • 模拟信号范围：± 15 V
  • 低导通电阻：< 24 Ω
  • 超低功耗：< 3.9 µW
  • 先开后合式开关动作
  • TTL/CMOS兼容型输入
  • 低泄漏：<0.25 nA
  • 快速开关时间
    - 接通时间：<165 ns
    - 断开时间：<130 ns
  • DG411/DG412/DG413的直接替代产品
  • 16引脚DIP和SOIC封装
  • 防闩锁“A”级选项

ADG433是一款单芯片CMOS器件，内置四个独立可选的开关。它采用增强型LC2MOS 工艺设计，具有低功耗、高开关速度和低导通电阻特性。

ADG433有两个开关的接通条件是相关控制输入为逻辑高电平，而其它两个开关的控制逻辑则相反。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当开关数字输入时，可实现较小的瞬变。

ADG433
LC2MOS精密四通道单刀单掷开关

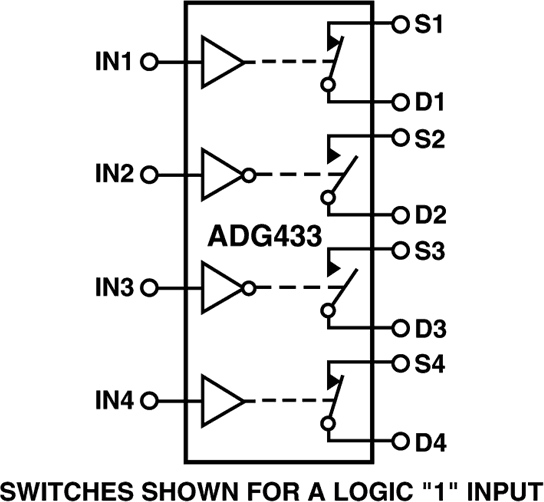

ADG433 Functional Block Diagram
