ADG3232

过期

2:1复用电平转换器，具有1.65 V至3.6 V双向电平转换功能

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 采用1.65 V至3.6 V供电轨供电
  • 单向信号路径，双向电平转换
  • 小型8引脚SOT23封装
  • 短路保护
  • LVTTL/CMOS兼容型输入

ADG3232是一款2:1复用电平转换器，采用亚微米工艺制造，电源电压低至1.65 V。保证工作电压范围为1.65 V至3.6 V。它采用两个电源电压工作，可进行双向电平转换，即低压转高压和高压转低压。信号路径为单向，数据只能从A流向Y。

这类器件可用于工作电平不同的器件间通信。

这款复用电平转换器采用此类引脚数量尺寸较小的封装之一。8引脚SOT23封装仅需8.26 mm2电路板空间。
ADG3232
2:1复用电平转换器，具有1.65 V至3.6 V双向电平转换功能

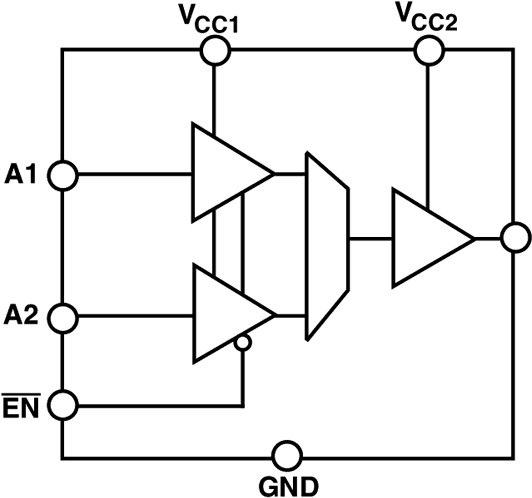

ADG3232-fbl
