ADE7761B

不推荐用于新设计

电能计量IC，内置故障和零线断线检测

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高精度、有功电能计量IC支持IEC 62053-21标准
  • 在1000:1的动态范围内误差小于0.1%
  • 对频率输出F1和F2提供有功功率
  • 高频输出CF设计用于校准和提供瞬时有功功率
  • 相位和零线电流持续监控允许在双线分配系统中实现故障检测
  • 电流通道输入电平非常适合用于分流和电流变压器传感器
  • 取两个电流（相位或零线）中较大者进行计费，包括在故障情况发生期间
  • 电压和电流输入的持续监控可实现零线断线检测
  • 检测到零线断线时，使用一个电流输入（相位或零线）进行计费
  • 两个逻辑输出（FAULT和REVP）可用于指示潜在的接线错误、故障或零线断线情况
  • 直接驱动机电计数器和二相步进电机（F1和F2）
  • 专有ADC和DSP可在变化较大的环境条件下长期保持高精度特性

ADE7761B是一款精确的容错电能计量IC，设计用于双线式分配系统。该产品的技术规格超越了IEC 62053-21标准所列的精度要求。ADE7761B上采用的模拟电路是ADC和基准电压源电路。所有其他信号处理（例如，乘法和滤波）都在数字域中实现。这种方式能够始终在极端环境条件下提供出色的稳定性和精度。与ADE7751相似，ADE7761B通过持续监控相位和零线电流，实现故障检测方案。电流差值超过6.25%时，表明有故障发生。

ADE7761B通过持续监控输入电压，实现零线断线检测方案。检测到零线断线情况后（无电压输入），ADE7761B继续根据有功电流信号进行计费（参见“零线断线模式”部分）。如果FAULT引脚变为高电平，则表明有零线断线情况发生。ADE7761B在低频输出F1和F2上提供平均有功功率信息。CF逻辑输出提供瞬时有功功率信息。

ADE7761B在VDD电源引脚上有一个电源监控电路。内部相位匹配电路确保电压和电流通道相匹配。内部空载阈值确保空载时ADE7761B不会出现爬电现象。

ADE7761B
电能计量IC，内置故障和零线断线检测

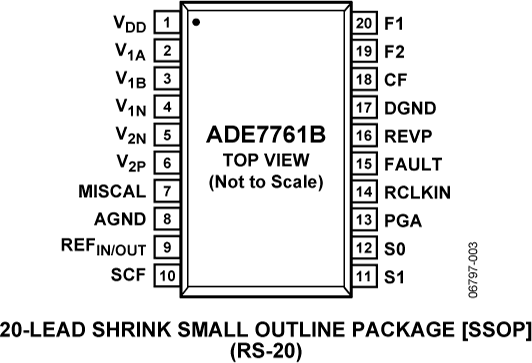

ADE7761B Functional Block Diagram ADE7761B Pin Configuration
