ADDI9036：带可编程时序和V驱动器的CCD TOF信号处理器数据手册（修订版Sp0）4/24/2019PDF94 K
概览
优势和特点
- 12 位 45 MHz ADC
- 具有可变增益的 CDS
- 0 dB 至 36 dB 10 位 VGA
- 具有可变电平控制功能的黑色电平钳位
- 具有 174 ps 分辨率的精密时序内核
- 集成式 7 通道 H 驱动器和 RG 时钟驱动器
- 7 通道 LD 驱动器
- 集成式 16 通道 V 驱动器
- 完整的片内 ISA 时序发生器
- I2C 串行接口
- 支持 1 或 2 个数据通道的 MIPI CSI-2 传输接口
- 用于外部晶体的片内驱动器
- 8 个 GPO
- 间距为 0.5 mm 的 6 mm × 6 mm 117 球 WLCSP 封装
产品详情
ADDI9036 是一款适用于电荷耦合器件 (CCD) 飞行时间 (TOF) 成像应用的完整 45 MHz 前端解决方案。ADDI9036 包括一个模拟前端 (AFE)、一个可编程指令集架构 (ISA) 时序发生器 (ISATG)、一个 7 通道激光二极管 (LD) 驱动器、一个 7 通道 H 驱动器和一个 16 通道垂直驱动器（V 驱动器）。精密时序®内核允许调整 CCD 水平时钟和 LD 输出，在 45 MHz 频率下工作时的分辨率约为 174 ps。
AFE 包括黑色电平钳位、一个相关双采样器 (CDS)、一个可变增益放大器 (VGA) 和一个 12 位模数转换器 (ADC)。AFE 数据通过 MIPI® CSI-2 传输接口进行输出。
可通过 I2C 串行接口对内部寄存器进行编程。
ADDI9036 采用 6 mm × 6 mm 117 球 WLCSP 封装，并可以在 −20°C 至 +85°C 的工作温度范围内工作。
应用
- TOF CCD 相机
填写保密协议 (NDA) (PDF) 后即可提供完整文档。 将填写完的表格通过电子邮件发送至 afe.ccd@analog.com。 请注意以下事项：
- 文档的技术支持仅限于满足特定资质条件的合格客户，这些条件包括但不限于：有关 TOF/光学器件/成像系统的技术知识和年度业务潜力；
- ADI 公司与不同设计合作伙伴联合，他们具有针对不同市场开发自定义 TOF 设计的专业知识。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

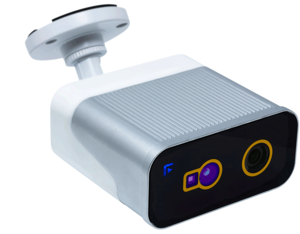

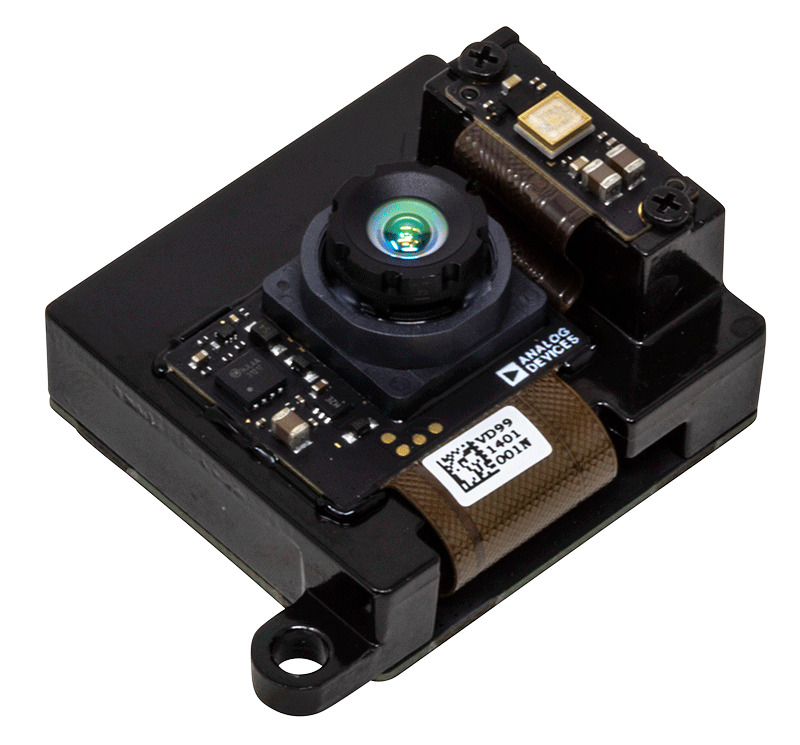

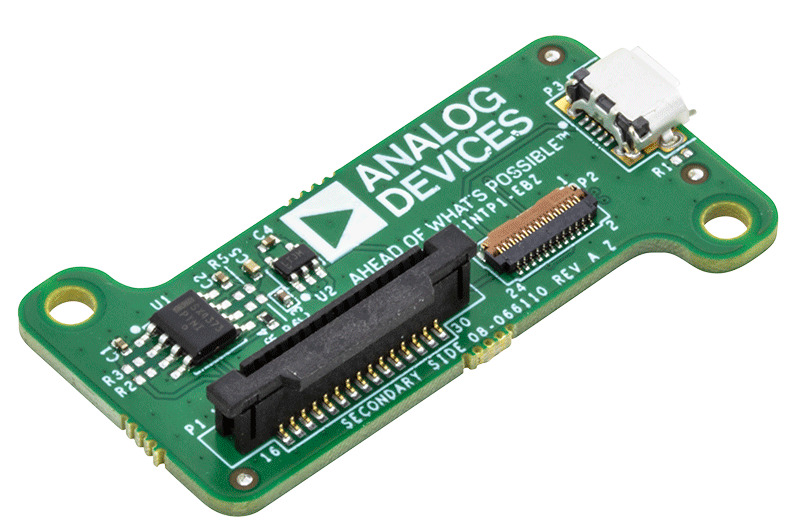

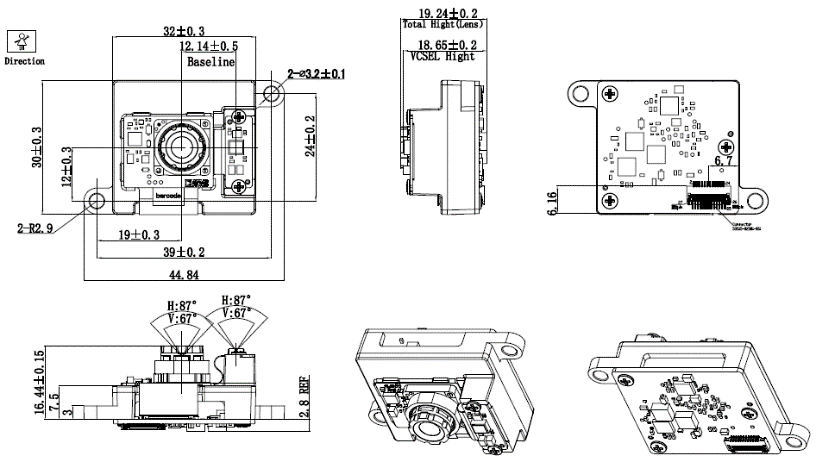

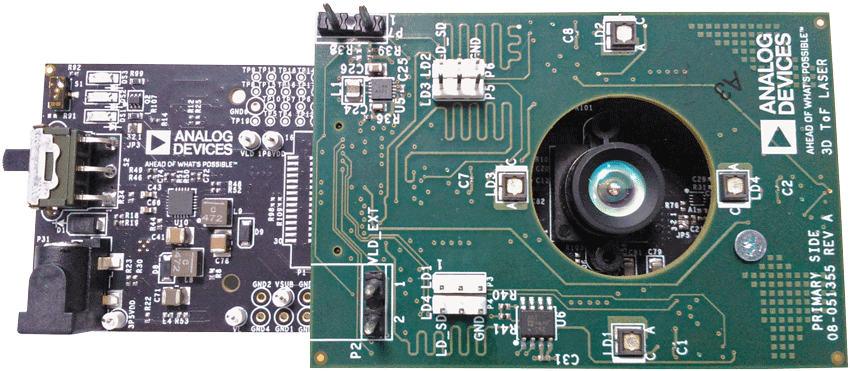

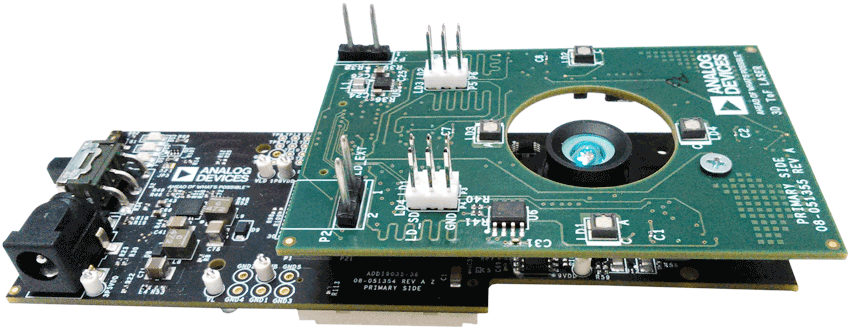

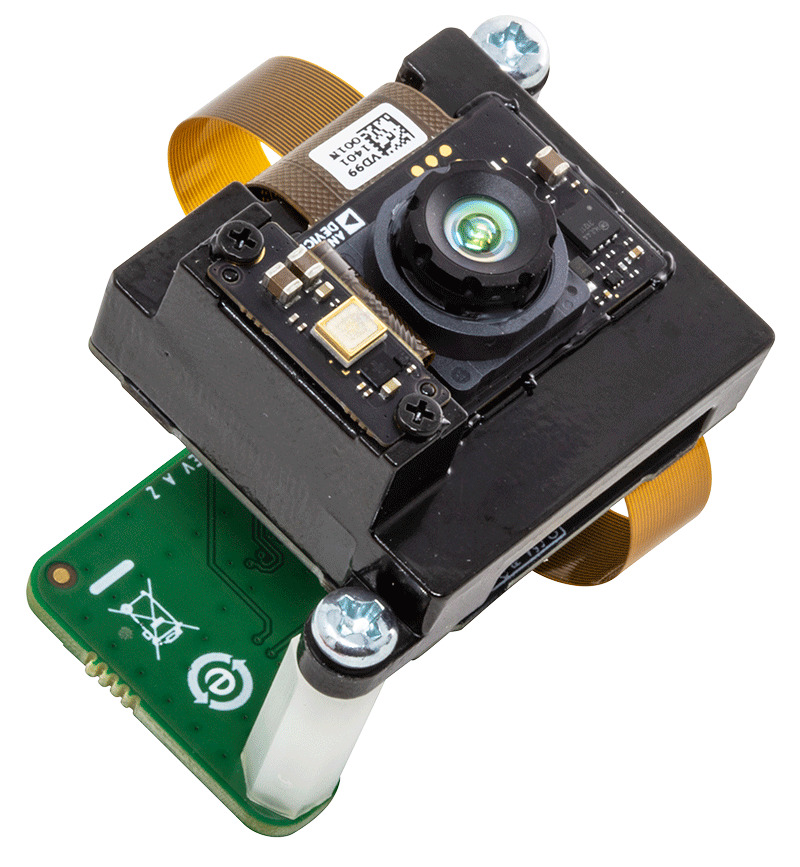

评估套件 (3)
