ADD8708

过期

18通道伽玛缓冲器，内置稳压器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 18路精密伽玛基准电压输出
  • 掩模编程伽玛电阻：
    0.2%分辨率和0.1%精度
  • 掩模编程稳压器:
    0.4% 精度
  • 顶部9个缓冲器摆幅达到VDD
  • 底部9个缓冲器摆幅达到GND
  • 单电源供电：7.5 V至16.5 V
  • 伽玛电流驱动：每个通道15 mA
  • 峰值输出电流：150 mA
  • 输出电压可在负载条件下保持稳定
  • 与ADD8709引脚兼容
  • 48引脚、无铅LQFP和LFCSP封装

ADD8708是一款18通道集成式伽玛基准电压源，用于高分辨率液晶电视和监视器面板。输出缓冲器具有高电流驱动能力和低失调电压，可提供精确而稳定的伽玛曲线。顶部9个通道的输出摆幅达到VDD，底部9个通道的输出摆幅达到GND。

由于集成了伽玛设置电阻，外部元件数量大幅减少，同时伽玛曲线精度得以提高。为了适应多列驱动器和面板架构，ADD8708可利用500 Ω片内电阻串进行掩模编程，从而达到0.2%分辨率。抽头点可与外部连接，便于对备选伽玛曲线进行测试。片上稳压器为电阻串提供固定输入，从而将伽玛曲线与电源纹波隔离。

ADD8708的额定温度范围为–40°C至+105°C，提供48引脚、无铅、引脚架构芯片级封装和无铅、薄型、四方扁平封装。

ADD8708
18通道伽玛缓冲器，内置稳压器

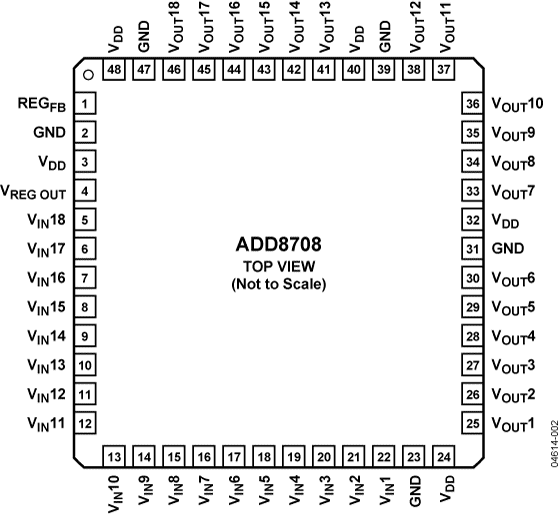

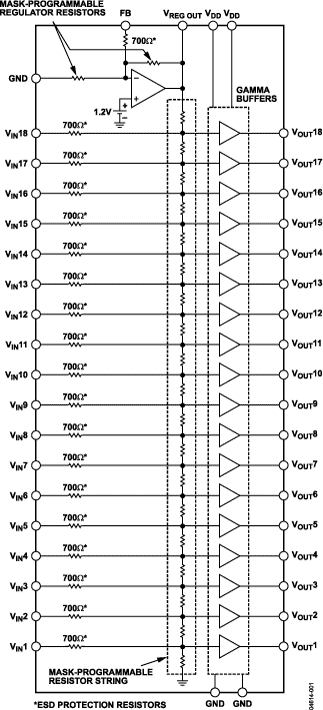

564952665ADD8708-fbl 49869514840925ADD8708-pc
