ADCMP608
Rail-to-Rail, Fast, Low Power 2.5 V to 5.5 V, Single-Supply TTL/CMOS Comparator
更多
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- 额定轨到轨电压VCC：2.5 V至5.5 V
- 输入共模电压范围：−0.2 V至VCC + 0.2 V
- 低突波CMOS-/TTL-兼容输出级
- 传播延迟：40 ns
- 低功耗：1 mW (2.5 V)
- 关断引脚
- 电源抑制：>60 dB
- 工作温度：-40°C至+125°C
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADCMP608是一款快速比较器，采用ADI公司的专有XFCB2工艺制造。这款比较器具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从V EE − 0.2 V至VCC + 0.2 V，低噪声，TTL-/CMOS-兼容输出驱动器，以及关断输入。在电源电流典型值为500 µA时，该器件提供40 ns传播延迟、10 mV过驱性能，可驱动15 pF负载。
这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电，输入信号范围为-0.2 V至+2.7 V；也可采用最高+5.5 V正电源供电，输入信号范围为-0.2 V至+5.7 V。
TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时，输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。

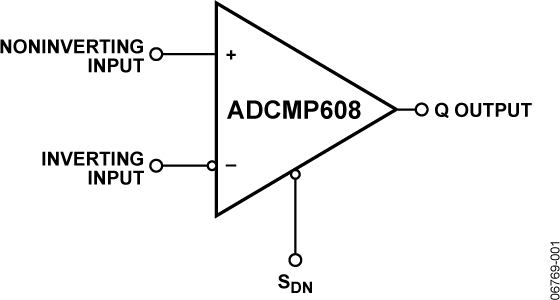

ADCMP608采用6引脚小型SC70封装，提供单端输出和关断引脚。
应用
数据手册, Rev. 0, 4/07
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADCMP608
文档
筛查
1 应用
-
全部
-
数据手册
-
全部
-
英文
-
日文
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADCMP608BKSZ-REEL7 |
6-Lead SC70
|
|
- ADCMP608BKSZ-REEL7
- 引脚/封装图-中文版
-
6-Lead SC70
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
3月 23, 2009
- 09_0041
ADWIL Fab XFCB2 Front End Manufacturing Change
ADCMP608BKSZ-REEL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
3月 23, 2009
- 09_0041
ADWIL Fab XFCB2 Front End Manufacturing Change
评估套件 1
EVAL-ADCMP608
ADCMP608 评估板
产品详情
