ADCMP380: Ultralow Power Voltage Comparator with Reference Data Sheet (Rev. B)4/22/2105PDF224 K
概览
优势和特点
- 带片内基准电压源的比较器
- 超低功耗，ICC = 92 nA（典型值）
- 低至0.5 V的精密低压监控
- 传播延迟：23 μs（典型值）
- 开漏型输出
- 在全温度范围内提供精确的内部基准电平
- 1 V时为±1.6%
- 0.5 V时为±2.2%
- 使能输入
- 采用1.46 mm x 0.96 mm WLCSP封装
- 工作温度范围： −40°C至+85°C
产品详情
ADCMP380是一款适合一般应用的超低功耗电压比较器，内部集成基准电压源。 超低功耗使该器件适合对电源效率敏感的系统，例如电池供电的便携式设备和电表。
ADCMP380提供0.5 V和1 V两种内部基准电压，全温度范围内的精度分别为±2.2%和±1.6%。此内部基准电压源使得器件能够精确监控低至0.5 V的目标节点。 利用使能输入，无论输入处于何种状态，用户都可以让输出保持低电平。
ADCMP380采用6引脚1.46 mm x 0.96 mm WLCSP封装，额定温度范围为−40°C至+85°C。
应用
- 便携式/电池供电设备
- 电池监控器
- 能量采集
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

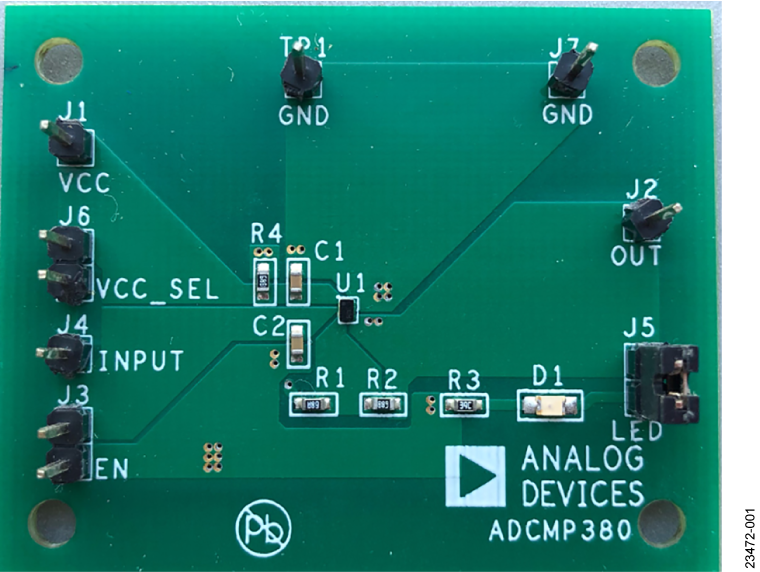

评估套件 (1)
