ADAU1702
量产SigmaDSP® 28/56位音频处理器，内置两个ADC和四个DAC
- 产品模型
- 2
概述
- 28-/56位、25 MIPS数字音频处理器
- 2个ADC：SNR为100 dB，THD + N为−83 dB
- 4个DAC：SNR为104 dB，THD + N为−90 dB
- 完全独立工作
从串行EEPROM自引导
辅助ADC配有4路输入多路复用器，用于模拟控制
GPIOs 用于数字控制和输出
- 可利用SigmaStudio™图形工具实现完全编程
- 28位× 28位乘法器，内置56位累加器，可实现完全双精度处理
- 时钟振荡器可从晶振产生主时钟
- 欲了解更多特性，请参考数据手册

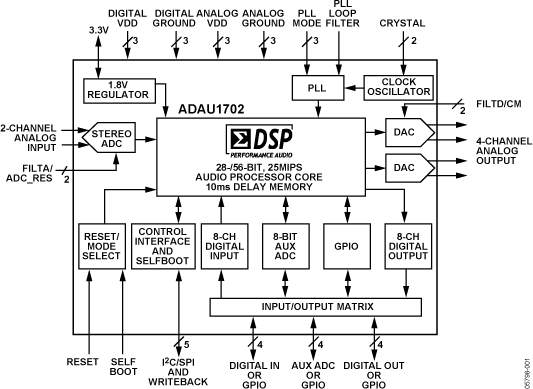

ADAU1702是一款完整的单芯片音频系统，内置28/56位音频DSP、ADC、DAC及类似微控制器的控制接口。信号处理技术包括均衡、分频、低音增强、多频段动态处理、延迟补偿、扬声器补偿和立体声声像加宽，可以用来弥补扬声器、功放和听音环境的实际限制，从而明显改善音质体验。
这种信号处理技术堪比高端演播室设备所用的技术。大部分处理采用完全56位双精度模式完成，因而低电平信号性能极佳。ADAU1702是一款完全可编程的DSP。借助方便易用的SigmaStudio软件，用户可以利用双二阶滤波器、动态处理器、电平控制和GPIO接口控制等模块，以图形方式配置自定义信号处理流程。
ADAU1702程序可以在上电时通过其自引导机制从串行EEPROM加载，或者从外部微控制器加载。关断时，可以将参数的当前状态从ADAU1702写回EEPROM，以便下次运行程序时重新调用。
两个Σ-Δ型ADC和四个Σ-Δ型DAC提供98.5 dB的模拟输入至模拟输出动态范围。各ADC的THD + N为−83 dB，各DAC的THD + N为−90 dB。利用数字输入和输出端口，可以与其它ADC和DAC实现无缝连接。ADAU1702通过I2C总线或四线式SPI端口进行通信。
