概览

优势和特点

  • 低噪声:2.4 nV/√Hz折合到输入端的电压噪声(最大增益设置下)
  • 宽输入信号带宽:500 kHz(1.2 MSPS采样速率)、16位分辨率
  • 支持的额外采样速率:300 kSPS、450 kSPS、600 kSPS、900 kSPS和1.8 MSPS
  • 4差分同步采样通道
  • 无需有源抗混叠滤波器
  • LNA和PGA,具有45 dB增益范围、6 dB步进
  • 可选均衡器
  • 灵活的数据端口支持串行或并行模式
  • 支持FMCW雷达系统的FSK模式
  • 1.5 V片内基准电压源
  • 内部振荡器/PLL输入:16 MH至54 MHz高速串行数据接口
  • 欲了解更多特性,请参考数据手册

产品详情

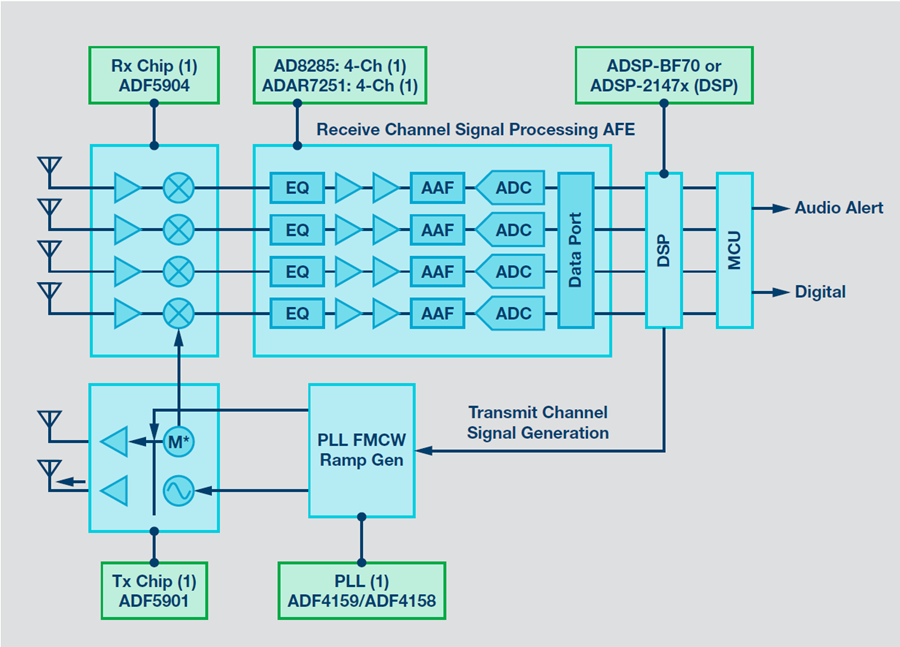

ADAR7251是一款16位、4通道、同步采样模数转换器(ADC),尤其适合汽车LSR-FMCW或FSK-FMCW雷达系统等应用。 四个通道每个均内置低噪声放大器(LNA)、可编程增益放大器(PGA)、均衡器、多位Σ-Δ ADC和抽取滤波器。

只需几个外部无源器件,前端电路可直接连接到MMIC输出。 ADAR7251无需高阶抗混叠滤波器、驱动运算放大器和外部双极性电源。 ADAR7251还提供精确的通道间漂移匹配。

ADAR7251具有片内锁相环(PLL),允许系统采用各种时钟频率,具有极大的灵活性。 CONV_START输入和DATA_READY输出信号使ADC与外部斜坡同步,用于FSK-FMCW雷达等应用。

ADAR7251支持串行和并行接口,可编程采样速率为300 kSPS至1.8 MSPS,可轻松连接到系统中的数字信号处理器(DSP)和微控制器单元(MCU)。

应用

  • 汽车LSR系统
  • 数据采集系统

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

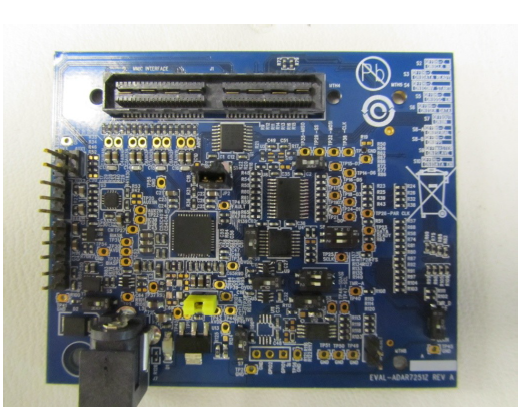

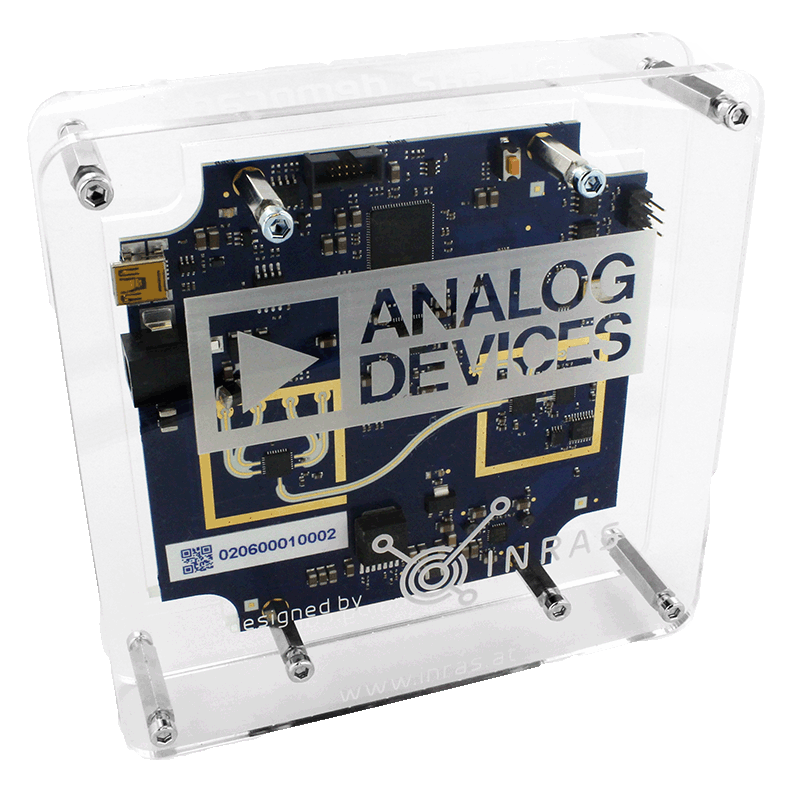

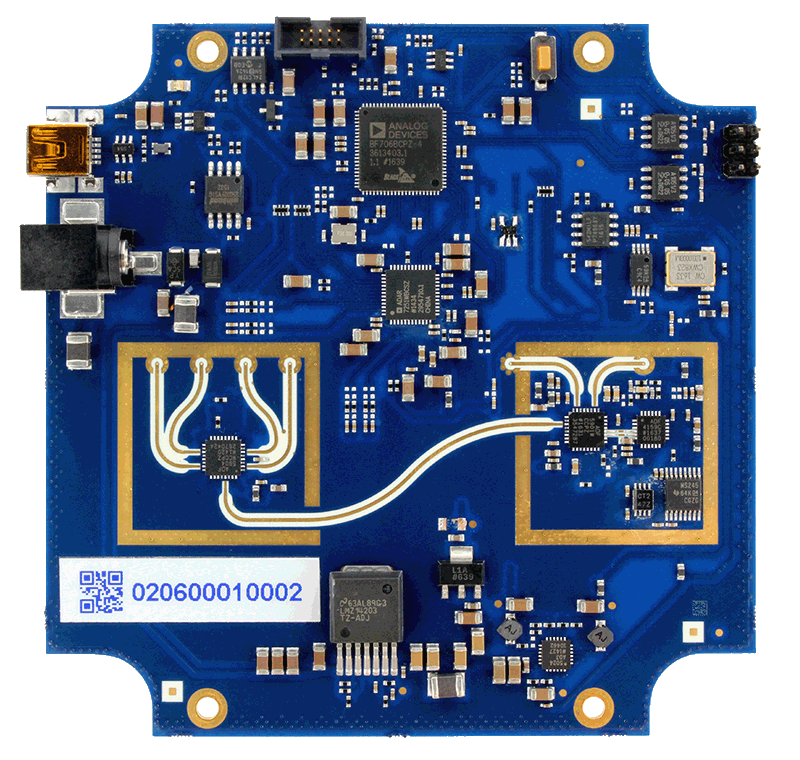

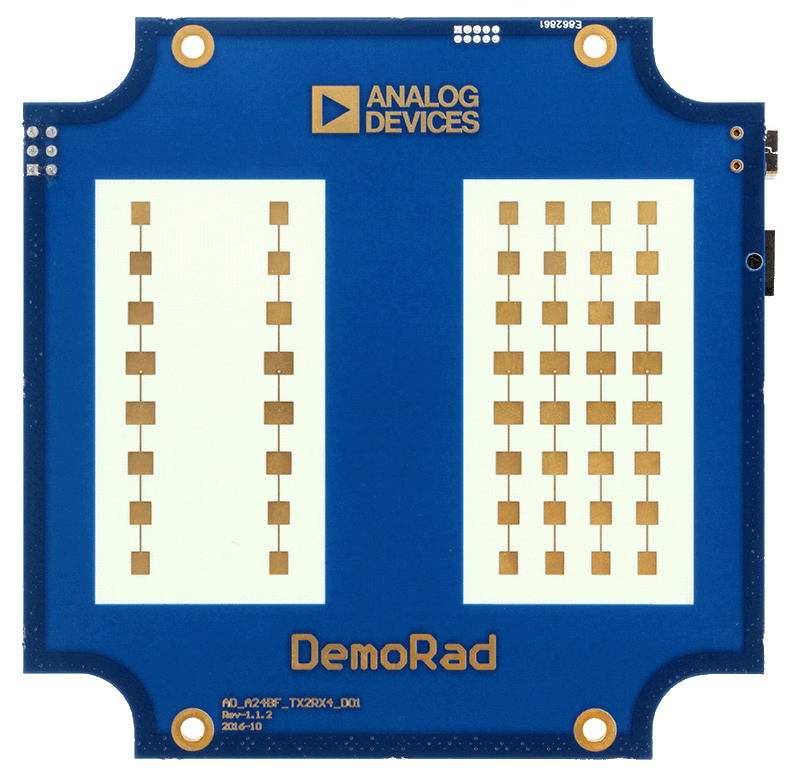

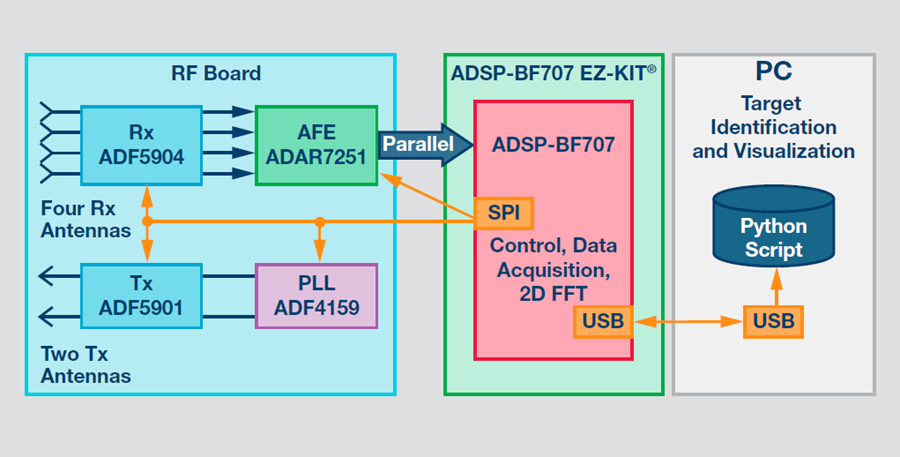

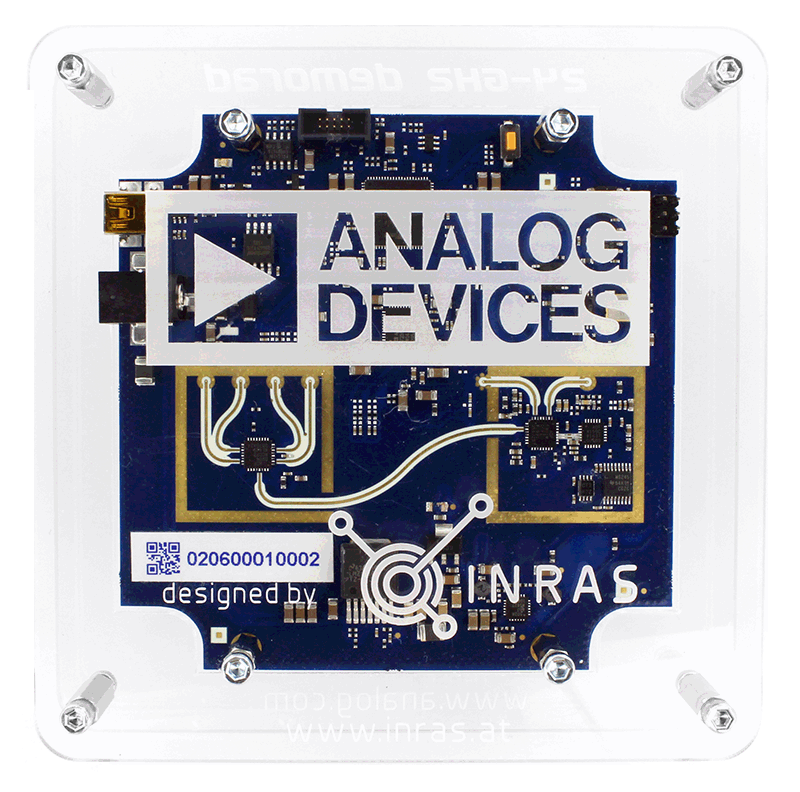

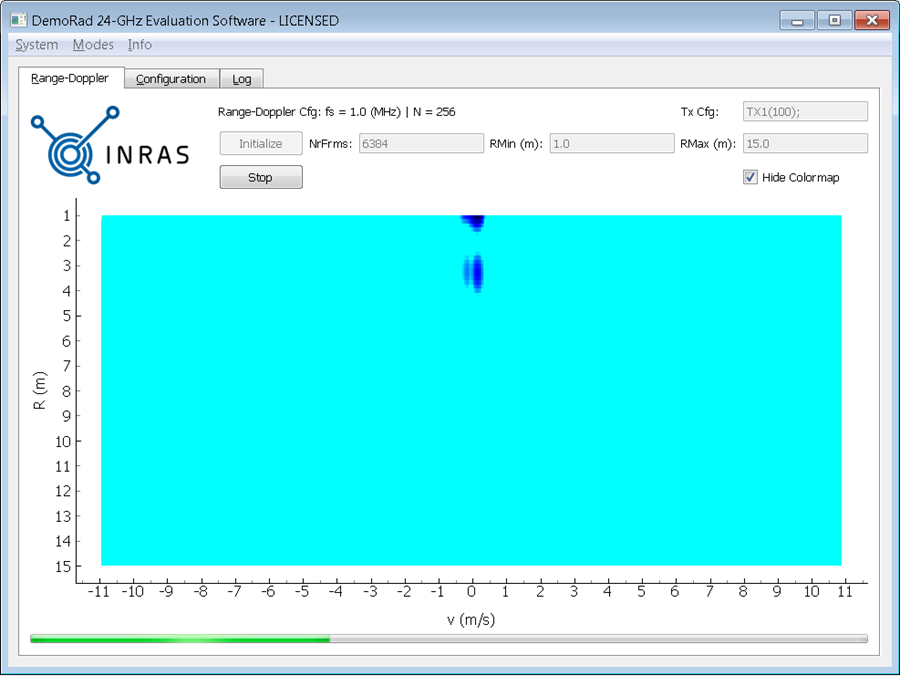

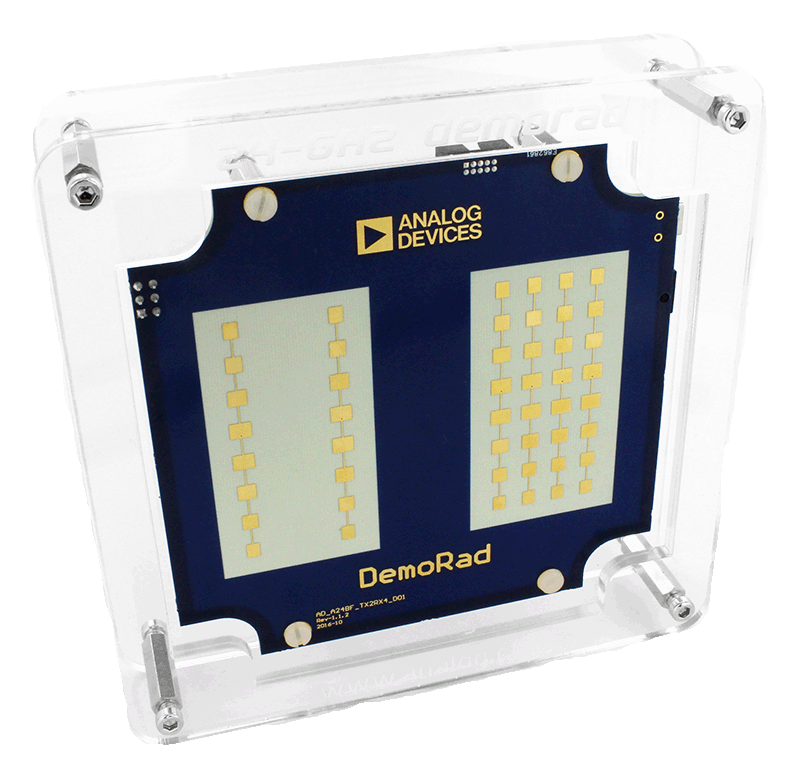

评估套件 (2)

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
ADAR7251WBCSZ 材料声明 质量和可靠性 48-Lead LFCSP (7mm x 7mm w/ EP)
ADAR7251WBCSZ-RL 材料声明 质量和可靠性 48-Lead LFCSP (7mm x 7mm w/ EP)
