概览

优势和特点

  • 双通道同步采样ADC
  • 集成差分放大器/ADC驱动器
  • 单端至差分转换
  • 封装尺寸、7 mm × 6 mm、72引脚CSP_BGA封装
  • 相对分立式解决方案,尺寸缩小6倍
  • 片内参考电路,可以生成VOCM
  • CMOS、DDR CMOS或DDR LVDS输出
  • 可选数据输出随机数发生器
  • 可选时钟占空比稳定器
  • 关断和休眠模式
  • 串行SPI端口以执行配置

产品详情

ADAQ8092是一种14位、105 MSPS、高速双通道数据采集(DAQ) μModule®解决方案。该器件采用系统级封装(SiP)技术,将信号调理、模数(ADC)驱动器、基准电压源和ADC集成在单个封装中。μModule解决方案通过将设计人员选择、优化和布局器件的重任移交给器件,简化了高速数据采集系统的开发过程。ADAQ8092将尺寸缩小了6倍。

内置电源解耦电容增强了电源抑制性能,使其成为可靠的DAQ解决方案。ADAQ8092的工作温度范围为−40°C至+105°C。

应用

  • 通讯
  • 蜂窝基站

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

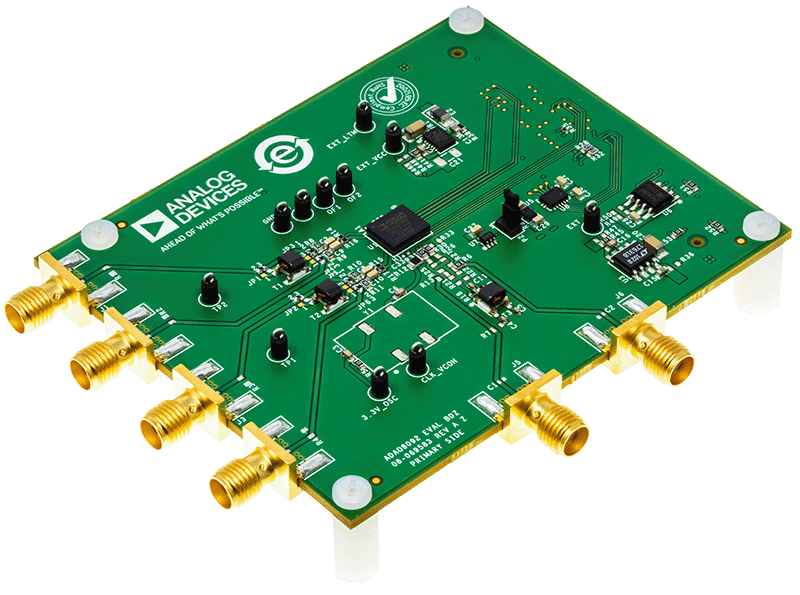

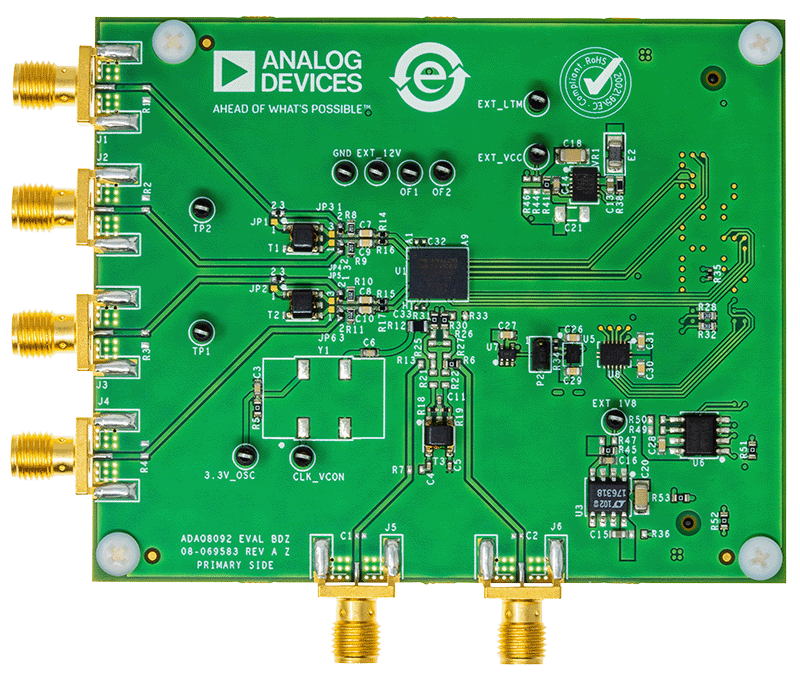

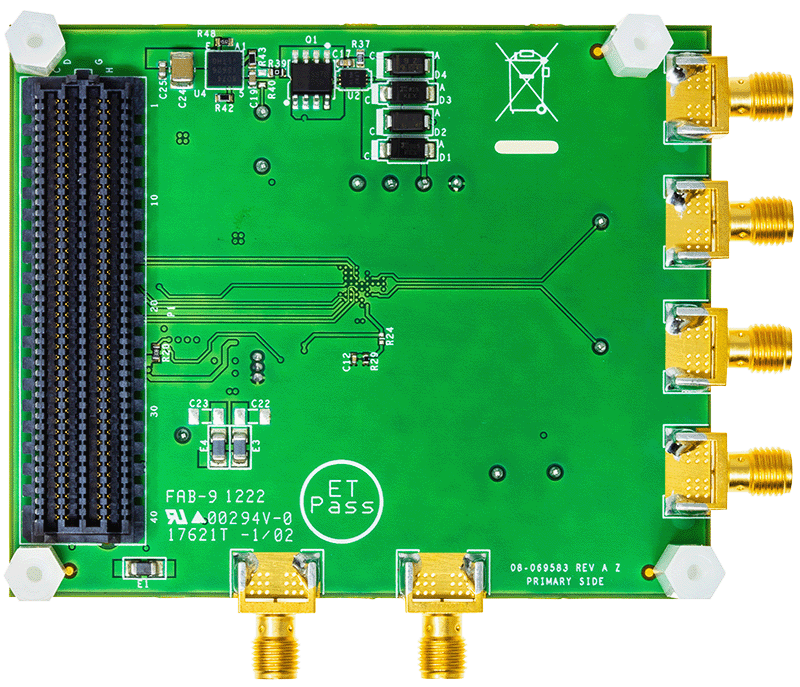

评估套件 (1)
