概览

优势和特点

  • 双通道同步采样ADC
  • 集成差分放大器/ADC驱动器
  • 单端到差分输入配置电路
  • LVDS输出功能
  • 用于配置的串行 SPI 端口
  • 板载电源方案

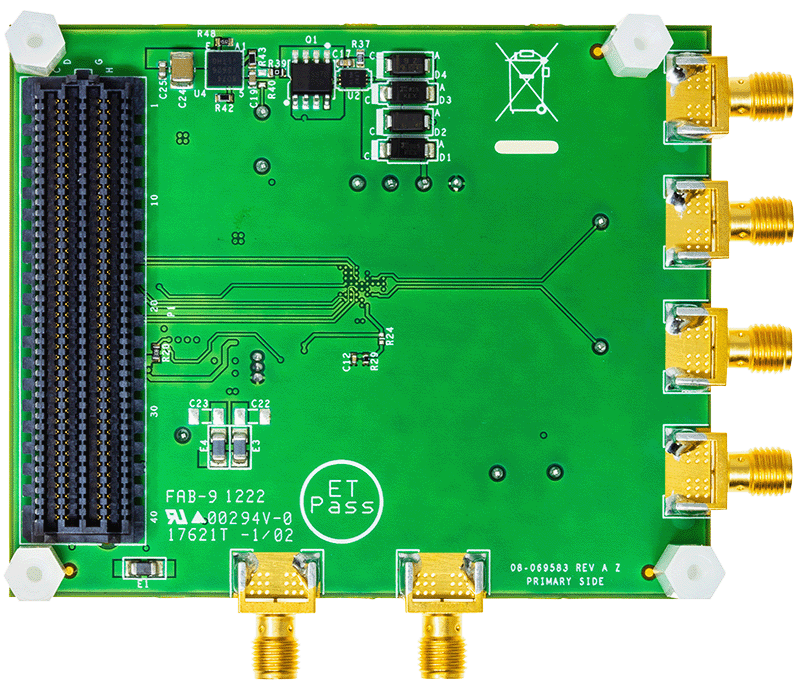

  • FMC-LPC 系统板连接器

产品详情

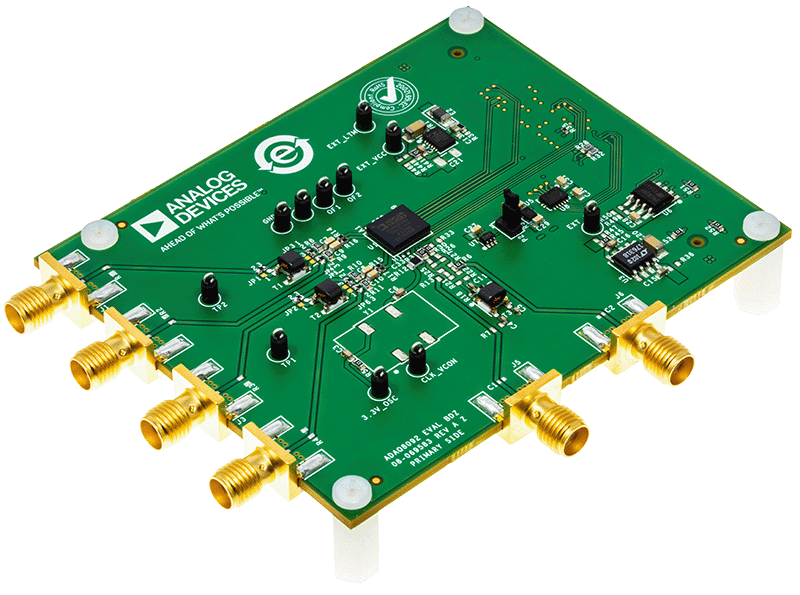

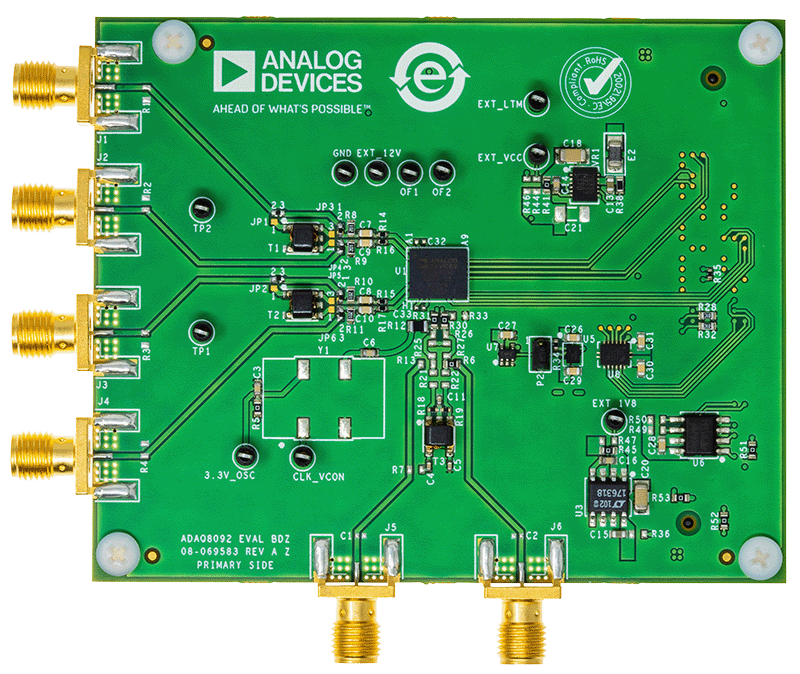

EVAL-ADAQ8092-FMCZ评估ADAQ8092，后者是一个14位105MSPS高速双通道数据采集µ模块解决方案。该设备采用系统封装（SiP），集成了三个常用的信号处理和调节模块。

该EVAL-ADAQ8092-FMCZ板无需外部电源即能工作，时钟源内需要一个非常细微的抖动。我们建议采用DC1075B来改进时钟信号源。有关 ADAQ8092的完整详细信息，请参阅 ADAQ8092数据手册，在使用 EVAL-ADAQ8092-FMCZ时，必须同时参阅该数据手册和本用户指南。

相关产品

包装内含

  • EVAL-ADAQ8092-FMCZ 评估板
  • 包含系统板引导软件和 Linux操作系统的Micro-SD存储卡（带适配器）

系统需求

需要的设备

  • 运行 Windows 7 或 Windows 10 操作系统的 PC
  • EVAL-ADAQ8092-FMCZ
  • 带 12 V 墙壁适配器电源的 Digilent ZedBoard
  • 电源：
  • Rohde& Schwarz SMA100A（时钟源）——建议配备
  • Keysight 336xx系列（信号生成器）——建议配备
  • DC1075B（时钟分频器）——建议配备
  • SMA电缆
  • 衰减器
  • 以测试信号频率为中心的TTE带通滤波器——建议配备
  • SD卡
  • SMA适配器（公到公）

文档

  • 查看全部 (2)
  • 演示板原理图 (1)
  • 用户手册 (1)
    • Document Type

    软件

    评估软件

    WIKI
    ADI Kuiper Linux for Evaluation
    Download the latest SD card image for use with this Evaluation board and ACE software.

    ACE软件

    ZIP
    1.5 MB
    ACE plug-in for Board.ADAQ8092 1.2022.39200 [5月 14 24]
    The ADAQ8092 Plugin currently supports the EVAl-ADAQ8092-FMCZ board. The ADAQ8092 is a 14-bit, 105 MSPS, high-speed dual-channel data acquisition(DAQ) μModule® solution.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4月 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
