概览
优势和特点
- 高达18 V的输入过压（电池短路）保护
- 电池短路输出标志用于线路诊断
- 宽输入共模范围，5 V单电源供电
- 高性能视频放大器增益：0.5 V/V
−3 dB带宽：84 MHz
压摆率：250 V/µs（2 V步进） - 出色的视频特性
- 0.1 dB平坦度：28 MHz
- SNR：73 dB（至15 MHz）
- 差分增益：0.1%
- 差分相位：0.1°
- 宽电源电压范围：2.9 V至5.5 V
- 掉电模式
- 节省空间的3 mm × 3 mm LFCSP封装
- 宽工作温度范围：−40°C至+125°C
产品详情
ADA4830-1（单通道）和ADA4830-2（双通道）是单芯片高速差动放大器，集成最高18 V的输入过压（电池短路）保护功能，提供宽输入共模电压范围和出色的ESD鲁棒性。这些器件设计用作差分或伪差分CVBS及其它高速视频信号的接收器，适合在恶劣的高噪声环境下工作，如汽车信息娱乐和视觉系统等。ADA4830-1和ADA4830-2兼具高速和精密特性，可以精确再现CVBS视频信号，同时抑制不需要的共模误差电压。
当检测到输入过压状况时，集成的电池短路保护功能利用快速开关电路，将内部电压节点箝位并保持在安全电平。这种保护使得ADA4830-1和ADA4830-2的输入可以直接连接到远程视频源，如后视摄像头等，而不需要昂贵的串联大电容。
ADA4830-1和ADA4830-2的输入引脚可以承受高达18 V的电池短路电压。
ADA4830-1和ADA4830-2均设计采用2.9 V至5.5 V电源供电，每个通道仅使用6.8 mA的电源电流。这些器件具有单电源供电能力，采用5 V单电源时，输入信号可扩展至接地轨以下8.5 V、地以上8.5 V。驱动150 Ω负载时，放大器的输出摆幅可达任一供电轨的250 mV范围内。
ADA4830-1和ADA4830-2在输出端提供0.5 V/V的增益，这是为了将视频信号保持在视频解码器的容许范围（通常为1 V p-p或更小）。

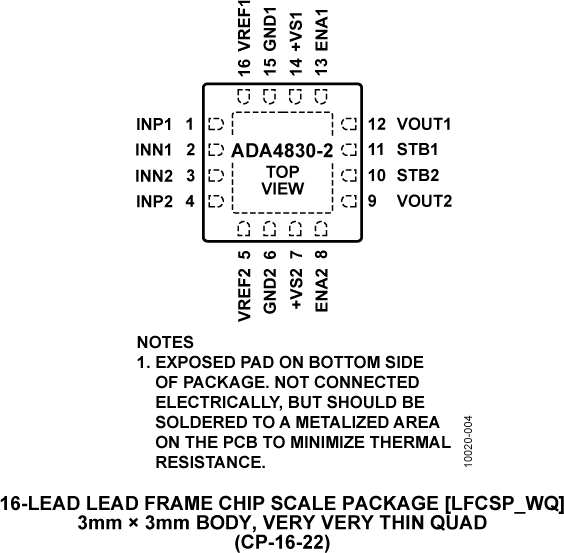

ADA4830-1和ADA4830-2分别采用8引脚和16引脚、3 mm × 3 mm LFCSP封装，额定温度范围为汽车应用温度范围−40°C至+125°C。
应用- 汽车视觉系统
- 汽车信息娱乐
- 监控系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
ADA4830
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADA4830-2BCPZ-R2 | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADA4830-2BCPZ-R7 | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ADA4830-2WBCPZ-R7 | 材料声明 | 质量和可靠性 | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data |
