特性
- 有线电视和地面应用的理想选择
- −3 dB带宽：2.4 GHz
1 dB平坦度：54 MHz至865 MHz - 低噪声系数：4.6 dB
- 低失真
复合二次失真（CSO）：−62 dBc
复合三次差拍（CTB）：−72 dBc - 标称增益：每个输出通道3 dB
- 输出与输出间隔离：25 dB（50 MHz至1000 MHz）
- 75 Ω输入和输出
- 小尺寸封装：16引脚、3 mm × 3 mm LFCSP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADA4304-3/ADA4304-4是75 Ω有源分路器，适用于要求无损信号分离的应用。典型应用包括多调谐器数字机顶盒、有线分路器模块、多调谐器/支持数字有线功能（DCR）的电视以及家庭网关。对于这些应用，传统解决方案要求采用分立无源分路器模块以及独立的固定增益放大器。
ADA4304-3/ADA4304-4采用ADI公司专有的硅-锗（SiGe）互补双极性工艺制造，可实现极低的失真水平，噪声系数为4.6 dB。该器件是一种低成本替代解决方案，它将信号分路器元件和增益模块集成于单芯片中，从而得以简化设计、改善系统性能。ADA4304-3/ADA4304-4采用16引脚LFCSP封装，工作温度范围为−40°C至+85°C工业温度范围。
应用
数据手册，Rev. 0，11/07
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADA4304-4ACPZ-R7 |

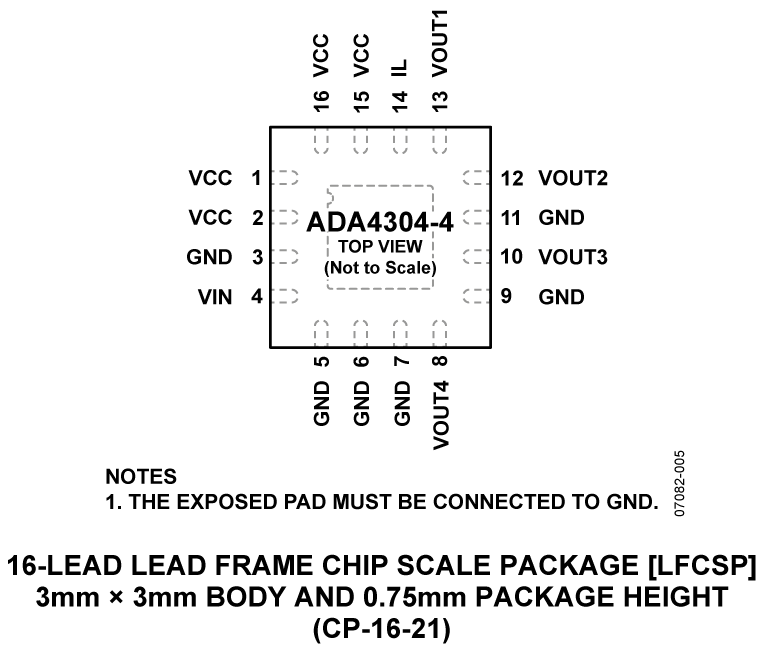

16-Lead LFCSP (3mm x 3mm w/ EP)
|
|
- ADA4304-4ACPZ-R7
- 引脚/封装图-中文版
-
16-Lead LFCSP (3mm x 3mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 13, 2014
- 14_0038
Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.
