AD9737A

AD9737A:11位、2.5 GSPS、RF数模转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 直接RF频率合成(2.5 GSPS更新速率)
    • 直流至1.25 GHz(基带模式)
    • 1.25 GHz至3.0 GHz(混频模式)
  • 业界较领先的单/多载波IF或RF频率合成
  • 双端口LVDS数据接口
    • 工作速率最高达1.25 GSPS
    • 源同步DDR时钟
  • 与AD9739引脚兼容
  • 可编程输出电流:8.7 mA至31.7 mA
  • 低功耗:1.1 W (2.5 GSPS)
更多细节
show more Icon

AD9737A/AD9739A是11位/14位、2.5 GSPS高性能RF DAC,能够合成直流至3 GHz范围内的宽带信号。AD9737A/AD9739A与AD9739的引脚和功能均兼容,但AD9737A/AD9739A不支持同步或RZ模式,且额定工作范围是1.6 GSPS至2.5 GSPS。

由于去除了同步电路,AD9737A/AD9739A上的一些不良干扰(例如图像和分立时钟杂散)在上电循环之间保持固定不变,从而可进行系统校准。AD9739和AD9737A/AD9739A的交流线性度和噪声性能相同。

内置片内控制器使系统集成得以简化。双端口源同步LVDS接口简化了与现有FGPA/ASIC技术的数字接口。片内控制器用于管理外部和内部时钟域随温度而发生的变化,以确保主机与DAC内核间的可靠数据传输。此外还提供一个串行外设接口(SPI),用于器件配置和状态寄存器回读。

AD9737A/AD9739A采用0.18 μm CMOS工艺制造,采用1.8 V和3.3 V电源供电。它们提供160引脚芯片级球栅阵列封装,封装寄生效应很低。

产品聚焦

  1. 能合成第一或第二奈奎斯特区内的高质量宽带信号,带宽最高可达1.25 GHz。
  2. 独特的四通道开关DAC架构,提供出色的交流线性度性能,同时支持混合模式操作。
  3. 双端口、双倍数据速率、LVDS接口,支持2500 MSPS的最大转换速率。
  4. 通过片内控制器管理外部和内部时钟域偏斜。
  5. 可编程8.66 mA至31.66 mA范围的差分电流输出。

应用

  • 宽带通信系统
    • DOCSIS CMTS系统
  • 军用干扰发射器
  • 仪器仪表、自动测试设备
  • 雷达、航空电子

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9737ABBCZ
  • HTML
  • HTML
AD9737ABBCZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2015

- 14_0254

Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2015

- 14_0254

arrow down

Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估

评估套件 2

reference details image

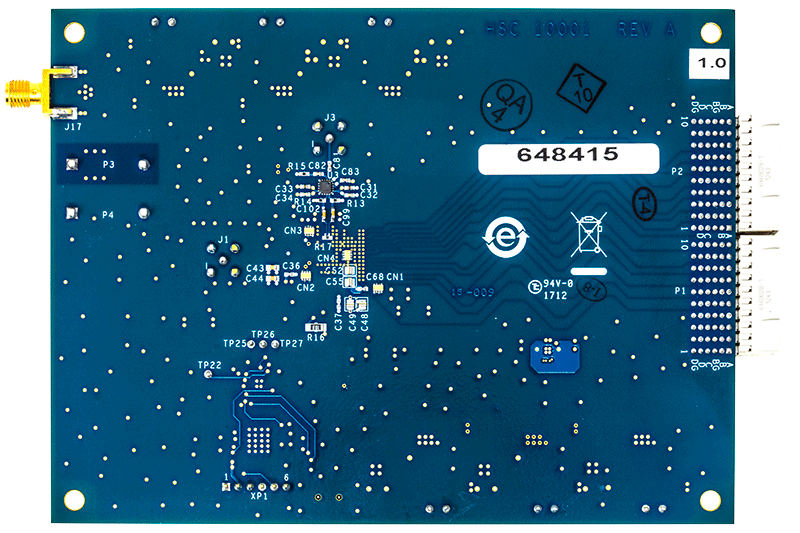

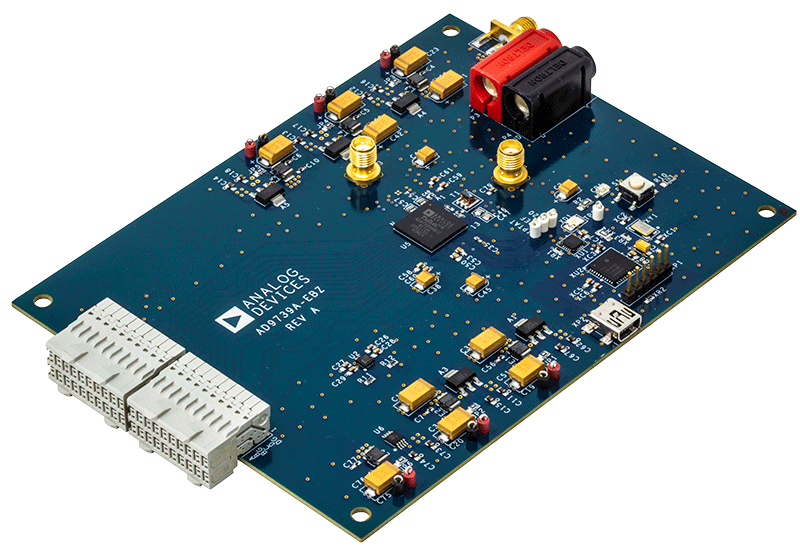

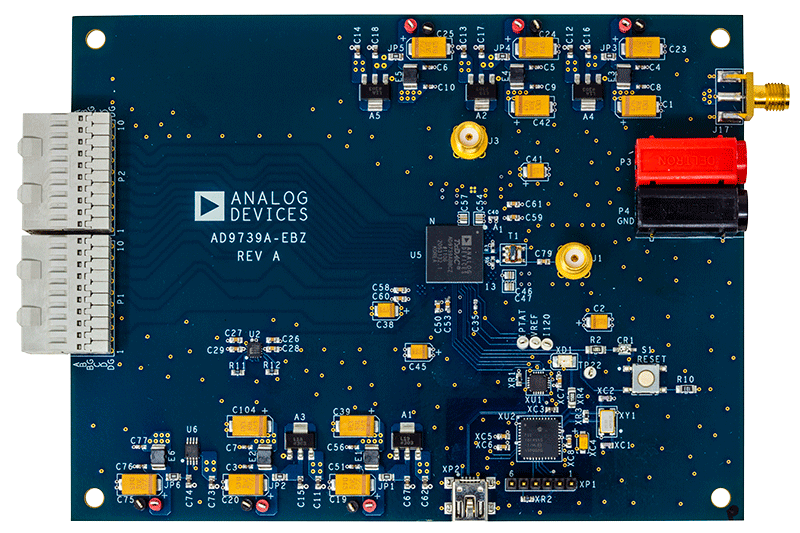

EVAL-AD9737A

AD9737A 评估板

reference details image

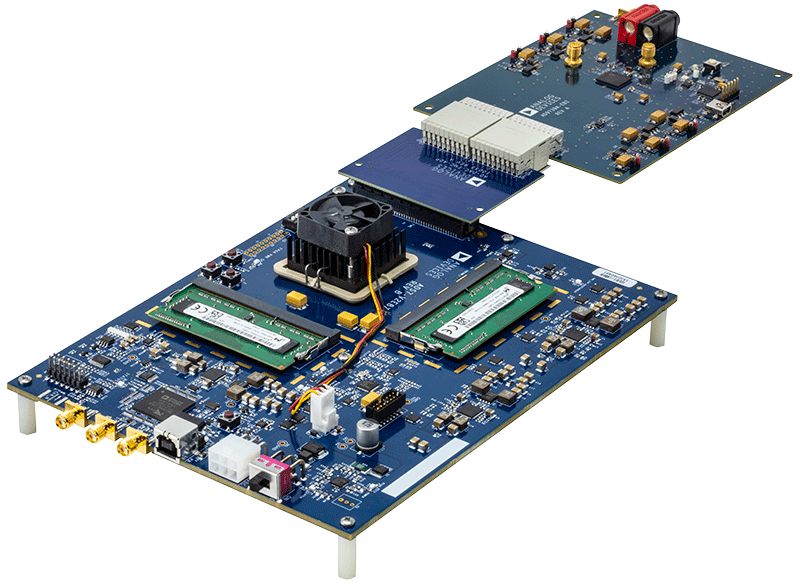

ADS7-V2EBZ

基于FPGA的数据采集套件

zoom

ADS7-V2EBZ

基于FPGA的数据采集套件

基于FPGA的数据采集套件

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例(例如,ADS7-V2用于高速ADC评估)。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台,也不支持独立运行。有关FPGA开发套件,请咨询Xilinx和其认可的代理商
