AD9652

16位、310 MSPS、3.3/1.8 V双通道模数转换器(ADC)

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 高动态范围
    -SNR = 75.0 dBFS（70 MHz，AIN = −1 dBFS）
    -SFDR = 87 dBc（70 MHz，AIN = −1 dBFS）
    -欲了解更多特性，请参考数据手册
  • 出色的IF采样性能
    -SNR = 73.7 dBFS（170 MHz，AIN = −1 dBFS）
    -SFDR = 85 dBc（170 MHz，AIN = −1 dBFS）
    -全功率带宽为465 MHz
  • 片内3.3 V缓冲器
    -可编程输入范围为2 V p-p至2.5 V p-p（默认值）
  • 差分时钟输入接收机，带1、2、4和8整数输入（时钟分频器输入最高可达1.24 GHz）
  • 内部ADC时钟占空比稳定器
  • SYNC输入允许多芯片同步
  • 总功耗：
    2.16 W
    -3.3 V和1.8 V 电源电压
  • DDR LVDS（ANSI-644电平）输出
  • 串行端口控制
  • 节能的掉电模式


更多细节
show more Icon
AD9652是一款双通道、16位、采样速率最高达310 MSPS的模数转换器(ADC)。 它用于支持高要求、高速度信号处理应用，该应用需要在宽输入频率范围（最高达465 MHz）具有出色的动态范围。 其出色的低本底噪声(-157.6 dBFS)和大信号无杂散动态范围(SFDR)性能（超过85 dBFS，典型值）可在大信号存在的情况下解析低电平信号。

这款双通道ADC内核采用多级、流水线架构，并集成了输出纠错逻辑。 高性能片内缓冲器和内部基准电压源简化了外部驱动电路接口，同时保持ADC的出色性能。

AD9652可支持最高达1.24 GHz的输入时钟频率，其采用1、2、4和8整数时钟分频器来生成ADC采样时钟。 提供占空比稳定器来补偿ADC时钟占空比的波动。 来自每个ADC的16位输出数据（带超量程位）与双数据速率(DDR)时钟在单独的LVDS输出端口交错。 设置与控制编程利用三线式SPI兼容型串行接口来完成。

AD9652采用144引脚CSP_BGA封装，额定温度范围为−40 ℃至+85 ℃工业温度范围。该产品受正在申请中的美国专利保护。

产品特色

  1. 集成双通道、16位310 MSPS ADC。
  2. 片内缓冲器简化ADC驱动器接口。
  3. 采用3.3 V和1.8 V电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。
  4. 取得专利的差分输入在最高至485 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
  5. SYNC输入可在多个设备之间实现同步。
  6. 三线式、3.3 V或1.8 V SPI端口，用于寄存器编程和回读。

应用

  • 军用雷达和通信
  • 多模式数字接收机（3G或4G）
  • 测试和仪器仪表
  • 智能天线系统
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD9652

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 04/01/2014
英文

AD9652: 16-Bit, 310 MSPS, 3.3 V/1.8 V Dual Analog-to-Digital Converter (ADC) Data Sheet (Rev.C)

打开PDF文件

redirect
1.41 M
download

下载 PDF

PDF Vector

PDF

更新 04/01/2014
日文

AD9652: 310 MSPS、3.3V/1.8V デュアル 16 ビット ADC

打开PDF文件

redirect
1.86 M
download

下载 PDF

用户手册

2

PDF Vector

WIKI

更新 05/06/2014
英文
Evaluating the AD9652 Analog-to-Digital Converters redirect icon

PDF Vector

WIKI

更新 06/16/2014
中文
AD9652评估板用户指南 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

3rd Party Solutions 1

Delphi Engineering-ADF-O310, Octal Channel 310 MS/s 16 Bit ADC FMC Module

器件驱动器 1

AD9467 GitHub Linux Driver Source Code

视频

1

Thumbnail Image

视频

2014-08-06

03:07

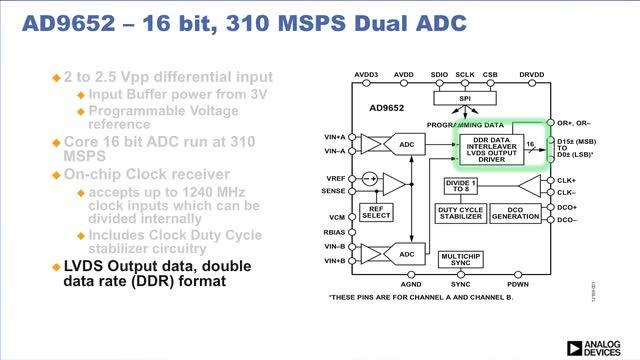

AD9652:Dual, 310 MSPS ADC with Better SNR & Higher Bandwidth

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD9652BBCZ-310 144-Ball CSPBGA (10mm x 10mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9652BBCZRL7-310 144-Ball CSPBGA (10mm x 10mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2015

- 14_0254

Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products

AD9652BBCZ-310

量产

AD9652BBCZRL7-310

量产

pdf

PCN14_0254_Form

external-icon

xls

Material_Report

Download

Detailed Change Description

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 11, 2015

- 14_0254

arrow down

Bump and Assembly Transfer of Select 10x10 and 12x12 Flip Chip Products

AD9652BBCZ-310

量产

AD9652BBCZRL7-310

量产

pdf

PCN14_0254_Form

external-icon

xls

Material_Report

Download
Detailed Change Description

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

单端转差分放大器2
ADA4938-2
popup image
Cart

推荐新设计使用

超低失真差分ADC驱动器（双通道）

ADA4930-2
popup image
Cart

推荐新设计使用

超低噪声驱动器，适用于低压ADC

全差分放大器1
ADL5566
popup image
Cart

推荐新设计使用

4.5 GHz 超高动态范围双通道差分放大器

时钟产生器件2
AD9530
popup image
Cart

推荐新设计使用

集成5.4 GHz VCO的4路CML输出、低抖动时钟发生器
AD9525
popup image
Cart

推荐新设计使用

AD9525旨在满足长期演进(LTE)和多载波GSM基站设计的转换器时钟要求。

数字控制VGA2
AD8375
popup image
Cart

量产

超低失真IF VGA

AD8376
popup image
Cart

推荐新设计使用

超低失真IF双通道VGA

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 3

reference details image

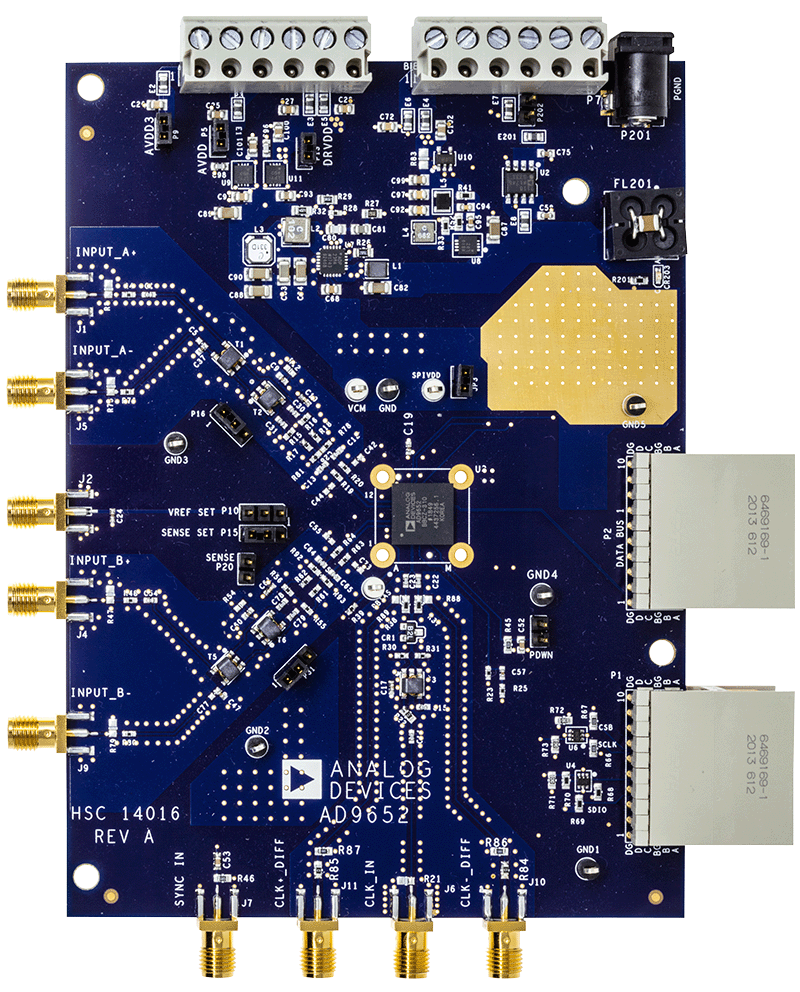

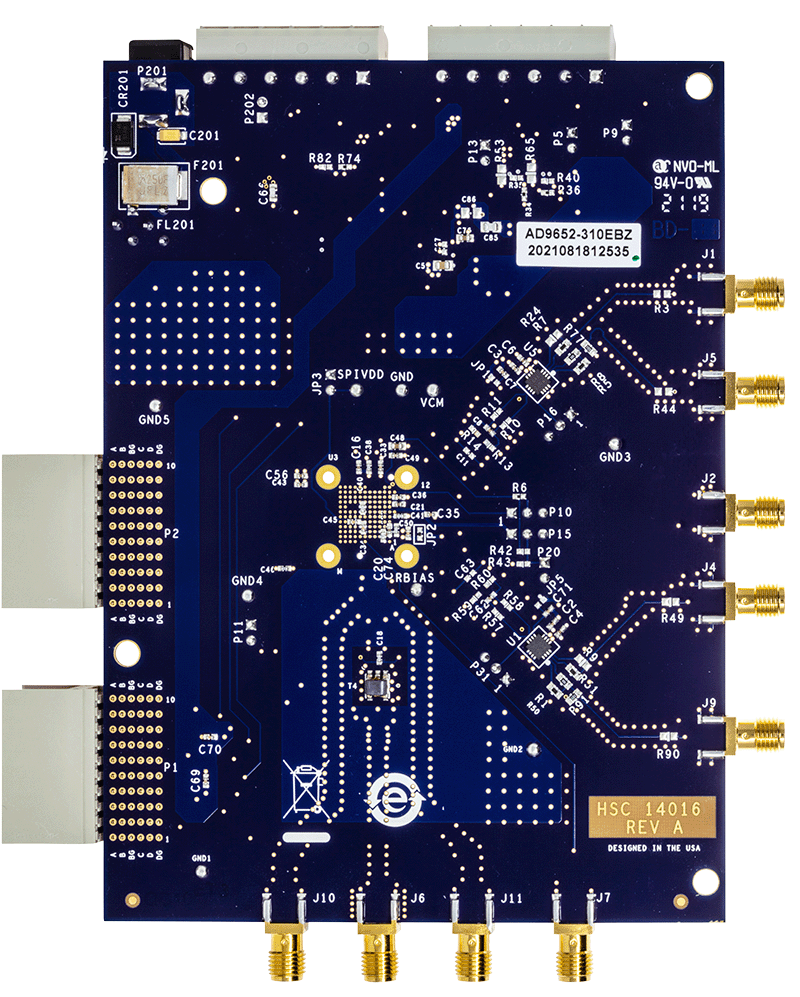

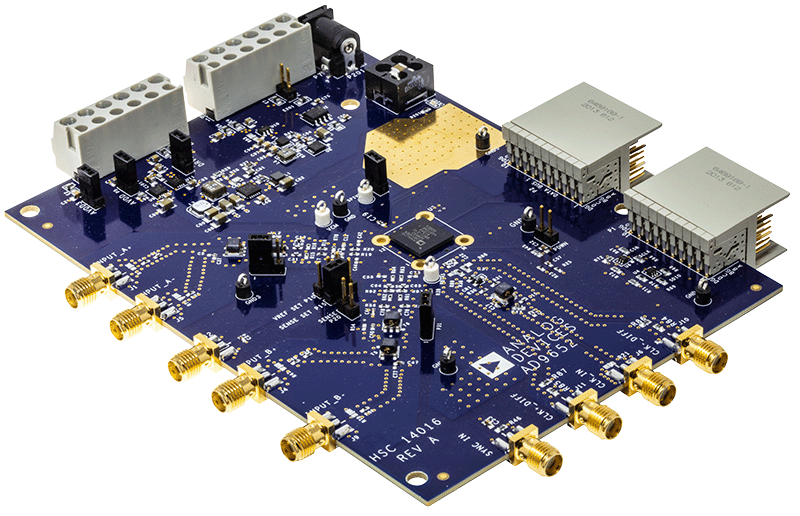

EVAL-AD9652
