概览
优势和特点
- 集成超低噪声频率合成器
- 8个差分3.6 GHz LVPECL输出和1个LVPECL或2个CMOS SYNC输出
- 2个差分参考输入和1个单端参考输入
产品详情
AD9525旨在满足长期演进(LTE)和多载波GSM基站设计的转换器时钟要求。
AD9525提供低功耗、多路输出时钟分配功能，具有低抖动性能，并且片内集成锁相环（PLL），可以配合外部VCO或VCXO使用。VCO输入和八个LVPECL输出最高工作频率为3.6 GHz。所有输出共用一个分频器，分频范围为1到6。
AD9525提供了一个专用输出，可用于提供一个用于重置或同步数据转换器的可编程信号。输出信号可以通过一个SPI写入操作激活。

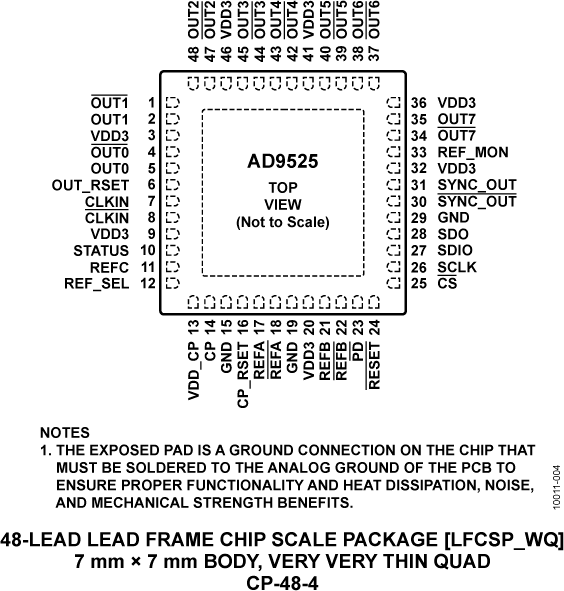

AD9525提供48引脚LFCSP封装，可以采用3.3 V单电源供电。外部VCXO或VCO的工作电压最高可达5.5 V。
AD9525的工作温度范围为−40°C至+85°C的扩展工业温度范围。
应用- LTE和多载波GSM基站
- 为高速ADC、DAC提供时钟
- 自动测试设备(ATE)和高性能仪器仪表
- 40/100Gb/s OTN线路端时钟
- 电缆/DOCSIS CMTS时钟
- 测试与测量
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
AD9525 Evaluation Board User Guide4/23/2014WIKI
-
针对电子测试和测量的RF和微波解决方案4/1/2016
-
RF、微波和毫米波IC选型指南7/13/2018
-
JESD204B发射器的三个关键物理层(PHY)性能指标9/1/2019
-
宽带数据转换器应用的JESD204B与串行LVDS接口考量8/1/2019
-
高速转换器应用指南：数字数据输出8/1/2019
-
消除影响JESD204B链路传输的因素8/1/2019
-
使用JESD204B同步多个ADC8/1/2019
-
时钟宽带GSPS JESD204B ADC8/1/2015
-
一种用于同步多个GSPS转换器的测试方法2/1/2015
-
ADI时钟： 优化和支持JESD204B接口10/27/2016
工具及仿真模型
IBIS模型
设计工具
ADIsimCLK设计与评估软件
ADIsimCLK是一款专门针对ADI公司的超低抖动时钟分配和时钟产生产品系列而开发的设计工具。无论是在无线基础设施、仪器仪表、网络、宽带、自动测试设备领域，还是在其它要求可预测时钟性能的应用，ADIsimCLK都能帮助您迅速开发、评估和优化设计。
