概览
优势和特点
- 完全集成式超低噪声锁相环(PLL)
- 4个差分、2.7 GHz共模逻辑(CML)输出
- 带可编程内部端接选项的2个差分基准电压输入
- 绝对抖动小于232 fs rms（12 kHz至20 MHz），具有非理想基准电压和8 kHz环路带宽
- 绝对抖动小于100 fs rms（12 kHz至20 MHz），具有80 kHz环路带宽和低抖动输入参考时钟
- 支持适合抖动衰减应用的低环路带宽
- 手动切换
- 采用典型2.5 V单电源供电
- 48引脚、7 mm × 7 mm LFCSP封装
产品详情
AD9530是一款针对40 Gbps/ 100 Gbps OTN应用的完全集成式PLL和分配器件，支持时钟清零和频率转换。内部PLL可锁定至两个参考频率之一以生成最高达2.7 GHz的四个离散输出频率。
AD9530集成了内部5.11 GHz至5.4 GHz、超低噪声压控振荡器(VCO)。所有四个输出均从内部VCO进行单独分频，并使用两个高速VCO分频器（Mx分频器）和四个独立的8位通道分频器（Dx分频器）。高速VCO分频器提供2、2.5、3、和3.5固定分频，提供宽覆盖范围的可能输出频率。AD9530配置用于小于15 kHz的环路带宽以便衰减基准电压源噪声。
AD9530提供48引脚LFCSP封装，采用典型2.5 V单电源供电。
AD9530的工作温度范围为−40°C至+85°C的扩展工业温度范围。
Applications
- 40 Gbps/100 Gbps光传输网络(OTN)线路端时钟
- 高速模数转换器(ADC)和数模转换器(DAC)时钟
- 数据通信
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

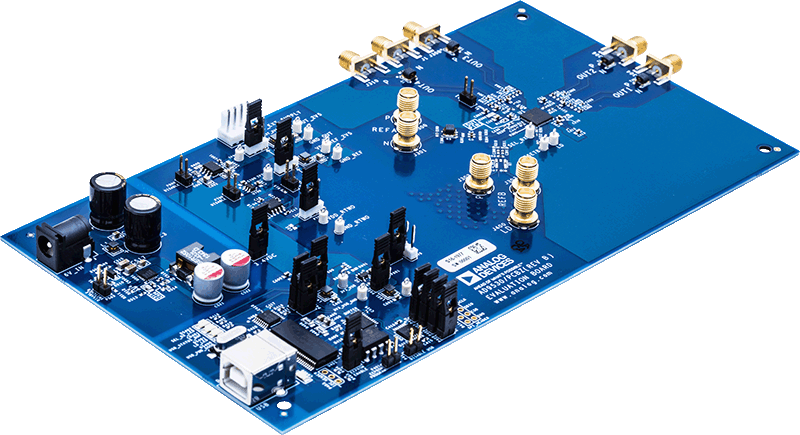

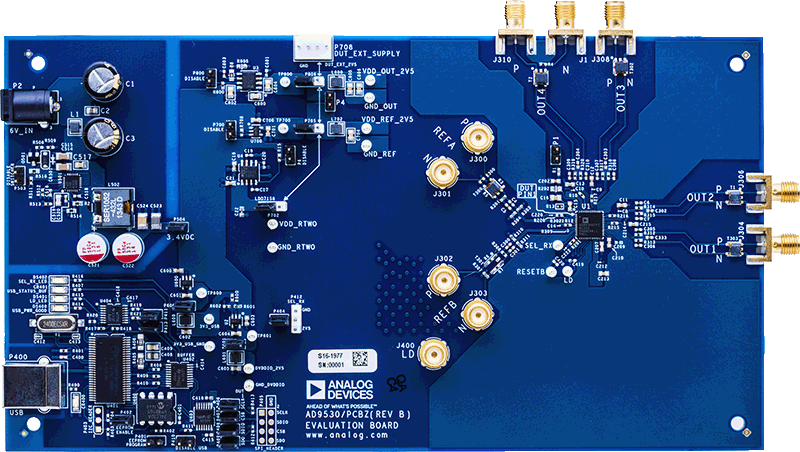

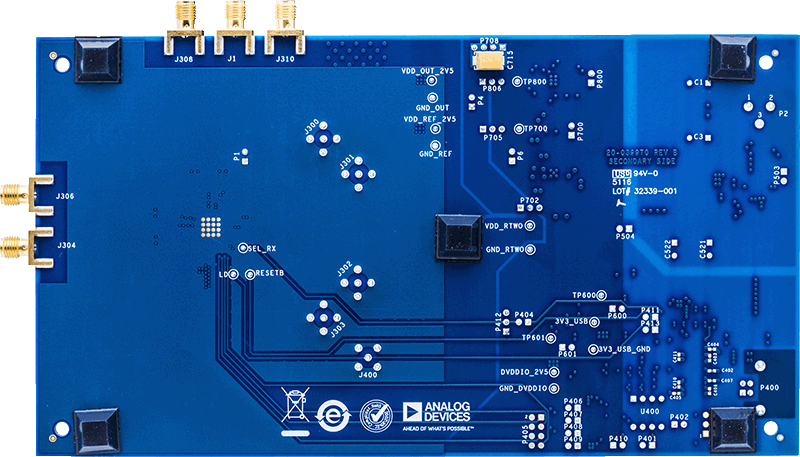

评估套件 (1)
