概览

优势和特点

  • 单个封装内集成4个ADC
  • 8B/10B编码数据流,包含嵌入式时钟;
    符合JESD204标准
  • 串行电流模式逻辑(CML)数字输出
  • SNR = 65 dBFs(至奈奎斯特频率)@ 210Msps
  • SFDR = 80dBc(至奈奎斯特频率)@ 210Msps
  • 出色的线性度
    DNL = ±0.5 LSB (典型值)
    INL = ±0.5 LSB (典型值)
  • 全功率模拟带宽:700 MHz
  • 欲了解其它特性,请参考数据手册


产品详情

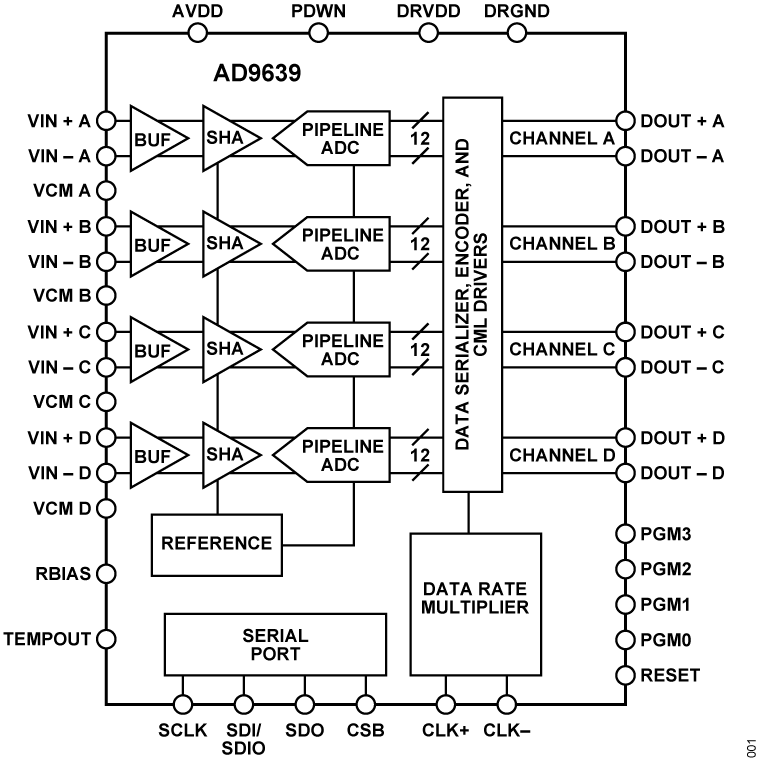

AD9639是一款四通道、12位、250 MSPS模数转换器(ADC),内置温度传感器与高速串行接口。它支持数字化高频、宽动态范围信号,输入带宽高达780 MHz。串行输出数据符合JESD204 标准。AD9639采用1.8 V单电源供电,输入时钟可由正弦波、LVPECL、TTL或LVDS差分驱动。时钟占空比稳定器能在全速及各种时钟占空比条件下实现高性能。内置基准电压源无需外部去耦电路,并可以通过SPI控制进行调整。


AD9639支持多种关断与待机模式。当工作于待机模式且数字链路保持运行时,ADC每通道功耗为145 mW(典型值)。


AD9639基于高级CMOS工艺制造,采用符合RoHS规定的72引脚LFCSP无铅封装,可在-40°C至+85°C的工业温度范围内工作。


产品特色

  1. 在节省空间的小型封装内集成了4个ADC。
  2. 内置锁相环(PLL)可对用户提供的单个ADC采样时钟进行分配与倍增,以提供相应的数据速率时钟。
  3. 编码数据速率支持高达4.0 Gbps的每通道速率。编码包含8B/10B,以确保适当的直流共模与嵌入式时钟符合JESD204标准。
  4. AD9639采用1.8 V单电源供电。

应用

  • 通信接收机
  • 电缆终端设备/M-CMTS
  • 宽带无线电
  • 无线基础设施收发机
  • 雷达/军事航空航天子系统
  • 测试设备


产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
