AD9601

10位、200 MSPS/250 MSPS、1.8 V模数转换器

英文数据手册

量产

顶部

概览

优势和特点
产品详情

优势和特点

信噪比（SNR）：59.4 dBFS
（f_IN最高为70 MHz，250 MSPS）
ENOB：9.7
（f_IN最高为70 MHz，250 MSPS，−1.0 dBFS）
无杂散动态范围（SFDR）：81 dBc
（f_IN最高为70 MHz，250 MSPS，−1.0 dBFS）
出色的线性度：
微分非线性（DNL）= 0.2 LSB（典型值）
积分非线性（INL）= 0.2 LSB（典型值）
CMOS输出
单数据端口最高可达250 MHz
解复用双端口最高可达2 × 125 MHz
700 MHz全功率模拟带宽

片内基准电压源，无需外部解耦
集成输入缓冲和采样保持
低功耗
274 mW（200 MSPS）
322 mW（250 MSPS）
可编程输入电压范围
1.0 V至1.5 V，1.25 V（标称值）
采用1.8 V模拟和数字电源供电
可选择输出数据格式
（偏移二进制、二进制补码、格雷码）

产品详情

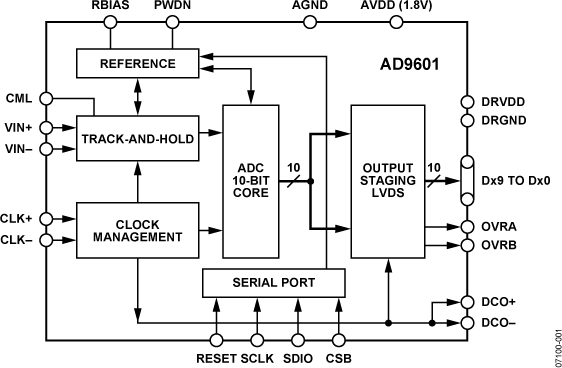

AD9601是一款10位单芯片采样模数转换器（ADC），专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达250 MSPS，具有杰出的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持（T/H）与基准电压源，可提供完整的信号转换解决方案。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为CMOS兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

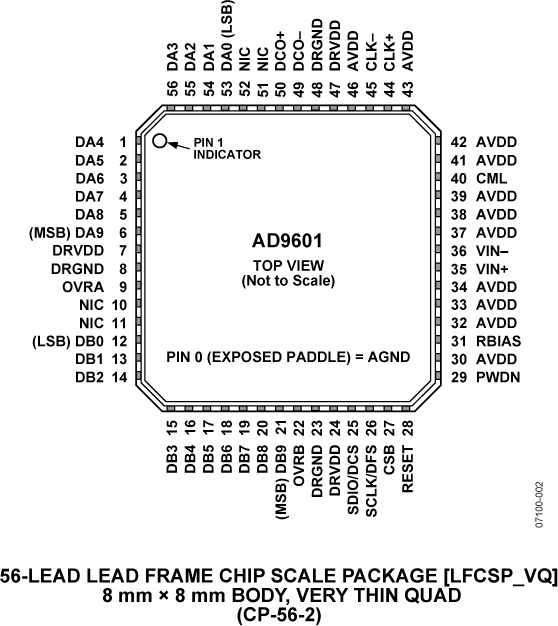

AD9601采用先进的CMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

高性能：信噪比维持在59.4 dBFS（250 MSPS、70 MHz输入）。
低功耗：仅322 mW（250 MSPS）。
易于使用：CMOS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活。采用1.8 V单电源则简化了系统电源设计。
串行端口控制：标准串行端口接口支持各种产品功能，例如：数据格式化、省电模式、增益调整及生成输出测试图样等。
引脚兼容系列：如12位引脚兼容系列产品AD9626。

应用

无线和有线宽带通信
电缆反转通路
通信测试设备
雷达和卫星子系统
功率放大器线性化
