AD9547

推荐用于新设计

双路/四路输入网络时钟发生器/同步器

数据手册 (Rev. H) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 在保持模式下支持Stratum 2稳定性
  • 支持相位补偿的参考切换
  • 支持无损伤(hitless)参考切换
  • 自动/手动保持和参考切换
  • 2对参考输入引脚，每对引脚均可配置为1路差分输入或2路独立的单端输入
  • 输入参考频率范围：1 kHz至750 MHz
  • 参考验证和频率监控(1 ppm)
  • 可编程输入参考切换优先
  • 30位可编程输入参考分频器
  • 2对时钟输出引脚，每对引脚均可配置为1路差分LVDS/LVPECL输出或2路单端CMOS输出
  • 输出频率最高达450 MHz
  • 欲了解更多特性，请参考数据手册

AD9547针对许多系统提供同步功能，包括同步光纤网络(SONET/SDH)。该器件产生的输出时钟可以与两路差分或四路单端外部输入参考时钟之一同步。数字锁相环(PLL)可以降低与外部参考时钟相关的输入时间抖动或相位噪声。借助数字控制环路和保持电路，即使所有参考时钟都失效，AD9547也能连续产生干净（低抖动）、有效的输出时钟。

AD9547的工作温度范围为−40°C至+85°C工业温度范围。


应用
  • 网络同步
  • 清除参考时钟抖动
  • 最高达到OC-192的SONET/SDH时钟，包括FEC
  • Stratum 2保持、抖动清除及相位瞬态控制
  • Stratum 3E和Stratum 3参考时钟
  • 无线基站、控制器
  • 电缆基础设施
  • 数据通信

    •
    AD9547
    双路/四路输入网络时钟发生器/同步器

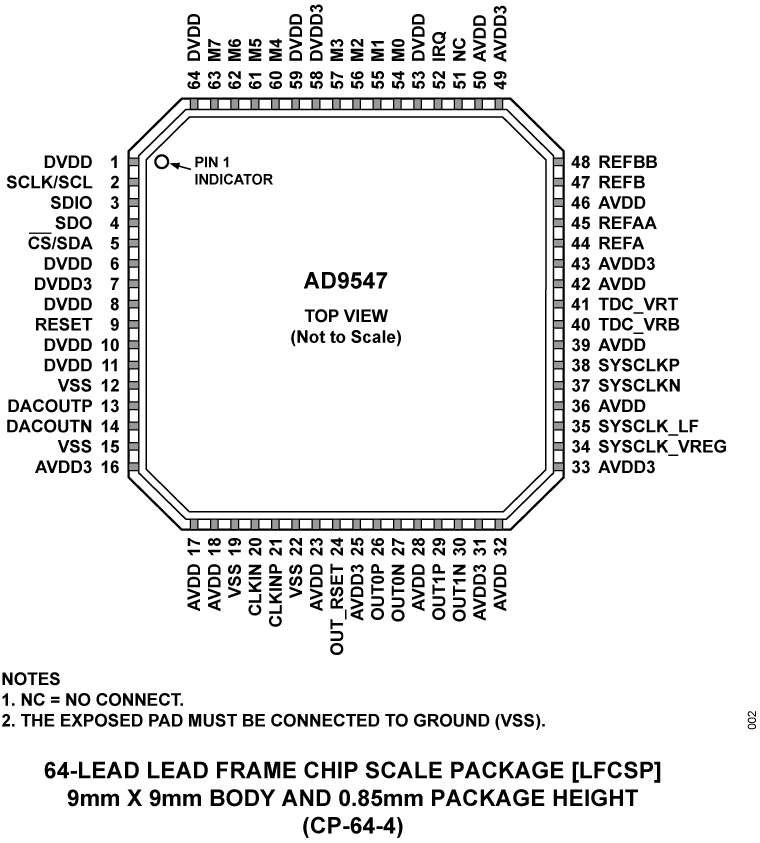

    AD9547 Functional Block Diagram AD9547 Pin Configuration
