AD9239

四通道,12位,170 MSPS/210 MSPS/250 MSPS,串行输出,1.8 V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 单个封装内集成4个ADC
  • 每个通道都提供带纠错码(ECC)的编码串行数字输出
  • 内置温度传感器
  • 通道间串扰:-95 dB
  • SNR = 65 dBFS,AIN = 85 MHz @ 250 MSPS
  • SFDR = 77 dBc,AIN = 85 MHz @ 250 MSPS
  • 出色的线性度
    DNL = ±0.3 LSB (典型值)
    INL = ±0.7 LSB (典型值)
  • 欲了解其它特性,请参考数据手册
更多细节
show more Icon

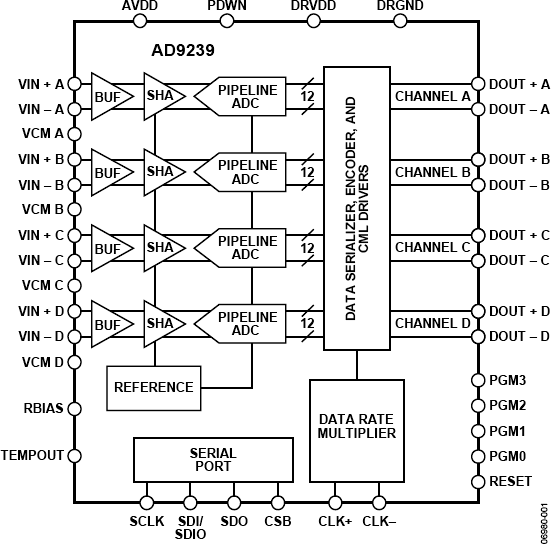

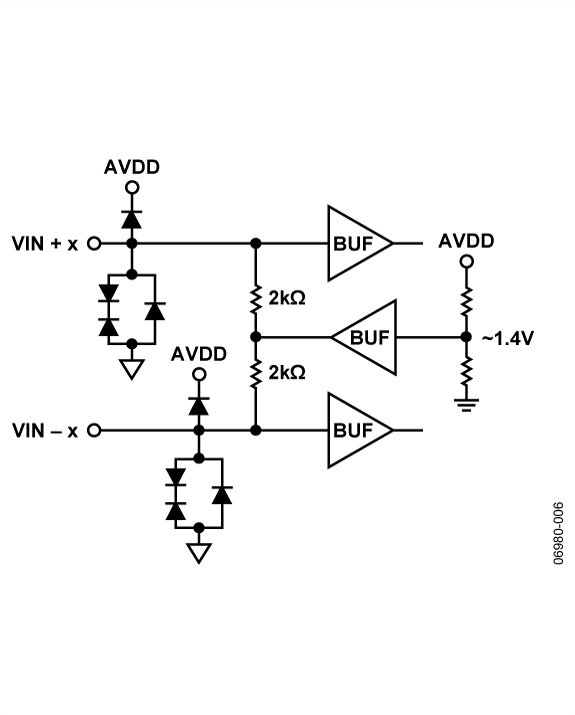

AD9239是一款四通道、12位、250 MSPS模数转换器(ADC),内置温度传感器与高速串行接口。它支持数字化高频、宽动态范围信号,输入带宽高达780 MHz。串行输出数据采用分组格式,包含通道专用信息、编码采样数据,以及纠错码。

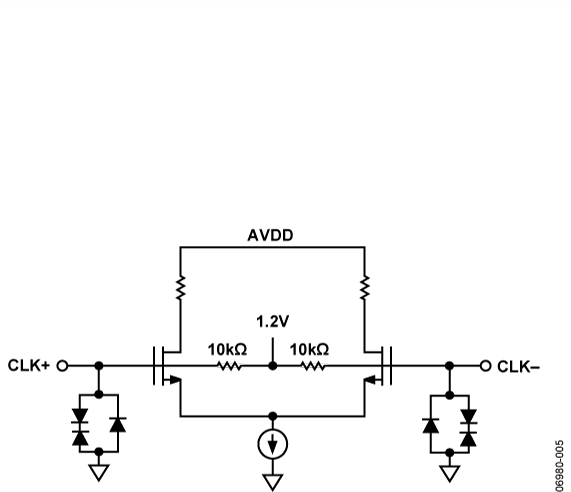

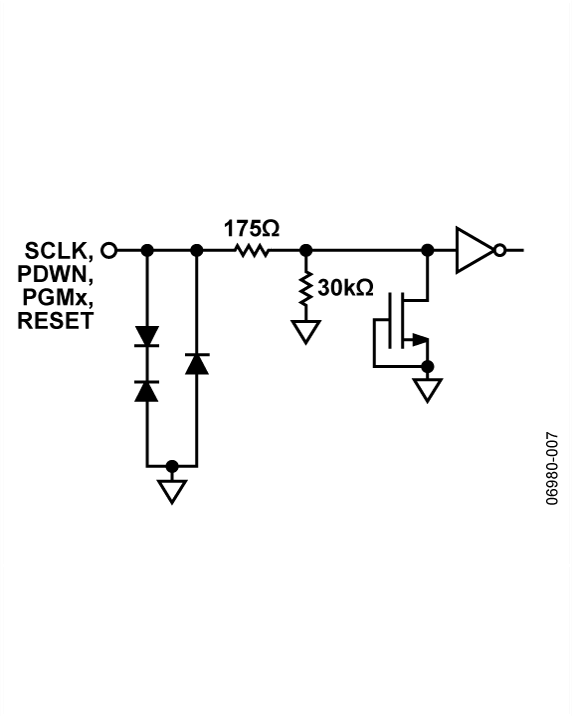

AD9239采用1.8 V单电源供电,输入时钟可由正弦波、LVPECL、TTL或LVDS差分驱动。时钟占空比稳定器能在全速及各种时钟占空比条件下实现高性能。内置基准电压源无需外部去耦电路,并可以通过SPI控制进行调整。

AD9239支持多种关断与待机模式。当工作于待机模式且数字链路保持运行时,ADC每通道功耗为145 mW(典型值)。

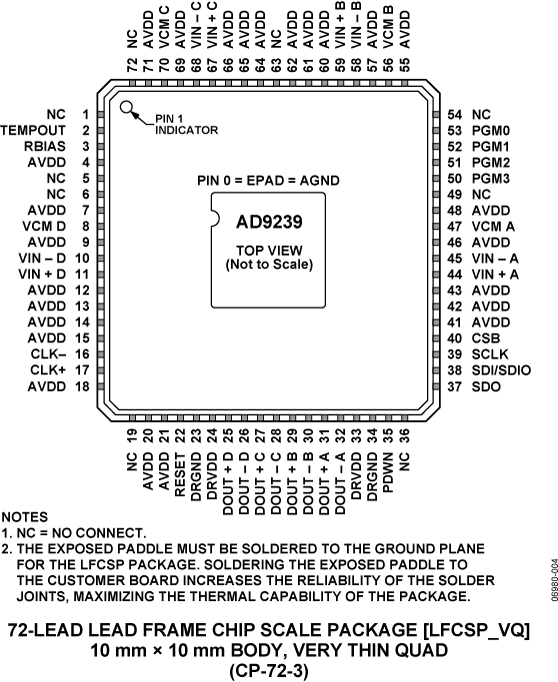

AD9239基于高级CMOS工艺制造,采用符合RoHS规定的72引脚LFCSP无铅封装,可在-40°C至+85°C的工业温度范围内工作。

产品聚焦

  1. 在节省空间的小型封装内集成了4个ADC。
  2. 内置锁相环(PLL)可对用户提供的单个ADC采样时钟进行分配与倍频,以提供相应的数据速率时钟。
  3. 编码数据速率支持高达4.0 Gbps的每通道速率。编码包含扰码,以确保适当的直流共模、嵌入式时钟,以及纠错。
  4. AD9239采用1.8 V单电源供电。
  5. 灵活的同步方案与可编程模式引脚。
  6. 内置温度传感器。

应用

  • 通信接收机
  • 电缆终端设备/M-CMTS
  • 宽带无线电
  • 无线基础设施收发机
  • 雷达/军事航空航天子系统
  • 测试设备
