特性
- 信噪比(SNR):60.1 dBFS(fIN最高为70 MHz,300 MSPS)
- 有效位数(ENOB):9.7(fIN最高为70 MHz,300 MSPS,−1.0 dBFS)
- 无杂散动态范围(SFDR):−80 dBc(fIN最高为70 MHz,300 MSPS,−1.0 dBFS)
- 出色的线性度
微分非线性(DNL)= ±0.1 LSB(典型值)
积分非线性(INL)= ±0.2 LSB(典型值) - 300 MSPS时提供LVDS输出(ANSI -644电平)
- 700 MHz全功率模拟带宽
- 片内基准电压源,无需外部去耦
- 集成输入缓冲和采样保持
- 低功耗:
437 mW(300 MSPS,LVDS SDR模式)
410 mW(300 MSPS,LVDS DDR模式) - 可编程输入电压范围:
1.0 V至1.5 V,1.25 V(标称值) - 采用1.8 V模拟和数字电源供电
- 可选择输出数据格式(偏移二进制、二进制补码、格雷码)
AD9211是一款10位单芯片采样模数转换器(ADC),专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达300 MSPS,具有出色的动态性能,适合宽带载波和宽带系统使用。芯片上集成了全部必需功能,包括采样保持器(T/H)与基准电压源,可提供完整的信号转换解决方案。
该ADC要求采用1.8 V模拟电源供电及差分时钟信号,以便充分发挥其工作性能。数字输出为LVDS (ANSI-644)兼容,支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出,用于正确进行输出数据定时。
AD9211采用先进的CMOS工艺制造,提供56引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。
产品聚焦
- 高性能:信噪比维持在60.1 dBFS (300 MSPS、70 MHz输入)。
- 低功耗:仅410 mW(300 MSPS)。
- 易于使用:LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活。采用1.8 V单电源则简化了系统电源设计。
- 串行端口控制:标准串行端口接口支持各种产品功能,例如:数据格式化、时钟占空比稳定器禁用、节电模式、增益调整及生成输出测试码等。
- 引脚兼容系列:如12位引脚兼容系列产品AD9230。
应用
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9211
文档
筛查
1 应用
数据手册
1
应用笔记
48
823 kB
491 kB
1559 kB
1606 kB
969 kB
359 kB
1076 kB
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
HTML
评估设计文件
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
应用笔记 18
评估设计文件 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

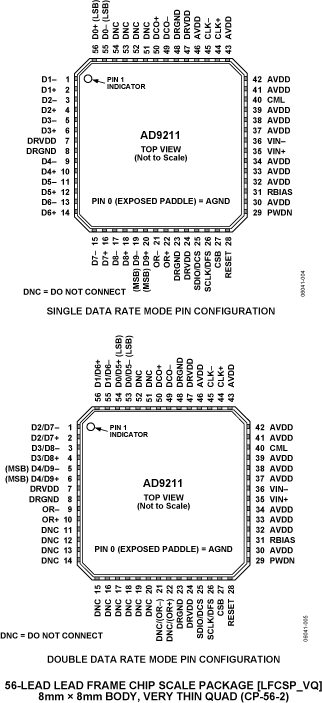

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
AD9211BCPZ-200 | 56-Lead LFCSP (8mm x 8mm w/ EP) |
|
|
AD9211BCPZ-250 | 56-Lead LFCSP (8mm x 8mm w/ EP) |
|
|
AD9211BCPZ-300 | 56-Lead LFCSP (8mm x 8mm w/ EP) |
|
- AD9211BCPZ-200
- 引脚/封装图-中文版
- 56-Lead LFCSP (8mm x 8mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD9211BCPZ-250
- 引脚/封装图-中文版
- 56-Lead LFCSP (8mm x 8mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- AD9211BCPZ-300
- 引脚/封装图-中文版
- 56-Lead LFCSP (8mm x 8mm w/ EP)
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9211BCPZ-200
量产
AD9211BCPZ-250
量产
AD9211BCPZ-300
根据型号筛选
产品型号
产品生命周期
PCN
6月 9, 2021
- 20_0126
Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
AD9211BCPZ-200
量产
AD9211BCPZ-250
量产
AD9211BCPZ-300
评估套件 2
HSC-ADC-EVALCZ
基于FPGA的数据采集套件
产品详情
HSC-ADC-EVALCZ高速转换器评估平台使用基于FPGA的缓冲存储器板,采集来自ADI高速模数转换器(ADC)评估板的数字数据块。该板通过USB端口连接到PC,并与VisualAnalog®软件配合使用来快速评估高速ADC的性能。该评估套件设置简单。所需的额外设备包括ADI高速ADC评估板、信号源和时钟源。一旦连接该套件并上电,PC便立即开始评估。
资料
软件
ZIP
ZIP
29.79 M
ZIP
EVAL-AD9211
AD9211 评估板
产品详情
资料
