AD9136

双通道、16位、2.8 GSPS、TXDAC+®数模转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 支持的输入数据速率大于2 GSPS
  • 专有低杂散与失真设计
    SFDR = 82 dBc（直流中频，−9 dBFS）
    灵活的8通道JESD204B接口
  • 多芯片同步
    固定延迟
    数据发生器延迟补偿
  • 可选1x、2x、4x、8x插值滤波器
    低功耗架构

  • 发射使能功能可进一步省电，实现输出状态的瞬时控制
  • 高性能、低噪声锁相环(PLL)时钟倍频器
  • 数字反sinc滤波器
  • 低功耗： 1.42 W（1.6 GSPS，全部工作条件）
  • 88引脚LFCSP（带裸露焊盘）

更多细节
show more Icon
AD9136是一款双通道、16位、高动态范围数模转换器(DAC)，提供2800 MSPS最高采样速率，可以在极宽的带宽内产生多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。 AD9136提供88引脚LFCSP封装。

产品特色

  1. 高于2 GHz的超宽复杂信号带宽，支持新兴的宽带和多频带无线应用。
  2. 先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
  3. JESD204B子类1支持简化软件和硬件设计中的多芯片同步。
  4. 对于具有串行器/解串器(SERDES) JESD204B 8通道接口的数据接口宽度，引脚更少。
  5. 可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。
  6. 小型封装，尺寸为12 mm x 12 mm。

应用
  • 无线通信
    3G/4G W-CDMA基站
    宽带中继器
    软件定义无线电
  • 宽带通信
    点对点
    本地多点分配服务(LMDS)，以及
    多通道多点分配服务(MMDS)
  • 发射分集、多路输入/多路输出(MIMO)
  • 仪器仪表
  • 自动测试设备
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD9136

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 09/01/2014
英文

AD9135/AD9136: Dual, 11-/16-Bit, 2.8 GSPS, TxDAC+® Digital-to-Analog Converters Data Sheet (Rev.D)

打开PDF文件

redirect
2.64 M
download

下载 PDF

技术文章

4

PDF Vector

HTML

更新 01/01/2018
英文
Advancement in High Speed Converter Technology Enables Next-Generation Wireless Communications Systems Designs redirect icon

PDF Vector

HTML

更新 01/01/2018
中文
高速转换器技术的进步对下一代无线通信系统设计的支持 redirect icon

PDF Vector

HTML

更新 11/01/2014
英文
High Dynamic Range IF Receiver Simplifies Design of Next-Generation μW Point-to-Point Modems redirect icon

PDF Vector

HTML

更新 11/01/2014
中文
采用高动态范围中频接收器简化下一代微波点对点调制解调器的设计 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD9136BCPAZ 88-Lead LFCSP (12mm x 12mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9136BCPAZRL 88-Lead LFCSP (12mm x 12mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9136BCPZ 88-Lead LFCSP (12mm x 12mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9136BCPZRL 88-Lead LFCSP (12mm x 12mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

AD9136BCPAZ

量产

AD9136BCPAZRL

量产

AD9136BCPZ

量产

AD9136BCPZRL

量产

pdf

PCN23_0025_Form

external-icon

xls

Material_Report

Download

pdf

Package Outline Drawing

external-icon

pdf

Qualification Results Summary

external-icon

8月 31, 2016

- 16_0160

AD9135/AD9136 Die Revision and Data Sheet Update

AD9136BCPAZ

量产

AD9136BCPAZRL

量产

AD9136BCPZ

量产

AD9136BCPZRL

量产

pdf

PCN16_0160_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

4月 2, 2015

- 15_0057

AD9135/AD9136 Die Revision and Data Sheet Update

AD9136BCPZ

量产

AD9136BCPZRL

量产

pdf

PCN15_0057_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Plan

external-icon

pdf

Datasheet Specification Comparison

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

AD9136BCPAZ

量产

AD9136BCPAZRL

量产

AD9136BCPZ

量产

AD9136BCPZRL

量产

pdf

PCN23_0025_Form

external-icon

xls

Material_Report

Download

pdf

Package Outline Drawing

external-icon

pdf

Qualification Results Summary

external-icon
8月 31, 2016

- 16_0160

arrow down

AD9135/AD9136 Die Revision and Data Sheet Update

AD9136BCPAZ

量产

AD9136BCPAZRL

量产

AD9136BCPZ

量产

AD9136BCPZRL

量产

pdf

PCN16_0160_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
4月 2, 2015

- 15_0057

arrow down

AD9135/AD9136 Die Revision and Data Sheet Update

AD9136BCPZ

量产

AD9136BCPZRL

量产

pdf

PCN15_0057_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Plan

external-icon

pdf

Datasheet Specification Comparison

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

时钟产生器件2
LTC6952
popup image
Cart

最后购买期限

具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL

HMC7044
popup image
Cart

推荐新设计使用

带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器

时钟分配器件3
LTC6955
popup image
Cart

最后购买期限

超低抖动 7.5GHz 11 输出扇出缓冲器系列

LTC6953
popup image
Cart

最后购买期限

具有 11 个输出并支持 JESD204B/JESD204C 协议的超低抖动、4.5GHz 时钟分配器

HMC7043
popup image
Cart

推荐新设计使用

高性能、3.2 GHz、14输出扇出缓冲器


JESD204x Frame Mapping Table Generator
Info:False

The JESD204x Frame Mapping Table Generator tool consists of two Windows executables that will allow the user to input any valid combination of JESD204x parameters (L, M, F, S, NP) in order to output a .csv file that illustrates the frame mapping of the JESD204x mode in table format. There is an executable that allows the user to input a single JESD204x mode and another, that allows the user to input the parameters for multiple JESD204x modes in a specified .csv format in order to output a .csv file that illustrates the frame mapping of each of the JESD204x modes that were input into separate tables.

  • file-icon HTML JESD204x Frame Mapping Table Generator external icon
    •
    JESD204接口框架
    Info:False

    Integrated JESD204 software framework for rapid system-level development and optimization

  • file-icon HTML JESD204接口框架 external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件 3

    reference details image

    ADS8-V1EBZ

    ADS8-V1 评估板

    zoom

    ADS8-V1EBZ

    ADS8-V1 评估板

    download icon

    下载

     print icon

    打印
    ADS8-V1EBZ
    ADS8-V1 评估板

    特性和优点

    • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
    • 一(1)个FMC+连接器。
    • 一(1)个FMC+连接器支持的二十(20)个16Gbps收发器。
    • DDR4 SDRAM。
    • 简单的USB 3.0端口接口。
    立即购买 更多内容

    产品详情

    连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

    资料

    pdf icon

    WIKI

    ADS8-V1EBZ Evaluation Board User Guide reference design link

    更多 Arrow image
    reference details image

    EVAL-AD9136

    AD9136 评估板

    zoom

    EVAL-AD9136

    AD9136 评估板

    download icon

    下载

     print icon

    打印
    EVAL-AD9136
    AD9136 评估板
    立即购买 更多内容

    产品详情

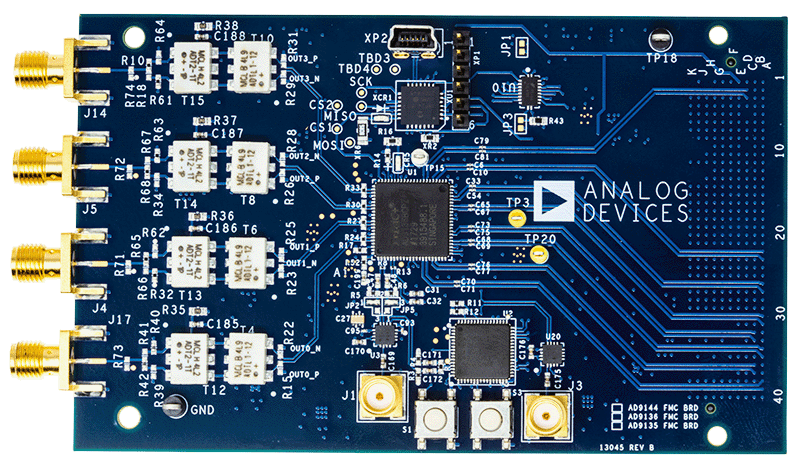

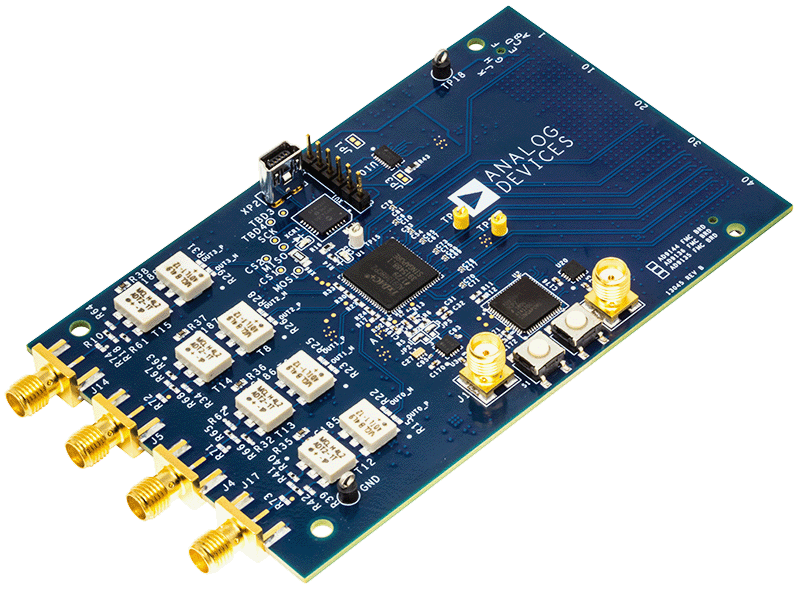

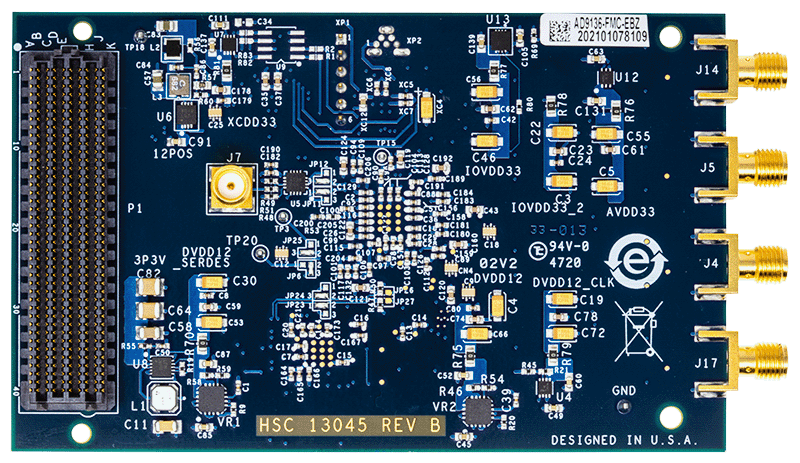

    AD9136-EBZ和AD9136-FMC-EBZ支持双通道、16位、高动态范围数模转换器(DAC) AD9136。AD9135提供2800 MSPS最高采样速率，可以在极宽的带宽内产生多载波。 DAC输出经过优化，可以与ADI公司的ADRF6720和ADRF670x模拟正交调制器(AQM)无缝接口。可选三线式或四线式串行端口接口(SPI)允许对许多内部参数进行编程和回读。 满量程输出电流可以在13.9 mA至27.0 mA典型范围内进行编程。
