概览

优势和特点

  • 高度集成的四通道DAC
  • 片内4096 x 12位模式存储器
  • 片内DDS
  • 3.3 V, 4 mA输出时的功耗:
    315 mW (180 MSPS)
  • 休眠模式:< 5 mW (3.3 V)
  • 电源电压:1.8 V至3.3 V
  • SFDR至奈奎斯特频率:86 dBc(1 MHz输出);85 dBc(10 MHz输出)
  • 相位噪声(1 kHz偏移、
    180 MSPS、8 mA):−140 dBc/Hz
  • 差分电流输出:
    8 mA(最大值,3.3 V)
  • 小尺寸、32引脚、5 mm ×
    5 mmLFCSP封装,3.5 mm × 3.5 mm裸露焊盘
  • 无铅封装

产品详情

AD9106 TxDAC®和波形发生器是高性能四通道DAC,集成片上模式存储器,用于复杂波形生成,具有直接数字频率合成器(DDS)。该DDS是一个12位输出、最高180 MHz的主机时钟正弦波发生器,带24位调谐字,支持10.8 Hz/LSB的频率分辨率。该DDS具有针对全部四个DAC的单路频率输出,以及针对每个DAC的独立可编程相移输出。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内置模式控制状态机允许用户对全部四个DAC的模式周期以及每个DAC通道信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器,并将模式载入SRAM。

在数字信号传送至四个DAC的过程中对信号进行增益调节和失调调节。

AD9106提供出色的交流和直流性能,并支持高达180 MSPS的DAC采样率。AD9106具有灵活的工作电源范围(1.8 V至3.3 V)和低功耗,非常适合便携式和低功耗应用。

应用
  • 医疗仪器
    超声传感器激励
  • 便携式仪器
    信号发生器、任意波形发生器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

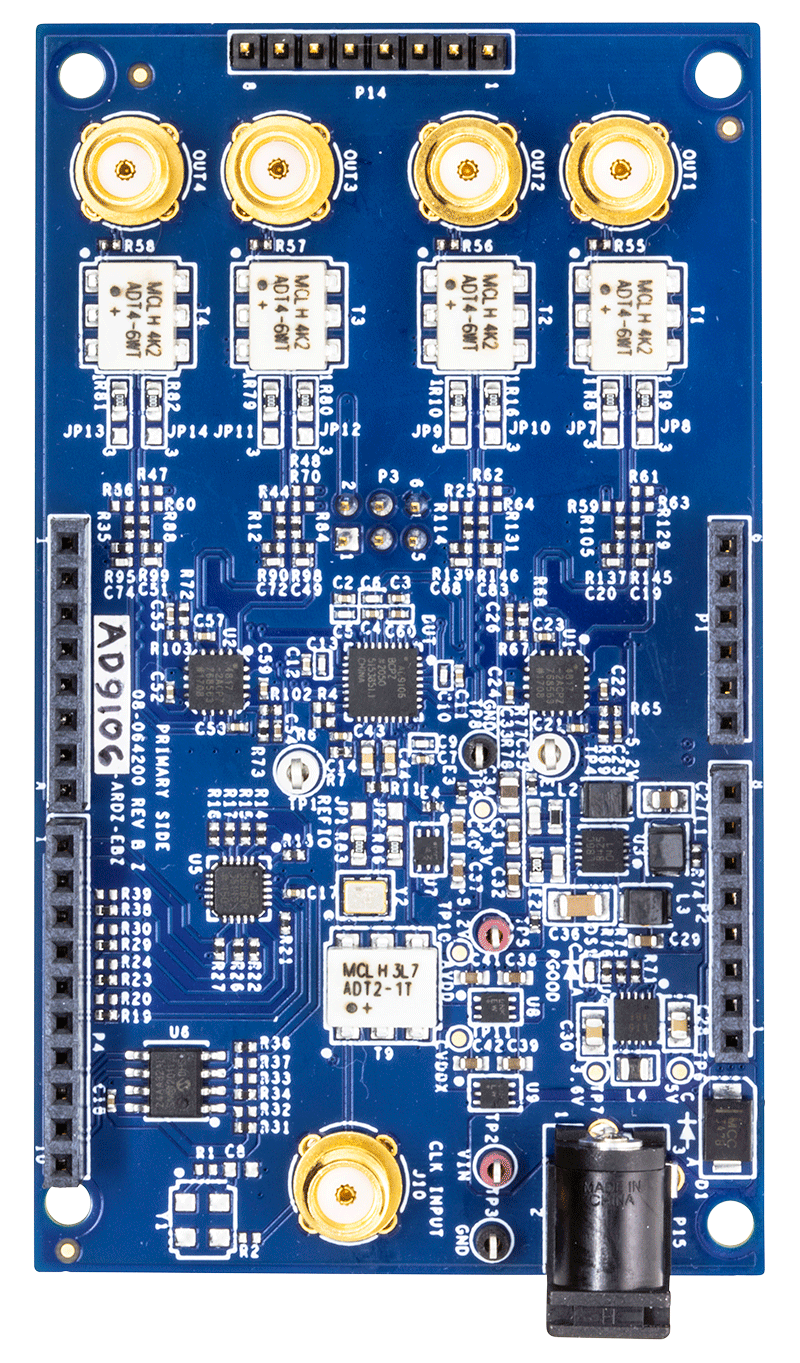

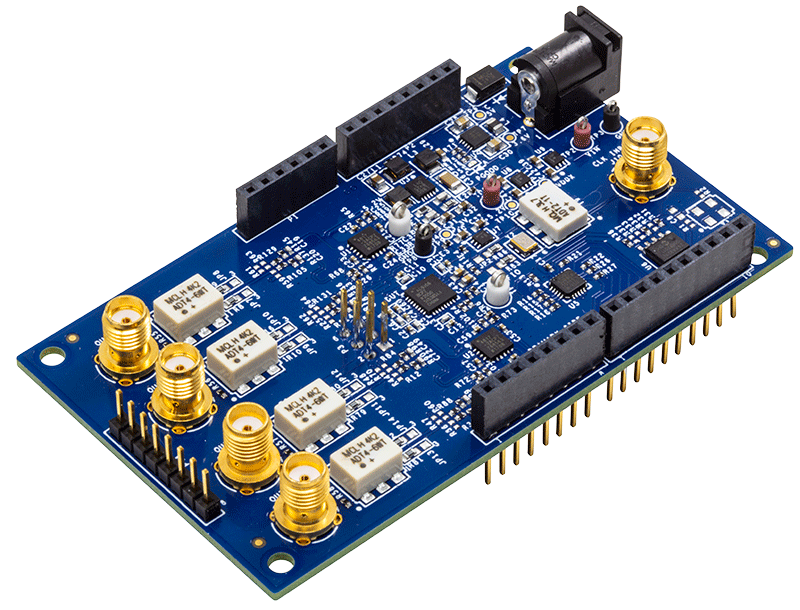

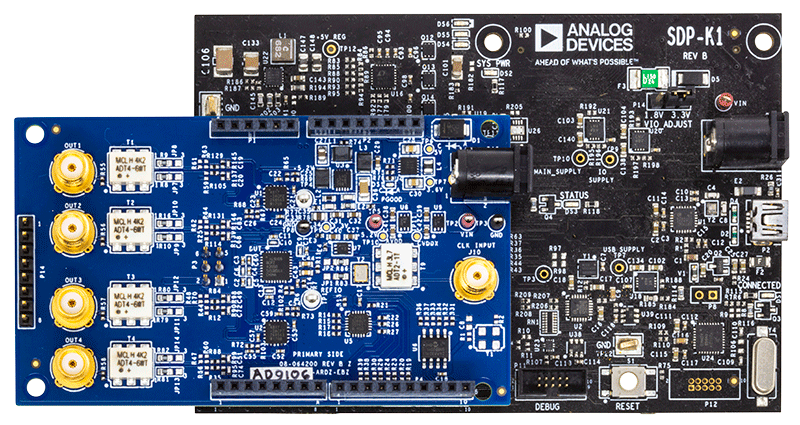

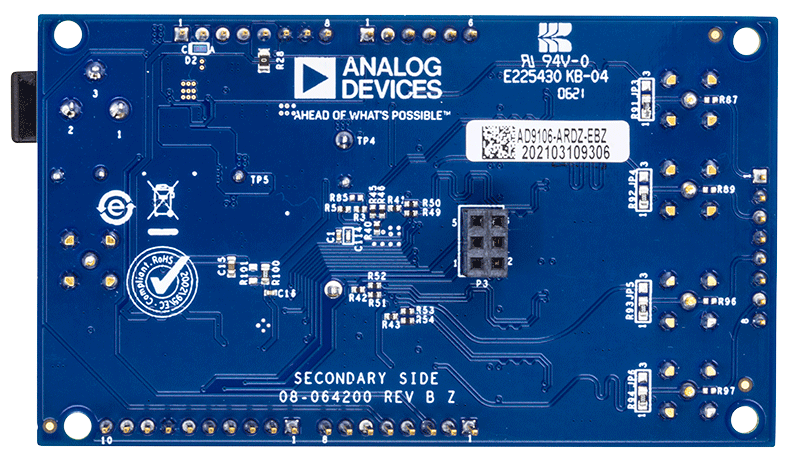

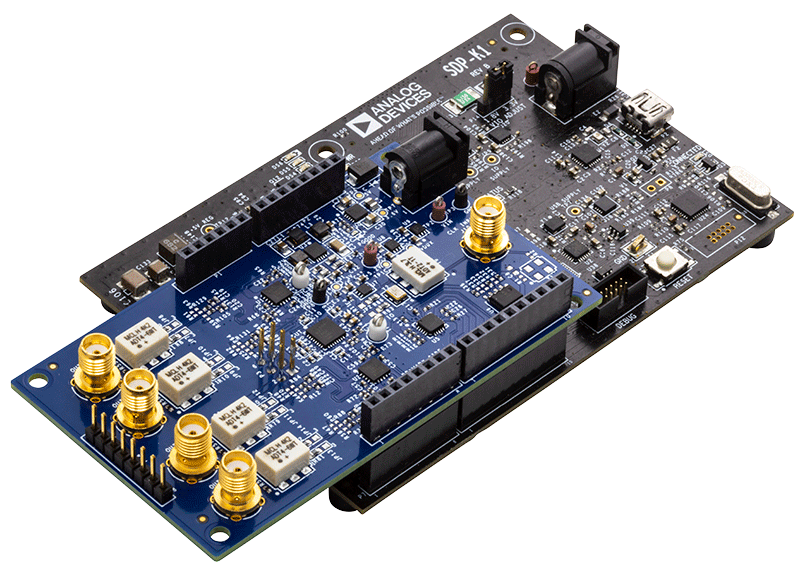

评估套件 (1)

软件代码及系统需求

工具及仿真模型

IBIS模型

配套产品推荐

AD9106 配套产品

推荐 Clocks

  • For low jitter clocking: AD9514.

推荐 High Speed Amplifiers

推荐 Receivers

  • For transmitting high speed signals: AD8129.
