概览

优势和特点

  • 具有SPI接口的180 MSPS 12位四通道数模转换器
  • 用于差分至单端输出电压转换的巴伦或放大器选项
  • 板载和外部时钟选项
  • 小尺寸Arduino Uno
  • 可以与支持Mbed的硬件配合使用，如SDP-K1

产品详情

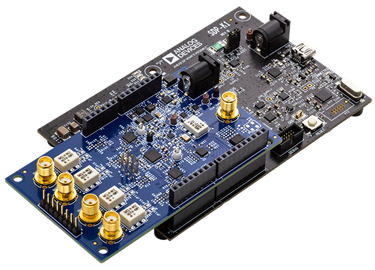

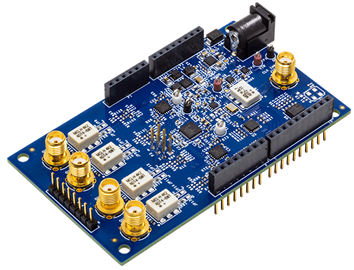

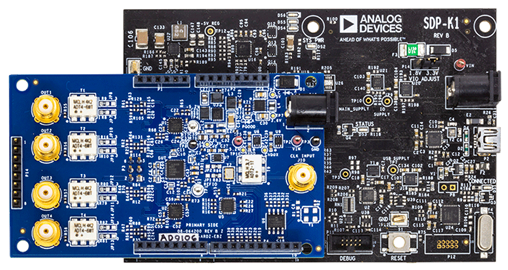

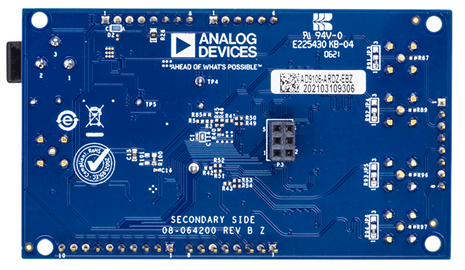

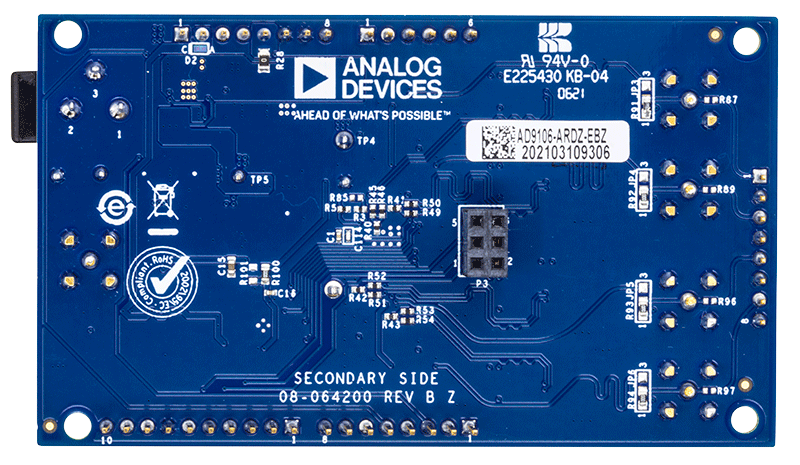

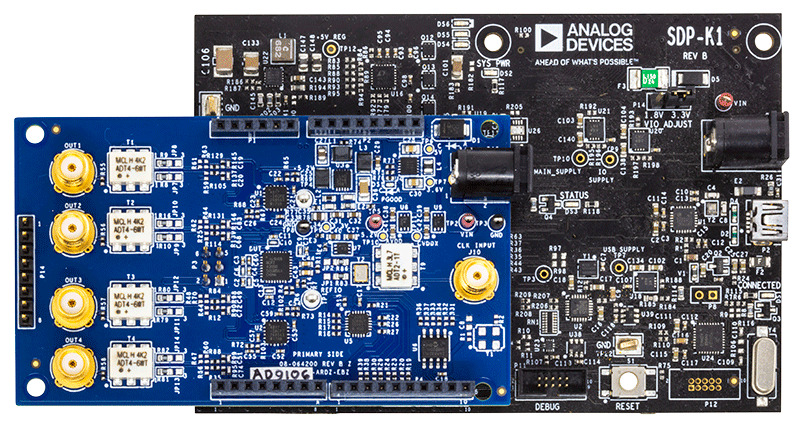

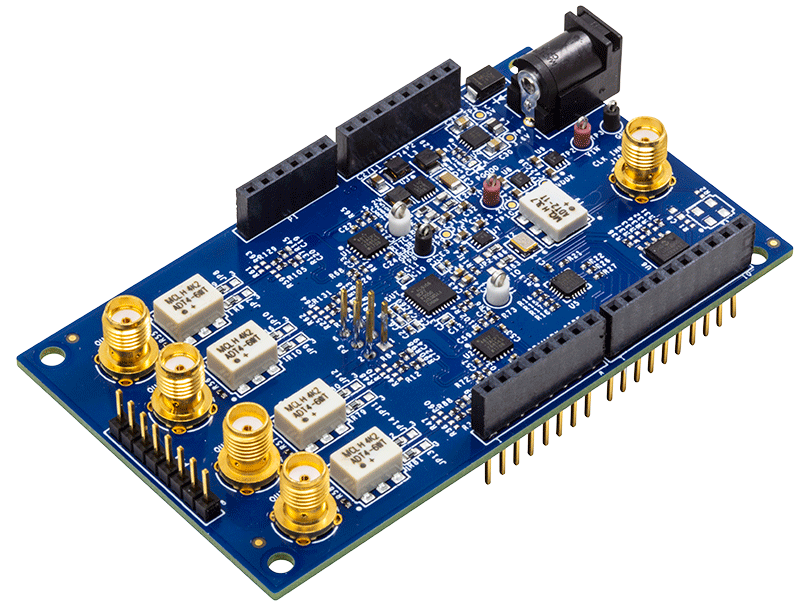

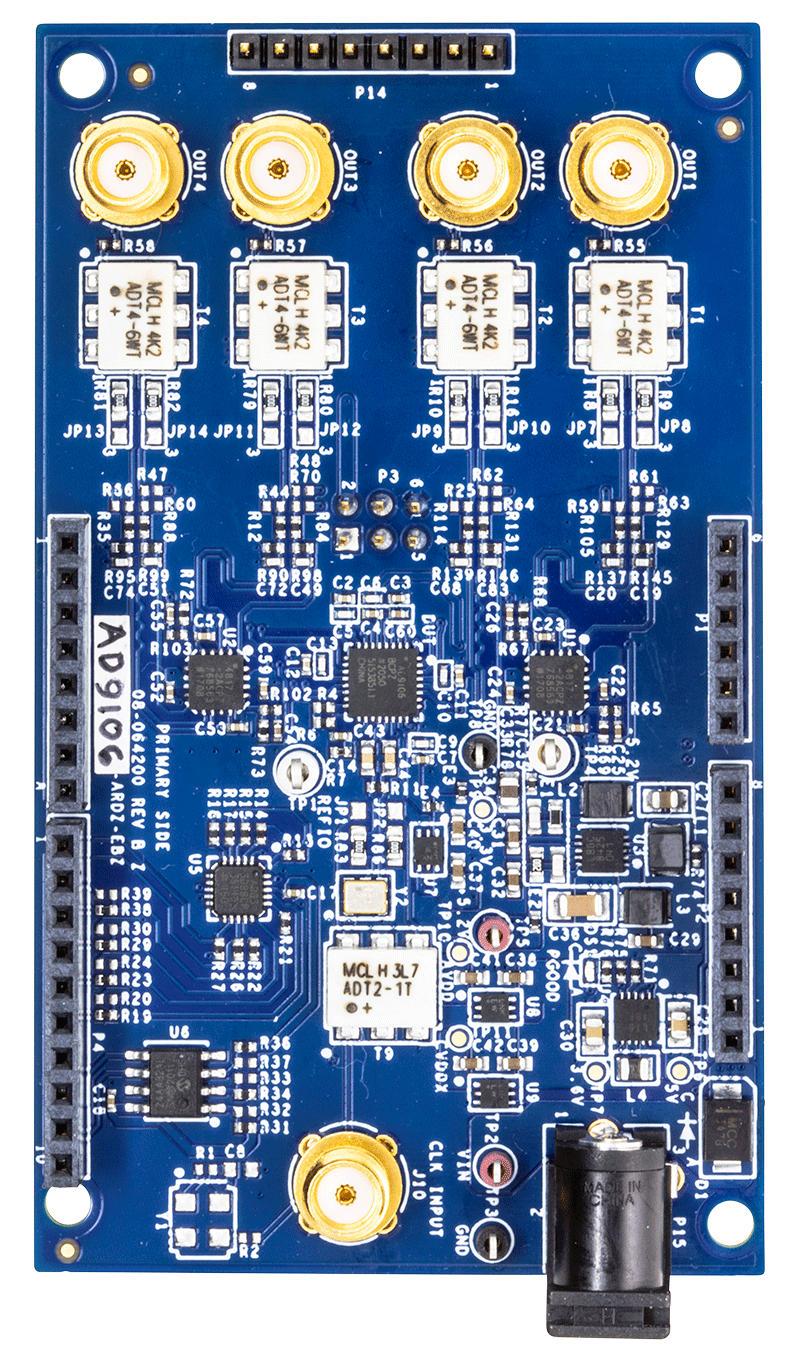

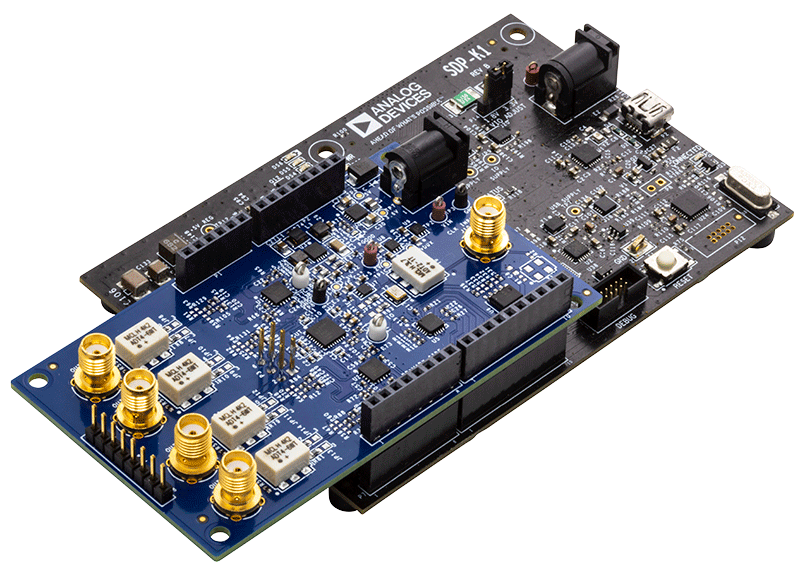

AD9106和AD9102评估板兼容基于ARM支持Mbed的电路板（如SDP-K1），且可连接到Arduino Uno接头。

该评估设置只能由USB供电，无需用于时钟输入的高频波形发生器。该评估板默认使用板载156.25 MHz晶振作为时钟源，但提供外部时钟选项。DAC输出可以通过板载放大器进行变压器耦合或评估。

除硬件之外，还提供示例源代码，可用作开发目标应用固件的起始点。评估板和示例源代码稍做修改就可以与其他Mbed平台配合使用。

技术与领域

相关产品

文档

  • 查看全部 (5)
  • 用户手册 (3)
  • 评估设计文件 (1)
  • 技术文章 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    3.1 MB
    ACE plug-in for Board.AD9106 1.2022.43200 [10月 27 22]
    Plug-in for evaluating the AD9106 and AD9102 high - speed DACs.
    EXE
    157 MB
    ACE Installer Software 1.30.3311.1463 [4月 24 24]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
