优势和特点

  • 极低失调电压:10 μV最大值(工作温度范围内)
  • 极低输入失调电压漂移:60 nV/°C 最大值
  • 高共模抑制比(CMRR):96 dB(最小值)
  • 数字式可编程增益和输出失调电压
  • 单线式串行接口
  • 开路和短路故障检测
  • 低通滤波
  • 使用任何容性负载时可保持稳定
  • 欲了解更多特性,请参考数据手册

产品详情

AD8555是一款零漂移传感器信号放大器,提供数字式可编程增益和输出失调。它设计用于将可变压力传感器和应变电桥输出轻松、准确地转换至界定得当的输出电压范围,同时还能精确地放大许多其它差分或单端传感器输出。AD8555利用ADI公司的低噪声自稳零与DigiTrim®专利技术,在极紧凑的空间中创造出一种无比精确且灵活的信号处理解决方案。

可以通过串行数据接口,在70至1280范围内进行数字式增益编程。增益调整可以先在电路内进行完全仿真,然后利用可靠的poly-fuse技术进行永久性编程。输出失调电压也可以进行数字式编程,它是电源电压的比率。

除了极低输入失调电压、低输入失调电压漂移和极高的直流与交流共模抑制比(CMRR)外,AD8555的输入引脚处还提供一个上拉电流源,并在VCLAMP引脚处提供一个下拉电流源,以便进行开路和短路故障检测。低通滤波功能则通过一个低成本的外部电容来实现。输出箝位通过外部基准电压设置,使AD8555能够安全准确地驱动较低电压ADC。

与以同一电源为基准的ADC配合使用时,系统精度不受正常的电源电压波动影响。输出失调电压的调整分辨率优于VDD与VSS之差的0.4%。增益与失调调节完成之后可以进行闭锁调整,以进一步确保现场应用的可靠性。

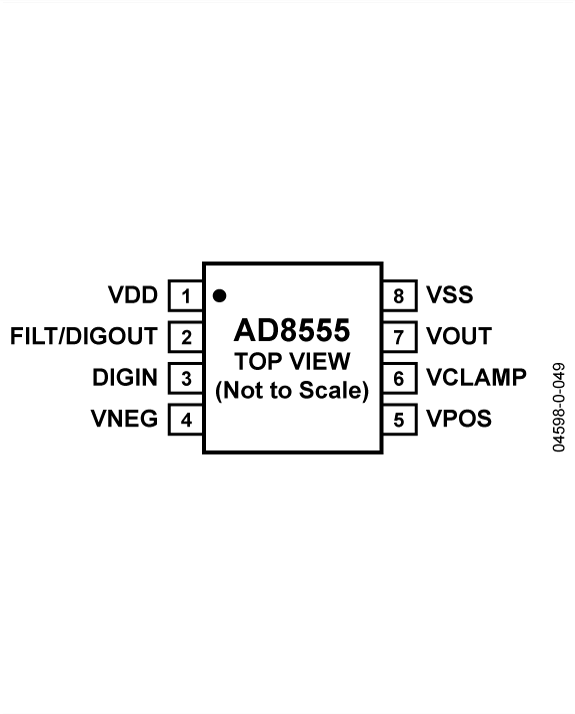

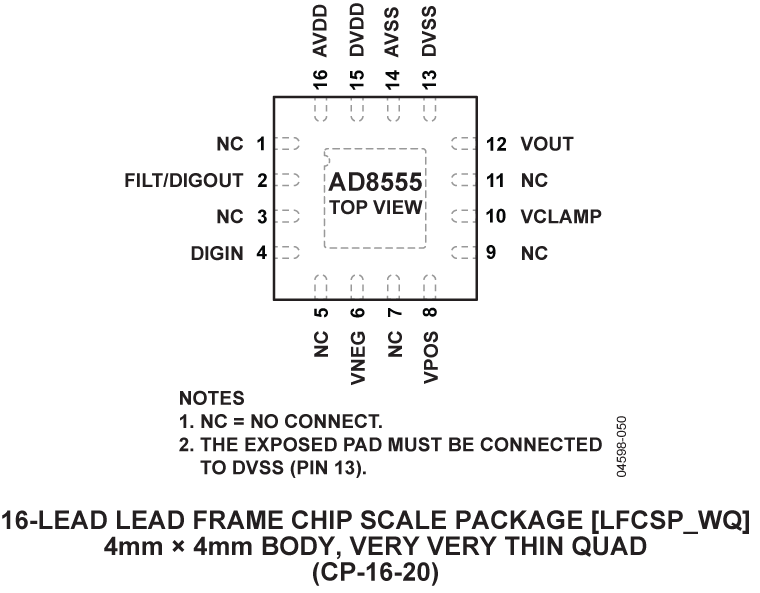

AD8555的额定温度范围为-40℃至+125℃扩展工业温度范围,采用2.7 V至5.5 V单电源供电,提供8引脚SOIC和4 mm × 4 mm、16引脚LFCSP两种封装。

产品分类

产品生命周期 icon-not-recommended 新设计不推荐使用本产品

表示相关产品已过时,ADI公司不再推荐新设计使用。

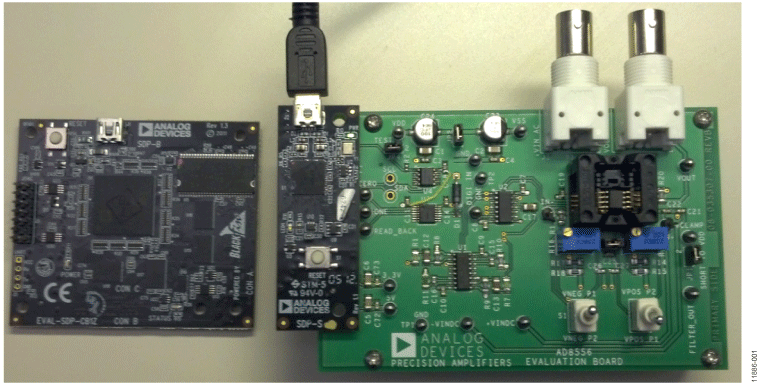

评估套件 (1)
